Popis produktu: Doplňková paměť EEPROM - I2C Qwiic - 512 kB - SparkFun COM -18355
Deska vytvořená SparkFun , vybavená další pamětí EEPROM CAT24C512 . Desku s 512 kB (64 kB) paměti EEPROM lze použít s moduly, které nemají vestavěnou paměť RAM, např. Čipy SAMD21. Modul s pamětí EEPROM může ukládat data GPS a uživatelská nastavení, která musí být uložena mezi nahráním skic. Komunikační modul využívá rozhraní I2C prostřednictvím konektoru Qwiic nebo výstupů na desce.
Čip CAT24C512 je 512 kb Flash EEPROM, organizovaný jako 65 536 slov po 8 bitech se 128bajtovou vyrovnávací pamětí pro zápis stránky. Díky vestavěné ECC (Error Correction Code) je paměť vhodná pro aplikace s vysokou spolehlivostí. Systém má také ochranu proti zápisu , která pozastavuje operaci zápisu vytažením kolíku WP do vysokého stavu. Adresové piny vám umožňují připojit až osm systémů CAT24C512 na stejnou I2C sběrnici. Adresu I2C lze vybrat pomocí příslušné propojky na desce.

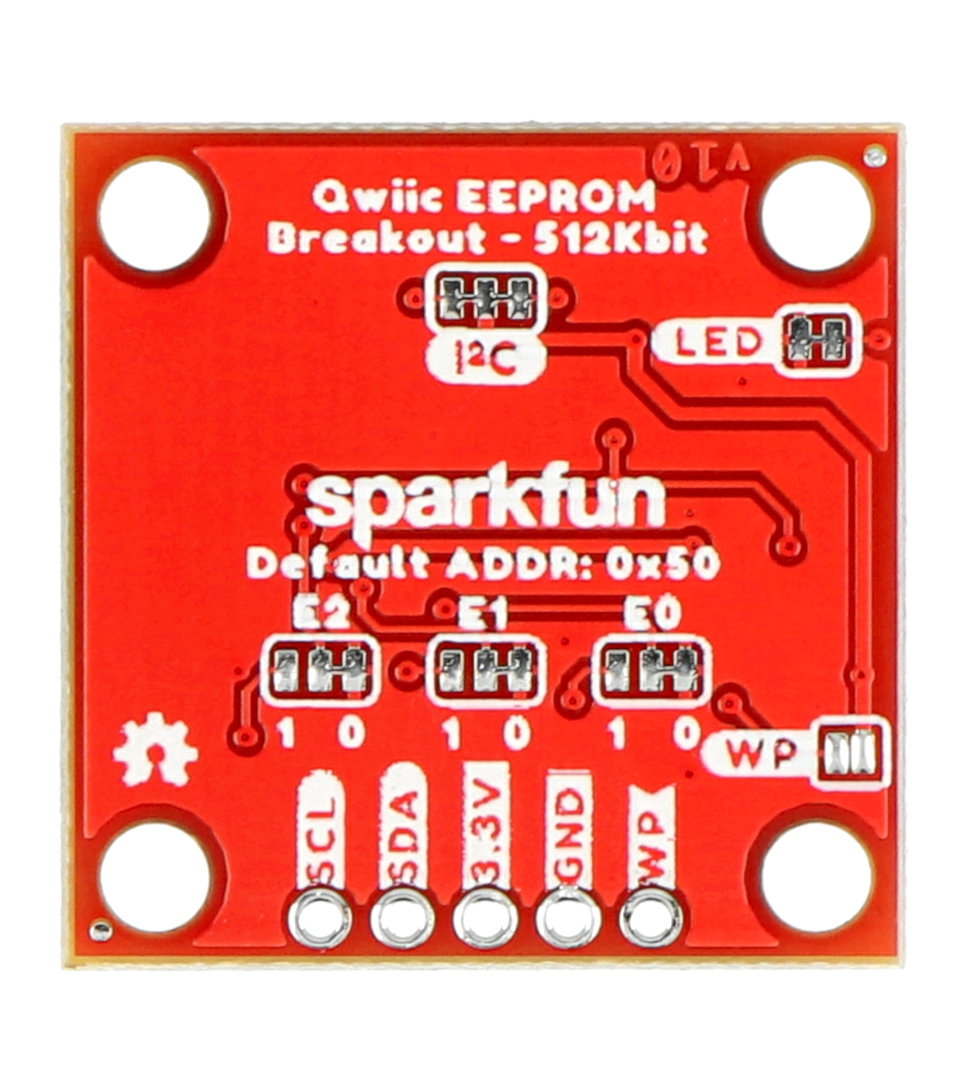

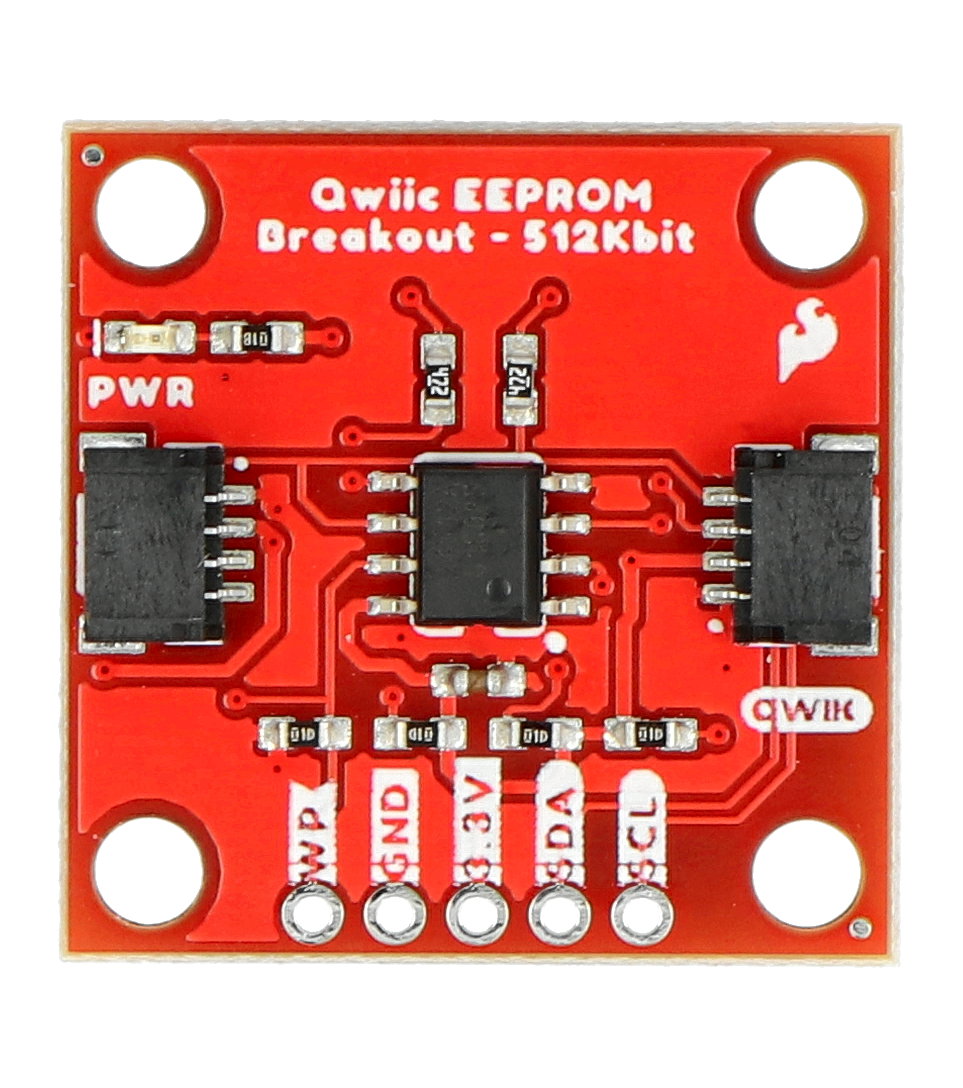

Vývody přídavného paměťového modulu EEPROM.Výstupy desky
Modul SparkFun s přídavnou pamětí EEPROM komunikuje přes rozhraní I2C pomocí konektoru Qwiic nebo pinů na desce. Modul je navíc chráněn proti přepsání dat v paměti.
- WP - pin vysunutý do vysokého stavu chrání modul před zápisem dat.
- GND - základ systému.
- 3,3V - napájecí napětí 3,3V.
- SDA - datová linka sběrnice I2C.
- SCL - hodinový řádek sběrnice I2C.
Výrobce pro Arduino připravil uživatelskou příručku s knihovnou.
Specifikace modulu s pamětí EEPROM
- Čip: CAT24C512
- Napájecí napětí: 3,3 V.
- Kapacita: 512 kb
- Spotřeba energie:
- při čtení: 1 mA
- při záznamu: 1,8 mA až 2,5 mA
- Vyrovnávací paměť pro zápis: 128 b
- Trvanlivost: 1 000 000 cyklů programu / mazání
- Uchování dat: až 100 let
- Ochrana proti zápisu
- Adresa I2C (7bitová):
- výchozí: 0x50
- konfigurovatelné: 0x51, 0x52, 0x53, 0x54, 0x55, 0x56, 0x57
- 2 x konektory Qwiic
Modul s přídavnou pamětí EEPROM 512 kb.
