ST25DV16K - RFID tag s EEPROM 16kb I2C STEMMA QT / Qwiic - Adafruit 4701

Index: ADA-17704 EAN: 5904422354541

RFID tag s 16 kb EEPROM pamětí od Adafruit s konektorem STEMMA QT / Qwiic. Funguje s mobilními telefony a díky rozhraní I2C jej lze přeprogramovat tak, aby vyhovoval vašim potřebám. Čip splňuje standardy ISO / IEC 15693 (13,56 MHz) a je čitelný pro telefony a tablety. V okamžiku připojení k řadiči začne dynamický záznam dat.

ST25DV16K - RFID tag s EEPROM 16kb I2C STEMMA QT / Qwiic - Adafruit 4701
135,00 Kč
111,57 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Adafruit

Popis produktu: ST25DV16K - RFID tag s EEPROM 16kb I2C STEMMA QT / Qwiic - Adafruit 4701

RFID tag s 16 kb EEPROM pamětí od Adafruit s konektorem STEMMA QT / Qwiic . Funguje s mobilními telefony a díky rozhraní I2C jej lze přeprogramovat tak, aby vyhovoval vašim potřebám. Čip splňuje standardy ISO / IEC 15693 (13,56 MHz) a je čitelný na telefonech a tabletech. V okamžiku připojení k řadiči začne dynamický záznam dat.

Na rozdíl od standardních štítků RFID prezentovaný produkt podporuje ISO15693 a čte ST25DV. Díky tomu je možné číst informace pomocí telefonů Apple a Android. Podle technické dokumentace lze modul použít jako komunikační systém „I2C - RFID“ . Díky němu můžete bezdrátově odesílat a přijímat data z mobilního telefonu. K tomu je nutné napsat vlastní aplikaci (pomocí technické dokumentace produktu).

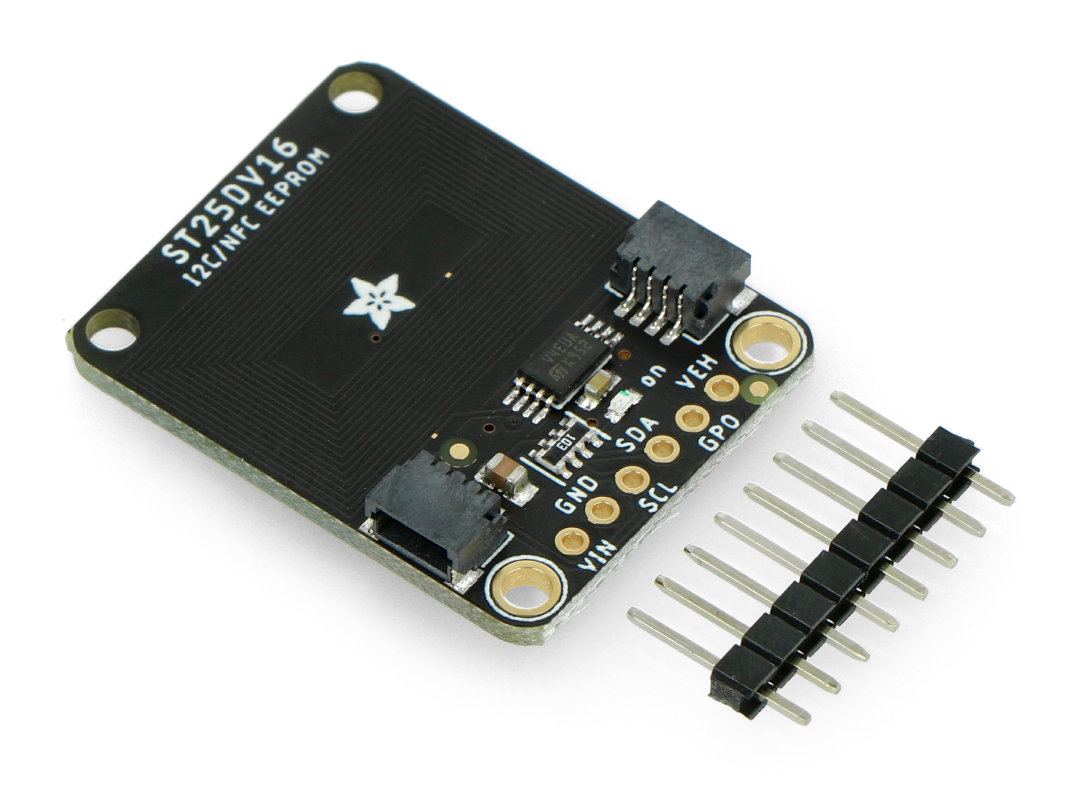

RFID tag s EEPROM

RFID tag s EEPROM.

Produkt kompatibilní s Metro moduly

Výrobce připravil pro uživatele modulu Metro uživatelskou příručku a knihovnu se vzorovým programem.

Technické specifikace

  • Rozhraní I2C
    • Sériové rozhraní I2C s taktovací frekvencí 1 MHz
    • Použití více adres I2C 0x2D, ​​0x53 (uživatelská paměť) a 0x57 (systémová paměť)
    • Napájecí napětí: 1,8 V až 5,5 V
    • Vícebajtové programování (až 256 bajtů)
  • Bezkontaktní rozhraní
    • Na základě ISO / IEC 15693
    • Značka NFC Forum typu 5 s certifikací NFC Forum
    • Podporuje všechny modulace ISO / IEC 15693
    • Rychlý přístup ke čtení až 53 kb / s
    • Čtení jednoho a více bloků (také pro rozšířené příkazy)
    • Jeden a víceblokový zápis (až 4) (stejné pro rozšířené příkazy)
    • Interní ladicí kapacita: 28,5 pF
  • Paměť
    • 16 kB bytů paměti EEPROM
    • Rozhraní I2C s přístupem k bajtům
    • RF rozhraní s přístupem k 4bajtovým blokům
    • Čas záznamu
      • S I2C: 5 ms / byte typické
      • S RF: 5 ms / blok typický
  • Režim rychlého přenosu
    • Rychlý přenos dat mezi I2C a RF rozhraním
    • 256bajtová vyhrazená poloduplexní vyrovnávací paměť
  • Napájení: analogový výstup pro napájení externích komponent
  • Ochrana dat
    • Uživatelská paměť: od 1 do 4 konfigurovatelných oblastí, chráněn při čtení a / nebo zápisu třemi 64bitovými hesly v RF a jedním 64bitovým heslem v I2C
    • Konfigurace systému: chráněna proti zápisu s 64bitovým heslem v RF a 64bitovým heslem v I2C
  • Rozměry: 31,7 x 25,3 x 4,6 mm

Připojení modulu pomocí konektorů STEMMA QT / QWIIC

Modul má vestavěný konektor STEMMA QT / QWIIC , kterým lze propojit obvod s deskou. Černá je uzemnění systému GND, červená je napájení VIN (5 V) a modrá a žlutá připojení I2C znamenají: SDA - datová linka, SCL - hodinová linka.

Více informací o tom, jak připojit a připojit modul, je uvedeno v uživatelské příručce .

Kolík Popis
GND Hmotnost systému.
VIN Napájení systému 5V.
SDA Datová linka sběrnice I2C.
SCL Hodinová linka sběrnice I2C.
Rozhraní I2C
Typ modulu RFID
UC - EEPROM paměť 16 kB
Šířka balení 2.5 cm
Výška balení 0.3 cm
Hloubka balení 3 cm
Váha balení 0.004 kg
