Popis produktu: 1,2'' Batoh 4místný 7segmentový zobrazovací modul - žlutý I2C - Adafruit 1269
7segmentový displej se čtyřmi číslicemi a deskou na batoh od Adafruit . Úhlopříčka jedné číslice je 1,2" a podsvícení žluté (navíc lze stmívat v rozlišení 1/16 kroku). Díky vestavěnému systému ovladače HT16K33 není potřeba připojovat velké množství vodičů , celé se to ovládá přes I2C rozhraní Spodní část Deska obsahuje propojky pro volbu I2C adresy, díky kterým můžete připojit až osm modulů 7segmentového displeje.Zobrazovací modul je nutné do desky připájet svépomocí .
Produkt je kompatibilní s Arduino a Raspberry Pi
Výrobce připravil uživatelskou příručku , která ukazuje schémata zapojení a příklady kódu v Arduinu a CircuitPythonu.
1,2'' Batoh 4místný 7segmentový zobrazovací modul - žlutý I2C - Adafruit 1269.
1,2'' Batoh 4místný 7segmentový zobrazovací modul.
Piny modulu 7segmentového displeje
Modul komunikuje s mikrokontrolérem přes rozhraní I2C. Sada také obsahuje zlatý proužek, který by měl být připájen na místo pájecích plošek a připojen podle následujících závislostí:
- SCL - hodinová linka rozhraní I2C
- SDA - datová linka rozhraní I2C
- GND - systémové uzemnění
- Napájecí napětí +5V - 5V
Specifikace modulu segmentového displeje
- Čip: HT16K33
- Počet číslic: 4
- Počet znaků: 2x dvojtečka, 1x tečka
- Počet segmentů: 7
- Úhlopříčka číslice: 1,2"
- Barva podsvícení: žlutá
- Komunikační rozhraní: I2C sběrnice
- Nastavení jasu podsvícení: 1/16 kroku
- I2C adresa: od 0x70 do 0x77 - vybírá se pomocí propojek
- Počet QT stemma portů: 2
- Vestavěný 5V boost konvertor
- Vyžaduje samopájení
- Rozměry sestaveného displeje: 120 x 50 x 13 mm

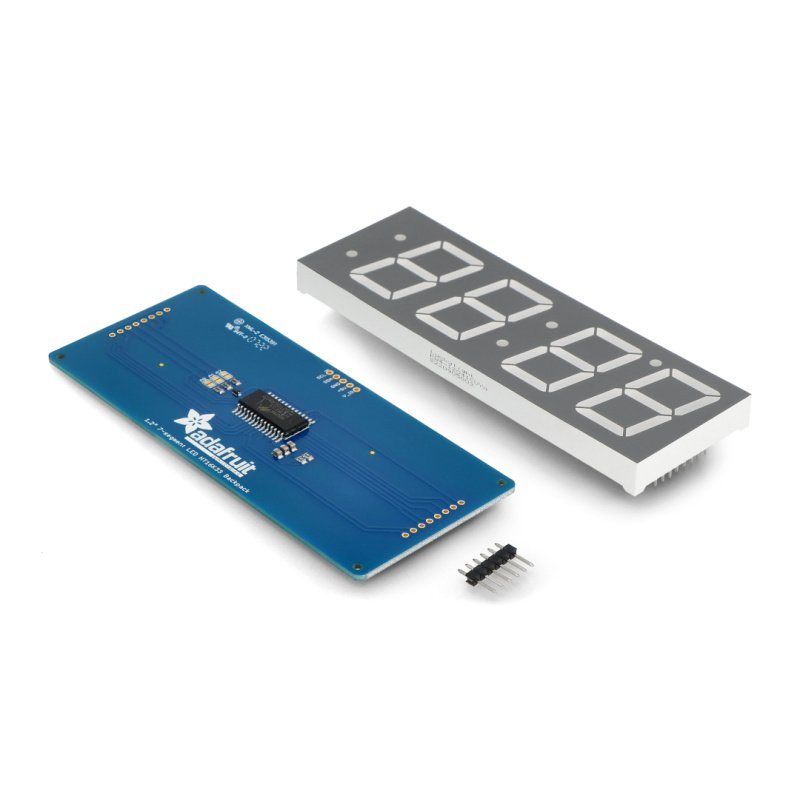

Obsah sady
- Deska batohu
- 1,2" 7segmentový 4místný displej
- Golpin páska 6pinový rastr 2,54 mm
Obsah sady.
