Popis produktu: pHAT Stack - expandér pinů pro Raspberry Pi - sada pro samopájení - Pimoroni PIM321

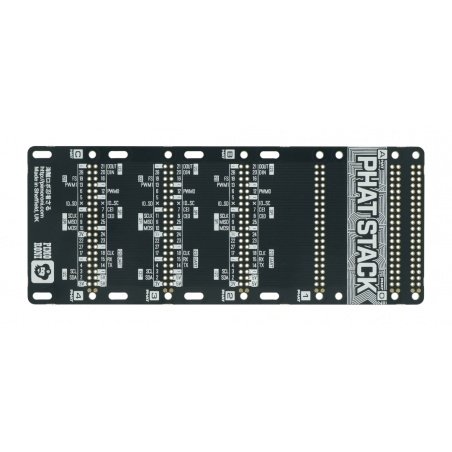

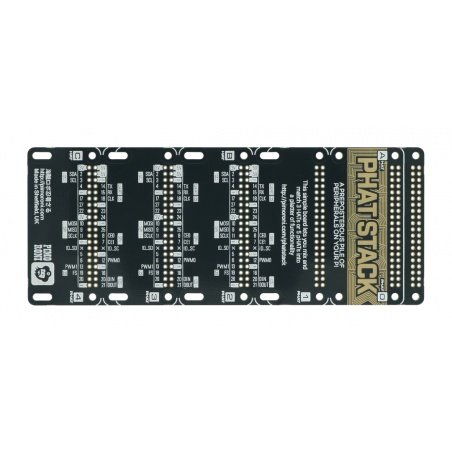

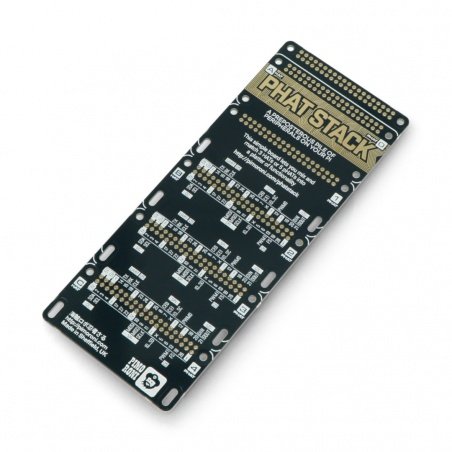

Deska pHAT Stack se připojuje k Raspberry Pi pomocí 40kolíkového kabelu a zvyšuje počet pinů minipočítače o dalších pět 40kolíkových zlatých proužků . K modulu pHAT Stack lze připojit 5 uzávěrů pHAT nebo 3 standardní uzávěry HAT. Samotná deska je vybavena 6 proužky goldpin vybavenými 40 male pinzety. Sada obsahuje 40kolíkový zástrčkový zlatý kolík v množství šesti kusů, 40kolíkový kabel pro připojení desky k Raspberry Pi, černé rozpěrky se šrouby a čtyři gumové nožičky. Deska vyžaduje vlastním pájení goldpin kolíky. Před připojením dalších příloh zkontrolujte, zda nedojde ke kolizi kolíků, například pomocí webupinout.xyz nebo konfigurátoru pHAT Stack . Všechny piny na desce jsou podepsané, což usnadňuje nalezení vhodného pinu minipočítače Raspberry Pi.
Výrobce připravil uživatelskou příručku, která vám pomůže začít s deskou pHAT Stack.
Příklad použití zásobníku pHAT.

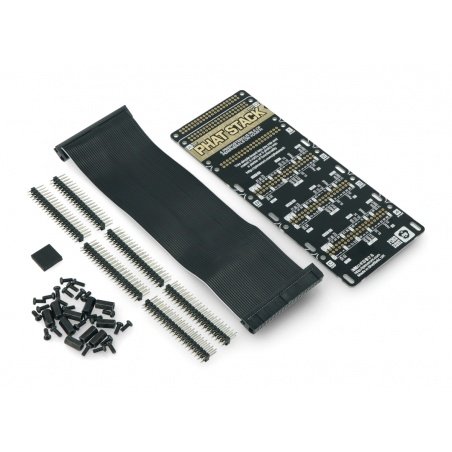

Sada se zásobníkem pHAT obsahuje proužky goldpin, rozpěrky a 40kolíkový připojovací kabel.Hlavní vlastnosti desky pHAT Stack
- 5 kusů 40kolíkových (2 x 20kolíkových) konektorů (plus jeden pro připojení k Raspberry Pi)
- Montážní otvory M2,5 pro čepice HAT a pHAT
- Pohodlné a praktické připojení
- Všechny piny na překrytí byly podepsány, což usnadňuje nalezení správného konektoru
- Vyžaduje samopájení
- Při pájení dávejte pozor, abyste nezkratovali kolíky
- Rozměry dlaždic: 162 x 65 x 1,75 mm
Obsah sady pHAT Stack
- Stoh PCB pHAT
- 6x samec GPIO 2x20 pinů (pro samopájení)
- 5x pár černých distančních prvků se šrouby
- 4x gumové nožičky zabraňující posunutí desky
- 40kolíkový kabel pro připojení k Raspberry Pi
