MCE32 220-240V PIR detektor pohybu - namontovaný na strop

Index: MOD-05185 EAN: 5903292802893

Senzor typu PIR umožňuje detekci pohybu. Používá se k automatickému ovládání osvětlení nebo jiných zařízení. Senzor pracuje s infračerveným zářením. Aktivováno pohybem objektu generujícího teplo. Senzor je napájen napětím od 220 V do 240 V AC, může zapínat žárovky s výkonem až 800 W.

MCE32 220-240V PIR detektor pohybu - namontovaný na strop
197,00 Kč
162,81 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: OEM

Popis produktu: PIR pohybový senzor MCE32 220-240 V - montáž na strop

Senzor typu PIR umožňuje detekci pohybu. Používá se k automatickému ovládání osvětlení nebo jiných zařízení. Senzor pracuje s infračerveným zářením. Aktivováno pohybem objektu generujícího teplo. Senzor je napájen napětím od 220 V do 240 V AC , může zapínat žárovky s výkonem až 800 W a LED a energeticky úsporné žárovky s výkonem až 200 W.

Czujnik ruchu PIR MCE32 220-240V - sufitowy do zabudowy

PIR detektor pohybu MCE32 220-240 V - montáž na strop.

Senzor má schopnost upravit dobu osvětlení po detekci objektu pomocí přepínačů. K dispozici jsou hodnoty od 5 s do 8 minut. Provozní dosah lze také nastavit na 3 m nebo 6 m.

Spojení

Čidlo by mělo být připojeno podle níže uvedeného schématu. Přepínače umožňují nastavit čas a rozsah senzoru.

Schéma pohybového senzoru PIR

Specifikace pohybového senzoru PIR

  • Napájecí napětí: 220 V až 240 V
  • Úhel pohledu:
    • Instalace na zeď: 120 °
    • Instalace na strop: 360 °
  • Dosah: 3 m až 6 m při 24 ° (volitelné)
  • Senzor identifikuje den a noc
    • Režim SUN: zařízení pracuje ve dne i v noci
    • MOON mode: funguje pouze při osvětlení pod 10 luxů
  • Nastavitelný rozsah citlivosti na světlo: od 10 luxů do 2000 luxů
  • Pracovní teplota: -20 ° C až 40 ° C
  • Nastavitelná doba osvětlení:
    • 5 s
    • 30 s
    • 1 min
    • 3 min
    • 5 minut
    • 8 min
  • Příkon: přibližně 0,5 W.
  • Maximální výkon snímače:
    • Žárovky: 800 W.
    • Úspora energie a LED žárovky: 200 W.
  • Montážní výška:
    • Montáž na zeď: 1,8 m až 2,5 m
    • Montáž na strop: 2,2 m až 4 m
  • Stupeň krytí: IP20
  • Rozměry senzoru: 15 x 25 mm
  • Rozměry ovládacího modulu: 55 x 37 x 26 mm

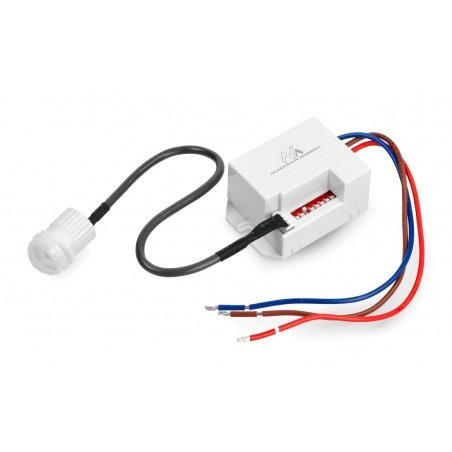

Všesměrový detektor pohybu s relé

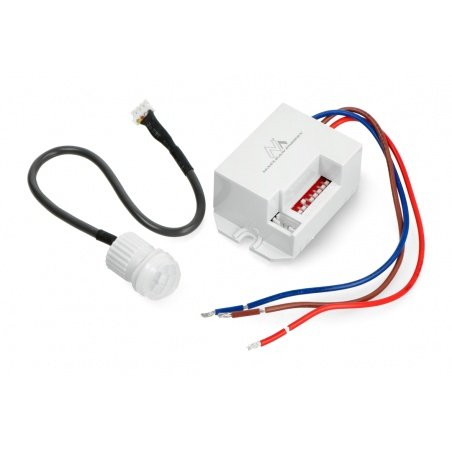

Spínací modul ovládaný pohybovým senzorem PIR. Sada se skládá z všesměrového snímače namontovaného na krátkém kabelu a řídicího modulu s výstupem, který umožňuje přímé přepínání zátěže (např. Lampa aktivovaná pohybem).

Detektor pohybu MCE32 220-240V PIR - vestavěný strop, nabízí rozsah detekce od 3 do 6 metrů. Může pracovat v režimu SUN (aktivace nezávisle na externím osvětlení) nebo MOON (aktivace je možná pouze v případě, že je osvětlení pod prahovou hodnotou, nastavenou v rozsahu od 10 do 2 000 luxů). Dobu osvětlení lze nastavit v rozsahu od 5 sekund do 8 minut.

Detektor pohybu - instalační schéma a výběr

V případě předloženého detektoru pro ovládání osvětlení není nutné použít přídavné relé - zařízení má vestavěný budič se zátěží až 800 W (v případě klasické žárovky) nebo 200 W (LED a energeticky úsporné žárovky). Síťové napájení (modré a hnědé vodiče) by mělo být připojeno ke svorkám detektoru a řízený přijímač by měl být připojen mezi neutrálním vodičem (hnědý) a červeným výstupním vodičem.

V závislosti na konkrétní aplikaci lze pro danou instalaci vybrat detektor pohybu na stropě, na rohu nebo na stěně. Detektory stropu poskytují během instalace velkou svobodu, protože jejich zorné pole obvykle dosahuje přibližně 360 - jsou tedy schopné reagovat na pohyb téměř kdekoli v místnosti. Rohové a nástěnné detektory zase umožňují lepší kontrolu nad sledovanou oblastí, což je obvykle důležité především v zabezpečovacích systémech.

Infračervený senzor MCE32 - princip činnosti

PIR snímače pohybu se používají všude tam, kde je potřeba automatizovat zapínání a vypínání elektrických zařízení. Vynikajícím příkladem takového snímače je PIR MCE32. Tento snímač má zabudovaný generátor infračerveného paprsku, který se od snímače odráží zpět od snímače s teplotou vyšší než je teplota okolí. Když čidlo detekuje předmět s takovou teplotou, vyšle spouštěcí signál, např. Zapnutí osvětlení.

Bezúdržbové ovládání osvětlení pomocí PIR senzoru MCE32

Pohybový senzor PIR MCE32 umožňuje bezúdržbové ovládání času zapnutí a vypnutí osvětlení. Integrovaná sada přepínačů DIP umožňuje nastavit parametry senzoru, jako je aktivační práh a doba zapnutí osvětlení od okamžiku jeho aktivace. Senzor PIR MCE32 se bude skvěle hodit jako pomocné ovládání venkovního osvětlení i odsávání v koupelnách.

Napětí z 220 V stř
Napětí dolů 240 V stř
Jmenovité napětí 230 V AC
Typ modulu PIR
Modul - montáž Povrch
Inteligentní budova Pohybový senzor
Šířka balení 5 cm
Výška balení 5 cm
Hloubka balení 12 cm
Váha balení 0.07 kg
