Popis produktu: SparkFun Mini Human Presence and Motion Sensor - snímač přítomnosti a pohybu - STHS34PF80 - Qwiic - SparkFun SEN-23253
Senzor přítomnosti a pohybu využívající vysoce citlivou infračervenou technologii. Modul je vybaven továrně kalibrovaným systémem STHS34PF80 a je navržen pro měření množství IR záření emitovaného objektem v jeho zorném poli. Informace shromážděné senzorem jsou digitálně zpracovávány ASIC, které lze naprogramovat tak, aby monitorovalo pohyb, detekovalo přítomnost nebo spustilo poplach při nadměrné teplotě. Díky své výjimečné citlivosti dokáže STHS34PF80 detekovat lidskou přítomnost na vzdálenost až 4 metrů (bez nutnosti použití optické čočky).
Podívejte se také na uživatelskou příručku připravenou výrobcem!

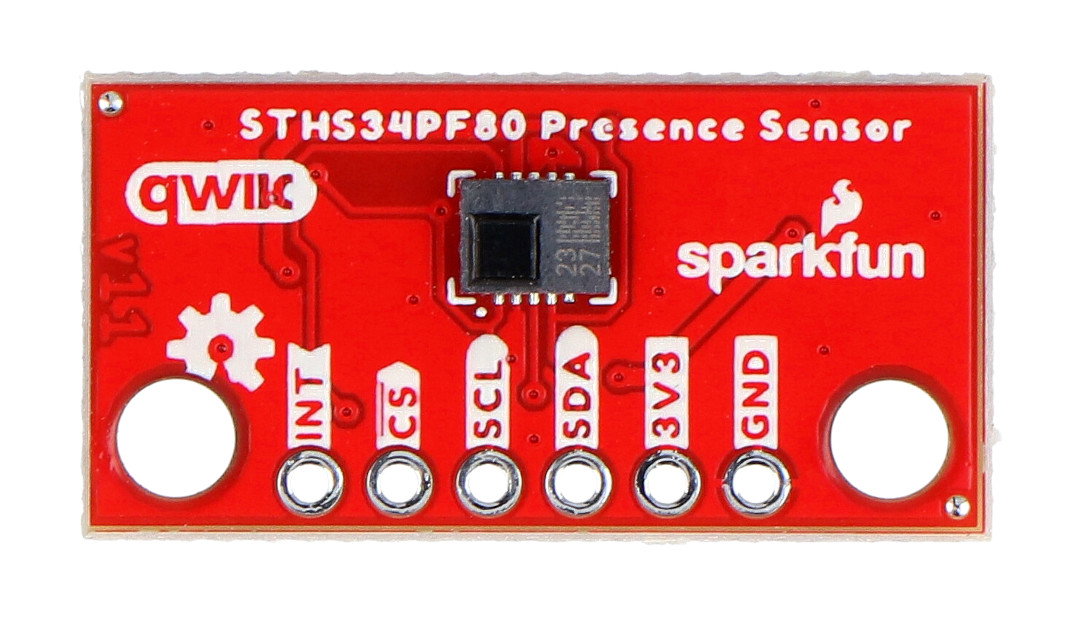

SparkFun Mini Human Presence and Motion Sensor - snímač přítomnosti a pohybu - STHS34PF80 - Qwiic - SparkFun SEN-23253.

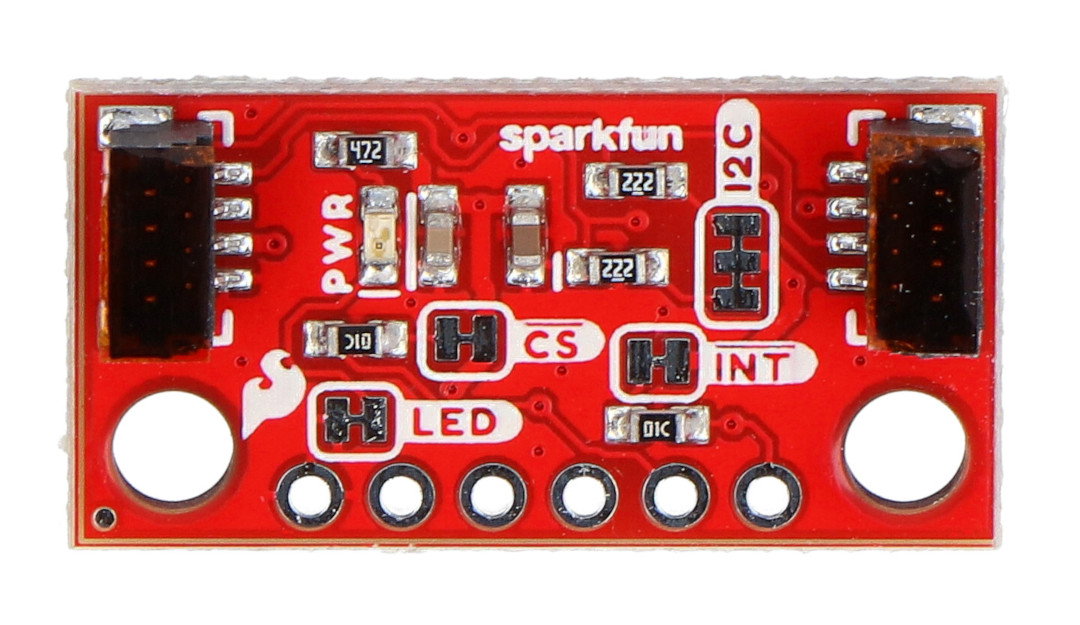

Deska má dva montážní otvory.
Speciální vlastnosti modulu
- Rozsah měření až 4 metry bez objektivu pro objekty o rozměrech 70 x 25 cm2
- Schopnost pracovat v různých světelných podmínkách, neovlivněných viditelným světlem nebo jinými pásy
- Schopnost detekovat stacionární objekty, rozlišovat mezi stacionárními a pohybujícími se objekty
- Široké zorné pole s úhlem 80°
- Tovární kalibrace
- Vestavěný inteligentní algoritmus detekce přítomnosti/pohybu
- Qwiic konektory jako alternativa ke spojům, které nevyžadují pájení
Technické specifikace modulu
- Typ: snímač přítomnosti a pohybu
- Vestavěný čip: STHS34PF80
- Optická vlnová délka: od 5 µm do 20 µm
- Dosah: až 4 m, předměty o rozměrech 70 x 25 cm2
- Vestavěné detekční algoritmy:
- Identifikujte stacionární předměty
- Rozlišujte mezi stacionárními a pohyblivými předměty
- Zorné pole: 80°
- Výstupní datová rychlost: 0,25 Hz až 30 Hz
- IR citlivost: 2000 LSB/°C
- RMS hluk: 25 LSB (rms)
- Přesnost senzoru: ± 0,3°C (místní)
- Komunikační rozhraní: I2C sběrnice, SPI
- I2C adresa: 0x5A (výchozí)
- Napájecí napětí: 1,7V až 3,6V
- Spotřeba proudu: 10 µA
- Indikace stavu: LED (červená)
- Provozní teplota: od -40°C do 85°C
- Pinouty: pájecí plošky, konektory Qwiic
- Rozměry: 25,4 x 12,7 mm (mini verze)
