Popis produktu: Human Static Presence - mmWave 24 GHz senzor pro Seeed Xiao - Seeedstudio 101010001
Human Static Presence je vysoce integrovaný modul pro detekci a polohování lidského těla navržený speciálně pro vývojovou platformu Xiao . Snímač využívá technologii FMCW pracující v pásmu 24 GHz , která umožňuje přesnou detekci cílů v konkrétním prostoru. Díky pokročilým algoritmům zpracování radarového signálu dosahuje tento modul výjimečné citlivosti, která umožňuje detekci pohybujících se i statických lidských objektů. Může také poskytnout další informace, jako je výpočet vzdálenosti k cíli. Má maximální dosah detekce až 5 ma široký detekční úhel ± 60º . Modul také podporuje funkci Bluetooth umožňující přímé ladění parametrů radaru pomocí vyhrazené aplikace, což eliminuje potřebu použití sériového portu. Kromě toho se vyznačuje vynikající adaptací na okolní podmínky , zachováním stabilního detekčního výkonu bez ohledu na teplotu, jas, vlhkost nebo změny osvětlení.
Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

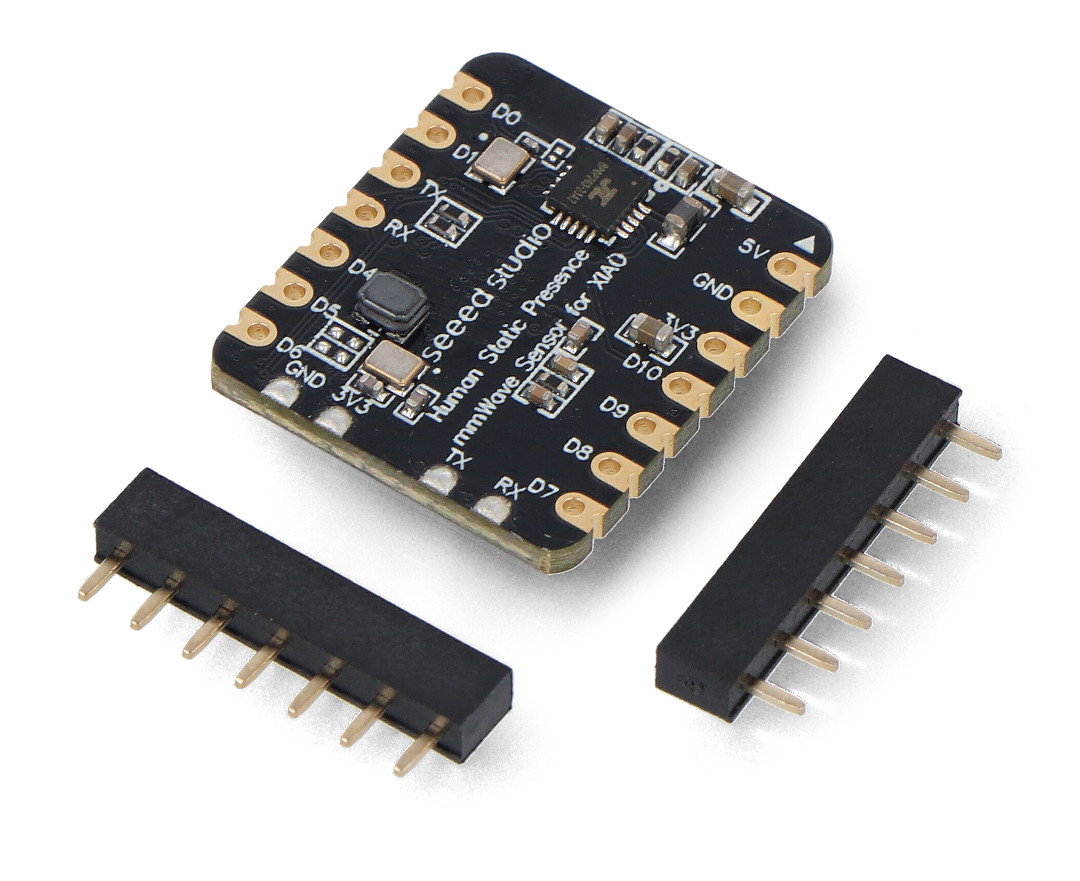

Human Static Presence – senzor mmWave 24 GHz pro Seeed Xiao – Seeedstudio 101010001.
Senzor nabízí maximální rozsah detekce až 5 m a široký detekční úhel ± 60º.
Speciální vlastnosti senzoru
- Je založen na principu FMCW : vysoká citlivost a odolnost vůči vlivům prostředí.
- Komplexní detekce lidského těla : Detekuje pohybující se a statická lidská těla, mikropohyby, stejně jako sedící a ležící osoby.
- Víceúrovňové inteligentní nastavení parametrů : nastavitelné přes Bluetooth nebo sériový port, poskytuje flexibilitu v různých podmínkách prostředí a scénářích.
- Široký detekční úhel a dlouhý detekční rozsah : zorné pole až 60 stupňů a dosah až 5 metrů.
- Nízká spotřeba energie : efektivní využití energie, ideální pro aplikace vyžadující nízkou spotřebu energie.
- Podpora aplikací : přímé ladění a konfigurace parametrů pomocí speciální aplikace pro iOS, Android a Windows.
- Všestranné aplikace : ideální pro použití v inteligentních domácnostech, bezpečnostních a monitorovacích systémech.
Co znamená FMCW?
Zkratka FMCW znamená Frequency-Modulated Continuous Wave radar. Jedná se o typ radarového senzoru, který vysílá nepřetržitý přenosový signál a během měření může měnit svou pracovní frekvenci. Co to v praxi znamená? Vysílaný signál je frekvenčně modulován, což umožňuje měřit jak vzdálenost, tak rychlost pohybujících se objektů. FMCW radary se používají všude kde je nutné měřit velmi malé vzdálenosti a je vyžadována vysoká spolehlivost měření.
Použití produktu
- Automatické venkovní osvětlení
- Automatické otevírání dveří
- Pokročilé monitorování celého domu
- Kancelářské energie (klimatizace, osvětlení)
- Zařízení chytré domácnosti
- Inteligentní bezpečnostní systémy
Snímač využívá technologii FMCW pracující v pásmu 24 GHz.
Uspořádání prvků.

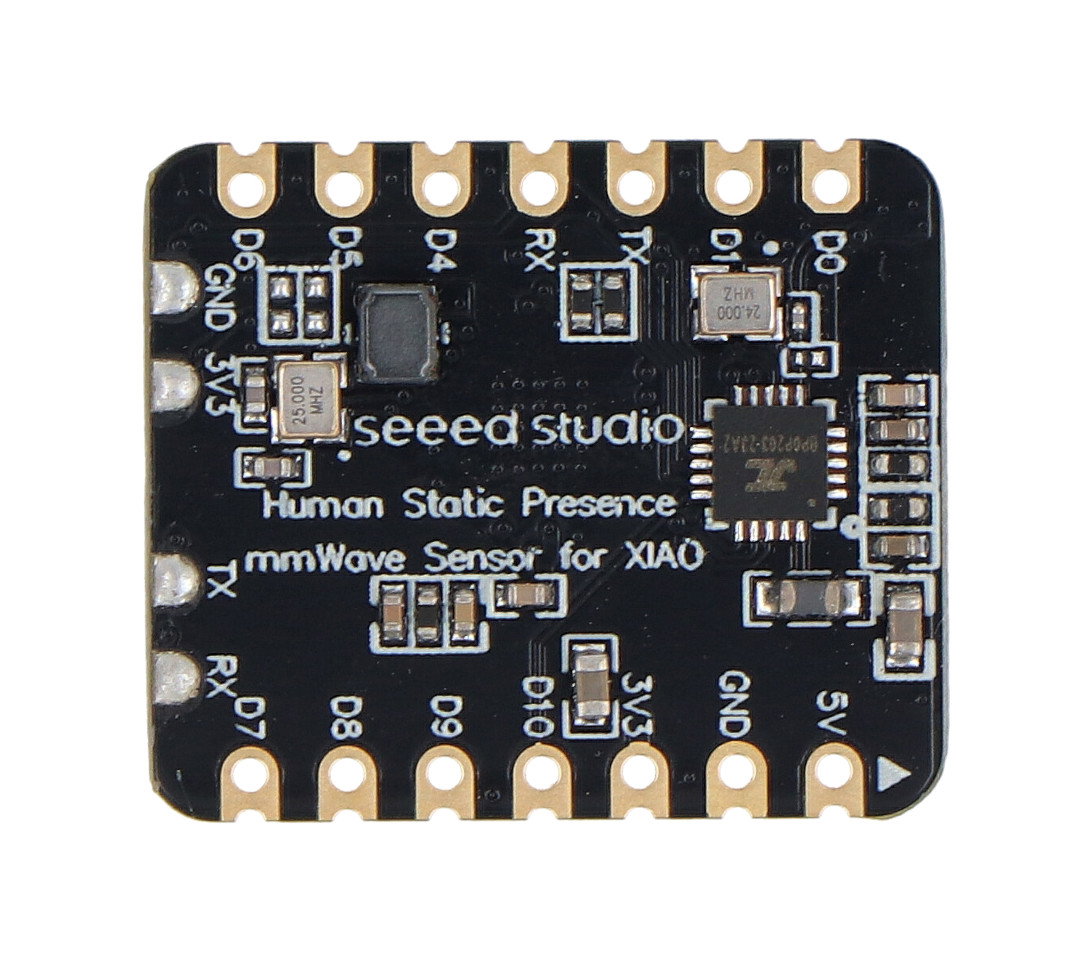

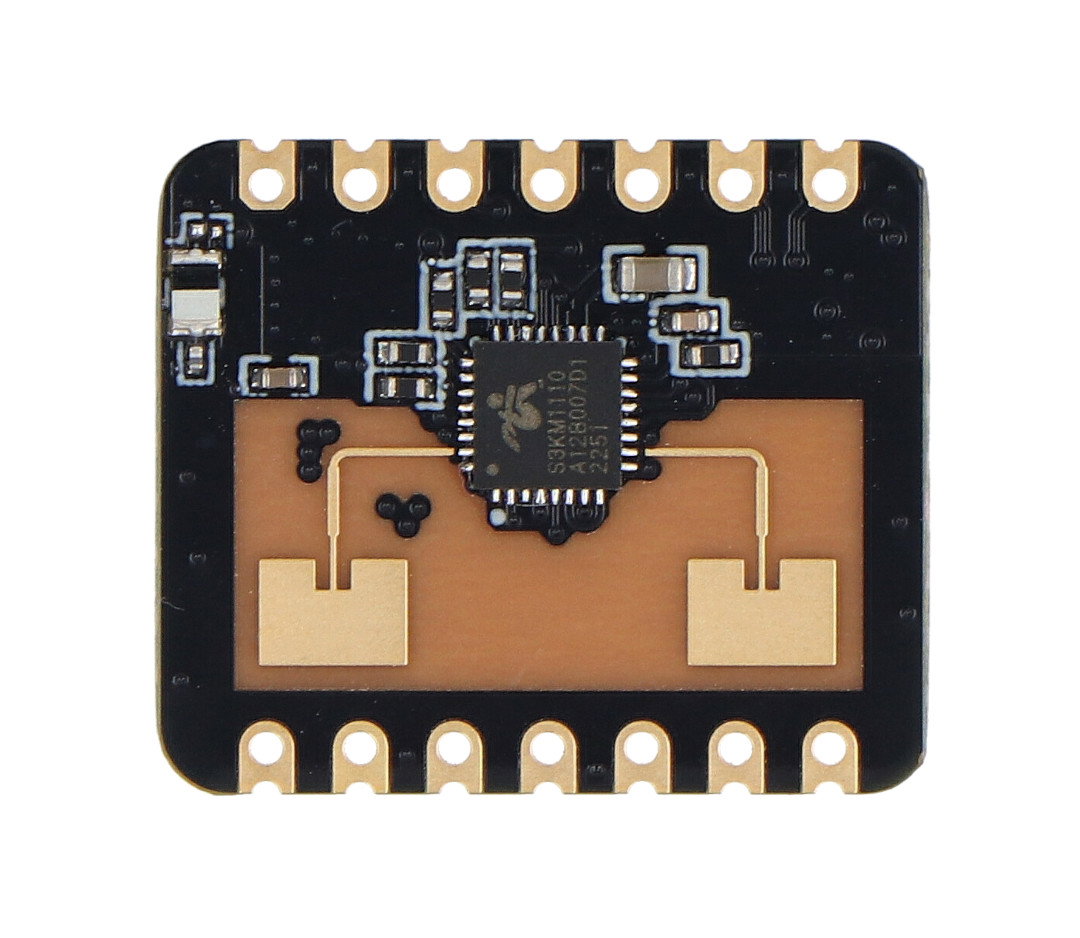

Uspořádání prvků na desce
- Anténa Bluetooth
- Senzorová anténa mmWave
- Hlavní čip mmWave
- Bluetooth čip
Technické specifikace modulu
- Typ: senzor lidské přítomnosti
- Provozní frekvence: od 24 GHz do 24,25 GHz
- Napájecí napětí: DC 3,3V
- Kapacita zdroje: > 200 mA
- Průměrný provozní proud: 79 mA
- Modulace: FMCW
- Rozhraní: GPIO (úroveň IO 3,3V), UART
- Detekční rozsah: 0,75 m až 6 m (nastavitelný)
- Detekční úhel: ±60°
- Rozlišení vzdálenosti: 0,75m
- Šířka pásma posunu: 250 MHz
- Okolní teplota: -40°C až 85°C
- Rozměry: 18 x 22 mm
