Popis produktu: Houpačka Adafruit ATtiny817 - STEMMA QT / Qwiic - kompatibilní s Arduino - Adafruit 5233
Deska je založena na systému ATtiny817 taktovaném na 20 MHz s 8 KB flash paměti a 512 B paměti RAM. To je také houpačka Adafruit modul, tj. O I2C konvertor, který vám umožní rozšířit další modul s mikrořadičem nebo minipočítač s dalšími rozhraními prostřednictvím I2C linky. Deska má také dva Qwiic / STEMMA QT konektory pro snadné připojení k desce se stejným konektorem s I2C rozhraním.

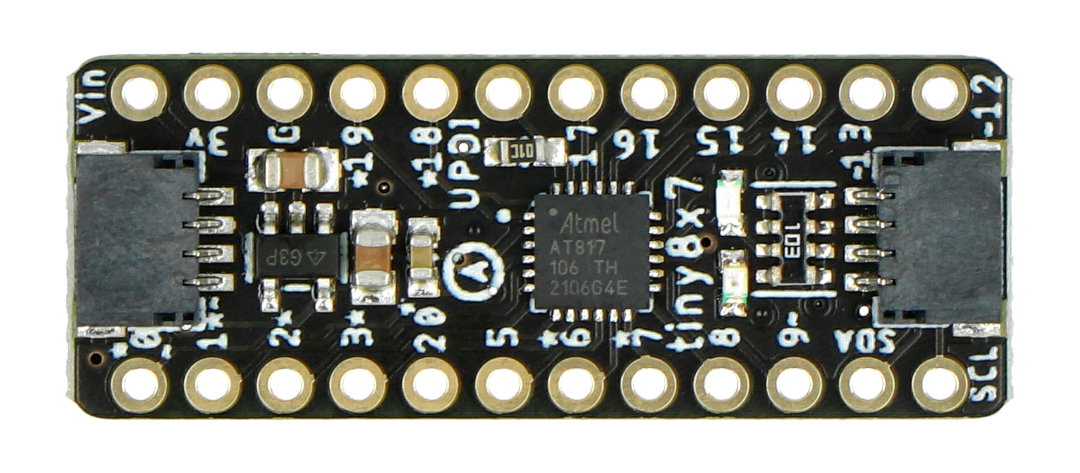

Houpací deska Adafruit s mikrokontrolérem ATtiny817.Adafruitová houpačka
Periferní kód houpačky Adafruit byl nahrán na desku mikrokontroléru ATtiny817, což z něj dělá I2C převodník na jakékoli rozhraní. Pomocí něj můžete modul s mikrokontrolérem nebo minipočítačem rozšířit o další rozhraní, připojením této desky k I2C konektoru. Software lze libovolně měnit a nahrávat ostatním. Příklady rozhraní využívajících načtený software houpačky jsou:
- 14 x GPIO
- 9 x 10bitové ADC vstupy - piny 0, 1, 2, 3, 6, 7, 18, 19, 20
- 5 x 8bitové PWM výstupy - piny 0, 1, 9, 12, 13
- 1 x výstup NeoPixel (až 60 pixelů)
- 1 x EEPROM se 127 bajty paměti NVM (pro uložení malých přístupových tokenů nebo MAC adres) - poslední bajt EEPROM slouží k výběru I2C adresy
- 1x přerušovací výstup, který lze aktivovat jakýmkoliv příslušenstvím - pin 15
- 2 x kolíky pro výběr adresy I2C - kolíky 16 a 17
- 1 x LED aktivity na kolíku 5
Specifikace houpací desky Adafruit ATtiny817
- Mikrokontrolér: ATtiny817 8-bit
- Flash paměť: 8 KB
- Paměť RAM: 512 B
- Paměť EEPROM: 128 B
- Frekvence hodin: 20 MHz
- Vestavěný hardwarový násobič
- Napájecí napětí: 2V až 5V
- Regulátor 3,3 V - standardně pracuje s napětím Vin, které může být 5 V, na spodní straně desky je propojka, která umožňuje přepnout napětí na 3 V
- Zelená LED indikuje, že deska je napájena
- Červená stavová LED
- Dva I2C Qwiic / STEMMA QT konektory
- Rozměry: 33 x 12,8 x 4,6 mm
- Hmotnost: 1,1 g

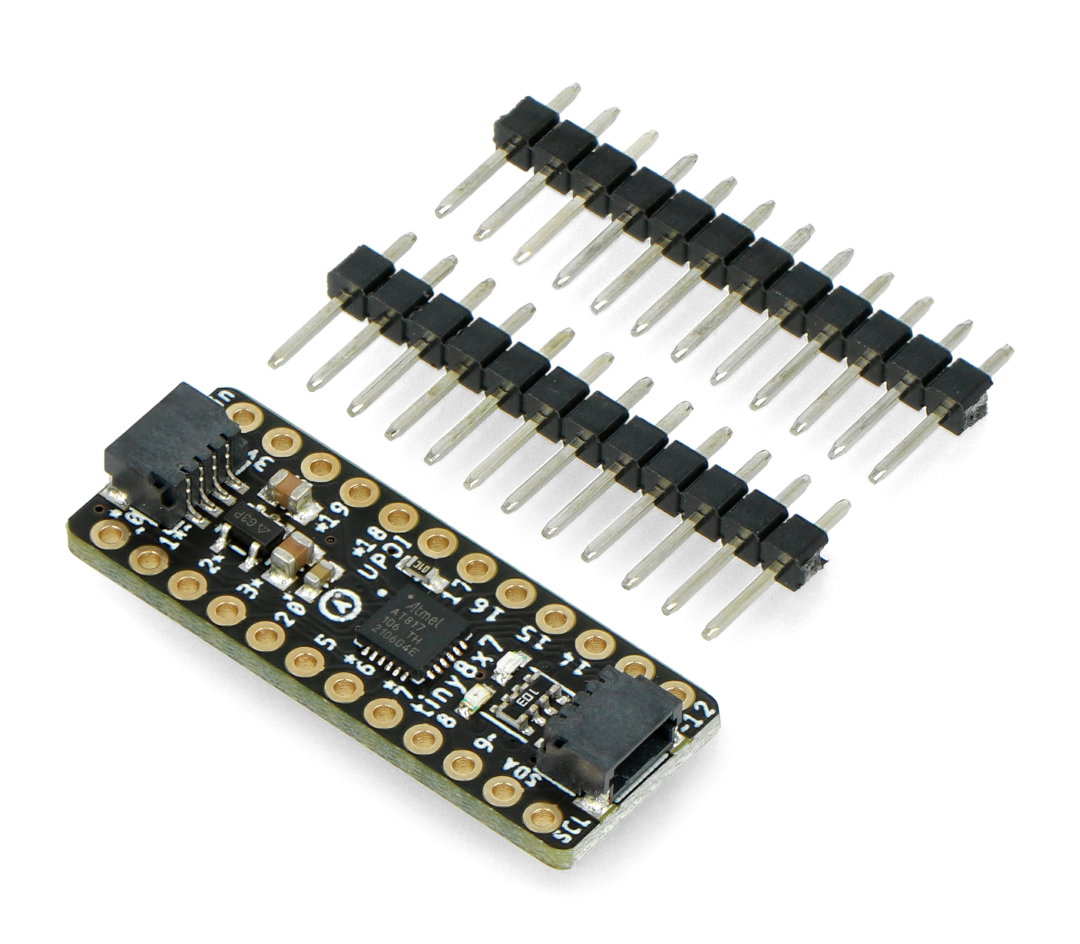

Obsah sady
- Houpačka dlaždic Adafruit ATtiny817
- Sada konektorů pro vlastní pájení
Obsah sady.
