Popis

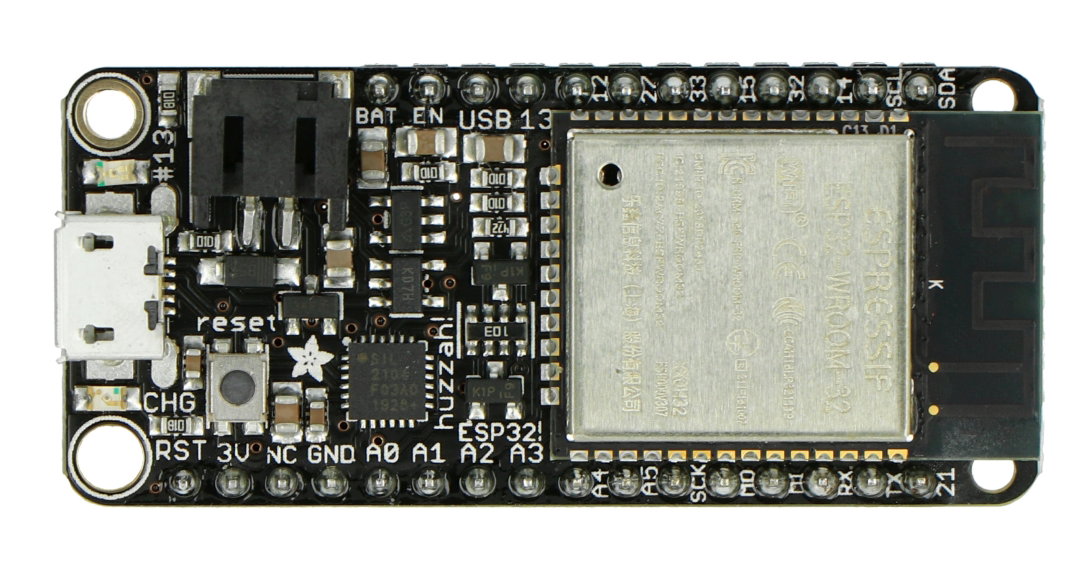

Modul WiFi a Bluetooth založený na systému ESP32. Na desce je 8 GPIO portů s podporou I2C a SPI, analogovým vstupem a 3,7V lipol konektorem baterie. Má software v prostředí Arduino IDE. Modul má pájené konektory.
|
Produkt je kompatibilní s Arduino Na webu Adafruit najdete uživatelskou příručku s podporou Arduino IDE . |
Rozměry modulu jsou: 51 x 22,7 x 7,3 mm, rastr pinů je 2,54 mm, má pájené konektory.
Přenosné projekty
Řadič Feather se věnuje mobilním projektům. Díky vestavěnému konektoru je možné jej napájet z 3,7 V LiPol baterie. Napětí baterie bylo vyvedeno analogovým kolíkem, takže můžete sledovat stav nabití lipolu. Napájení je také k dispozici z portu microUSB.
Vede
| Kolík | Popis |
|---|---|
| BIČ | Napětí baterie 3,7 V lipol. |
| EN | Kolík, který deaktivuje regulátor napětí 3,3 V, když je připojen k nízkému stavu. Výchozí ve vysokém stavu. |
| USB | Napětí z 5 V microUSB portu. |
| RST |
Kolík, který resetuje systém po uvedení do nízkého stavu. Výchozí ve vysokém stavu. Má měnič napětí 3,3 V - 5 V. |
| 3V | Výstup regulátoru 3,3 V. |
| NC | Nepřipojený. |
| GND | Hmotnost systému. |
|
A0, A1, A2, A3, A4, A5 |
Analogové nebo GPIO vstupy |
| SCL |
PIN hodin komunikace I2C. |
| SDA |
I2C komunikační datový kolík. |
| SCK | Pin hodin SPI komunikace. |
| MISO |
SPI komunikační vstupní pin. |
| MOSI |
SPI komunikační výstupní pin. |
| RX |
Pin komunikačního přijímače UART s převodníkem napětí 3,3 V - 5 V. |
| TX |
Pin komunikačního vysílače UART s převodníkem napětí 3,3 V - 5 V. |
| CHPD |
Povolit kolík pro ESP8266. Výchozí ve vysokém stavu. Poskytnutí nízkého stavu resetuje systém. Funguje s napětím 3,3 V. |
|
GPIO 13, 12, 27, 33, 15, 32, 14, 21 |
GPIO piny nebo analogové vstupy pro ovládání uživatelem. Pracují s napětím 3,3 V, proudová účinnost každého pinu je 12 mA. |
Specifikace
- Napájecí napětí: 3,7 V lipol nebo 5 V USB zásuvka
- Modul je založen na systému ESP32
- Mikrokontrolér: Tensilica LX6
- Taktovací frekvence: 240 MHz
- Integrovaný modul WiFi: 802.11 b / g / n
- Integrovaný modul Bluetooth: Classic / BLE
- Logika pinů: 3,3 V
- Flash paměť: 4 MB
- Paměť SRAM: 520 kB
- Regulátor napětí 3,3 V / 500 mA
- Vestavěný nabíjecí modul 100 mA lipol se stavovou LED
- Počet pinů GPIO: 8/14
- Počet analogových vstupů: 6/14
- Podpora rozhraní I2C a SPI
- Integrované rozhraní UART
- Kapacitní dotykové rozhraní
- Rozhraní OpenOCD s vyrovnávací pamětí Trax 32 kB
- Podporované rozhraní SD karty
- SDIO master / slave 50 MHz
- Tlačítko reset
- Hallův senzor
- Integrovaná anténa PCB
- Rozteč kolíků: 2,54 mm
- Modul je připájen
- Rozměry modulu: 51 x 22,7 x 7,3 mm
- Hmotnost: 6,8 g
