Popis produktu: Feather ESP32-S2 - WiFi modul - se senzorem BME280 - kompatibilní s Arduino - Adafruit 5303
WiFi modul založený na systému ESP32-S2 , vybavený 4 MB Flash paměti a 2 MB PSRAM . Má také vestavěný systém BME280 , který umožňuje měřit vlhkost, teplotu a tlak. Feather ESP32 je energeticky účinné řešení 2,4 GHz WiFi System-on-Chip (SoC) s vestavěným nativním USB portem. Nepodporuje připojení Bluetooth . Produkt je využíván v projektech v oblasti internetu věcí (IoT), chytrého oblečení a domácí automatizace.
Výrobce poskytuje podrobnou uživatelskou příručku - podívejte se!
WiFi modul se senzorem prostředí BME280 .
Co je Feather ESP32-S2
Feather ESP32-S2 je malý modul s mikrokontrolérem Espressif WiFi s nízkou spotřebou energie . Díky malým rozměrům jej lze s úspěchem použít v projektech mj. IoT a domácí automatizace. Feather ESP32-S2 je založen na jednojádrovém procesoru Tensilica 240 MHz . Má 4 MB flash + 2 MB PSRAM. Podporuje mj. Měření doby letu (ToF). Produkt je vybaven nativním USB.
Obsah sady
- Feather ESP32-S2 - WiFi modul - se senzorem BME280 - kompatibilní s Arduino - Adafruit 5303 - 1 kus
- GPIO piny pro samopájení - 2 kusy

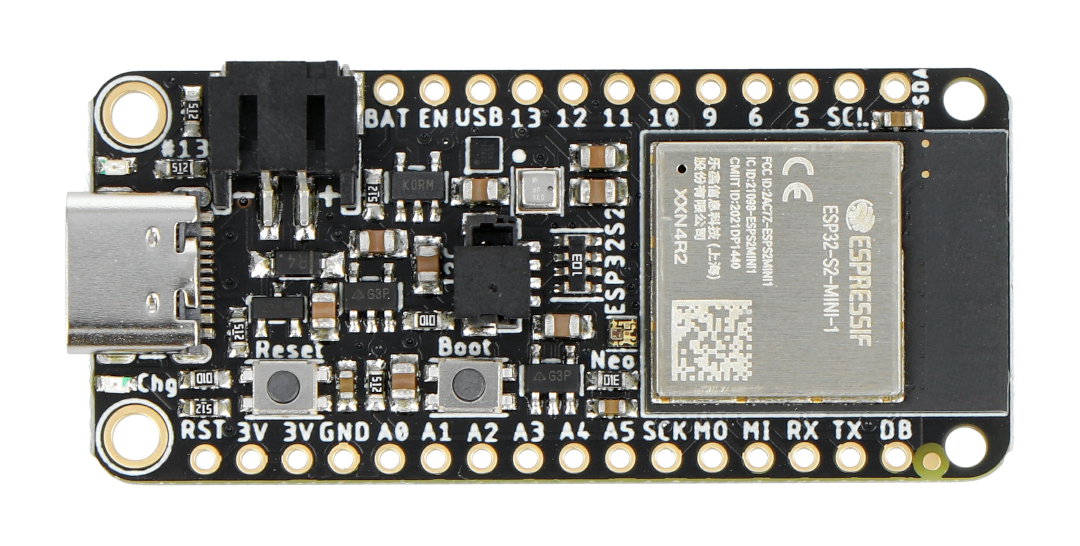

Popis čepů Feather ESP32-S2
- USB C port - pro napájení a programování desky
- Konektor JST 2-PH s nabíječkou Li-Pol akumulátoru - lze k němu připojit Li-Pol akumulátor 3,7 / 4,2 V s kapacitou 250 mAh
- CHG LED - když se baterie nabíjí, žlutá LED svítí - po dokončení nabíjení LED zhasne a pokud není baterie připojena - LED může rychle blikat
- GND - společná zem pro všechny napájecí zdroje a logické piny
- BAT - kladné napětí z / do 2-kolíkové JST zásuvky pro volitelnou Li-Pol baterii
- USB - kladné napětí z / do zásuvky USB C, pokud je připojeno USB
- EN - kolík regulátoru napětí 3,3 V
- 3,3 V - výstup regulátoru 3,3 V (špičkový 500 mA)

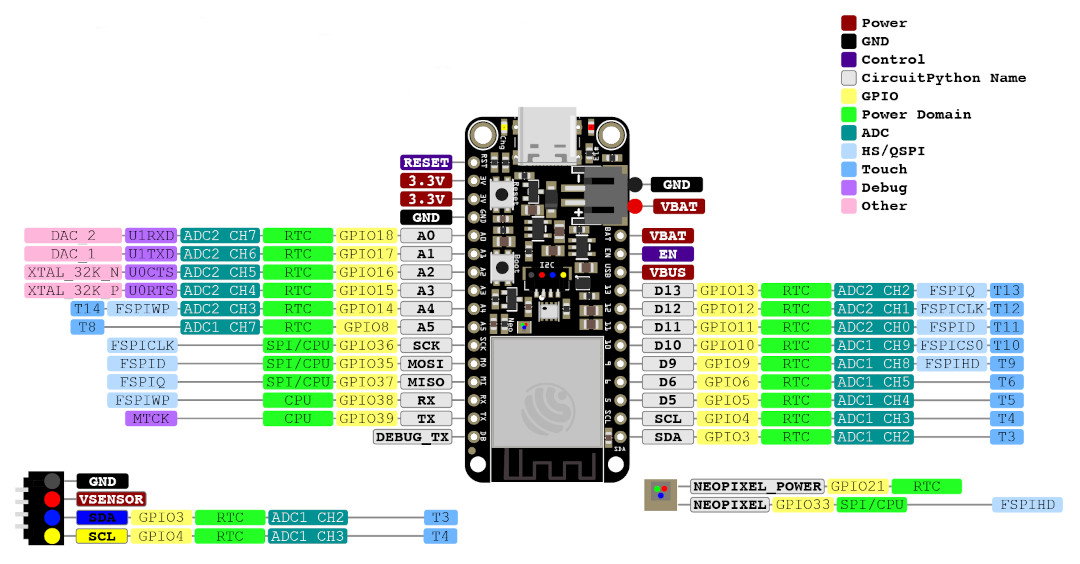

Detailní rozložení pinů a pinů najdete na stránkách výrobce .

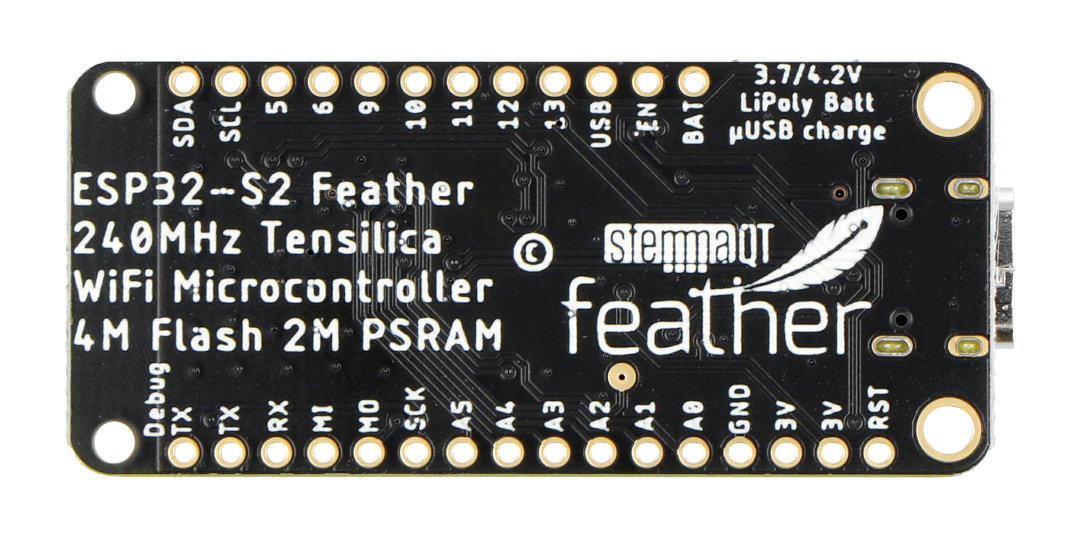

Feather ESP32-S2 v sadě se zlatými konektory.
Základní informace o pinech
- A0 a A1 jsou jediné výstupní piny DAC. Lze použít jako 8bitové analogové výstupy
- Piny od A2 do A5 - lze použít jako analogové vstupy
- SPI autobus:
- SCK: SPI clock line pin
- MOSI: SPI Microcontroller Out / Sensor In
- MISO: Vstup mikrokontroléru SPI / výstup senzoru
- rozhraní UART
- RX: Pin přijímače UART
- TX: Pin vysílače UART
- I2C rozhraní (sdíleno konektorem STEMMA QT)
- SCL: hodinový kolík sběrnice I2C
- SDA: datový kolík sběrnice I2C
- Digitální piny: D5, D6, D9 až D13
Technická specifikace modulu
- Procesor Tensilica 240 MHz
- 4 MB Flash a 2 MB PSRAM
- Vestavěný systém BME280 , který umožňuje měřit vlhkost, teplotu a tlak
- Nativní USB
- Port USB Type-C - pro programování a napájení
- Konektor JST 2-PH s nabíječkou Li-Pol baterií
- MAX17048 systém monitorující provoz baterie (při napájení z Li-Pol baterie)
- Tlačítka Reset a DFU (BOOT0).
- STEMMA QT konektor pro I2C zařízení
- Diody informující o stavu provozu a načítání modulu (také podpora NeoPixel)
- Nízká spotřeba energie (80 až 100 uA v režimu spánku při provozu na baterii)
- Kompatibilní s Arduino nebo CircuitPython
- Rozměry: 52,4 mm x 22,9 mm x 7,2 mm
- Hmotnost: 6,3 g
Vysoký výkon a malé rozměry .
