Popis produktu: QT Py - deska s mikrokontrolérem CH32V203 - STEMMA QT - Adafruit 5996
QT Py CH32V203 od Adafruit je malá, ale výkonná deska navržená ve formátu Seeed Xiao . Je vybavena konektorem USB Type-C pro napájení a programování, konektorem STEMMA QT ideálním pro I2C senzory , adresovatelnou NeoPixel RGB LED a tlačítky pro snadný přístup k bootloaderu bez dalšího programátoru. Procesor CH32V203G6 nabízí 32bitovou architekturu, jednocyklové násobení/dělení, 10KB SRAM a 256KB Flash paměti (32KB interní + 224KB externí) – dostatek pro mnoho pokročilých projektů založených na USB.

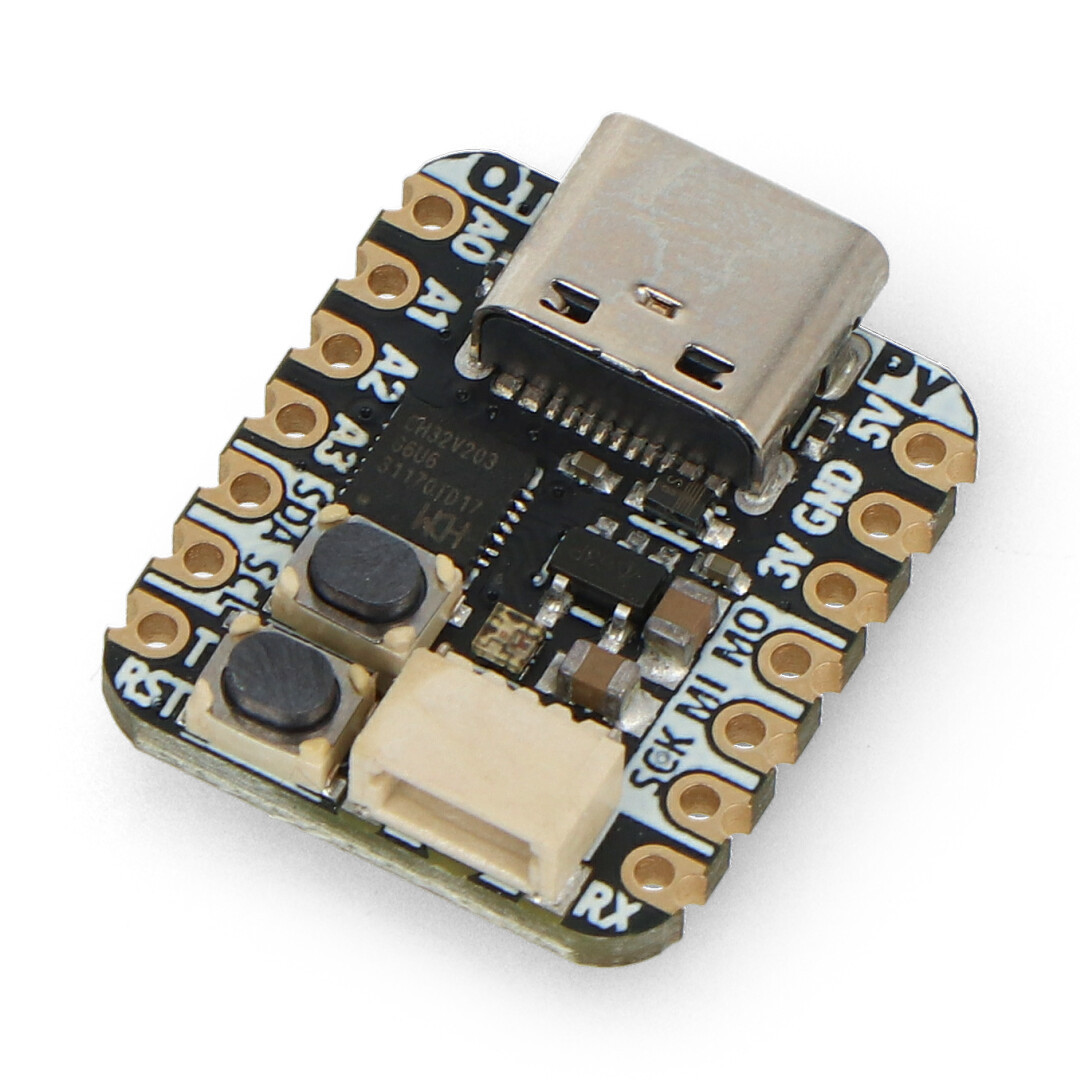

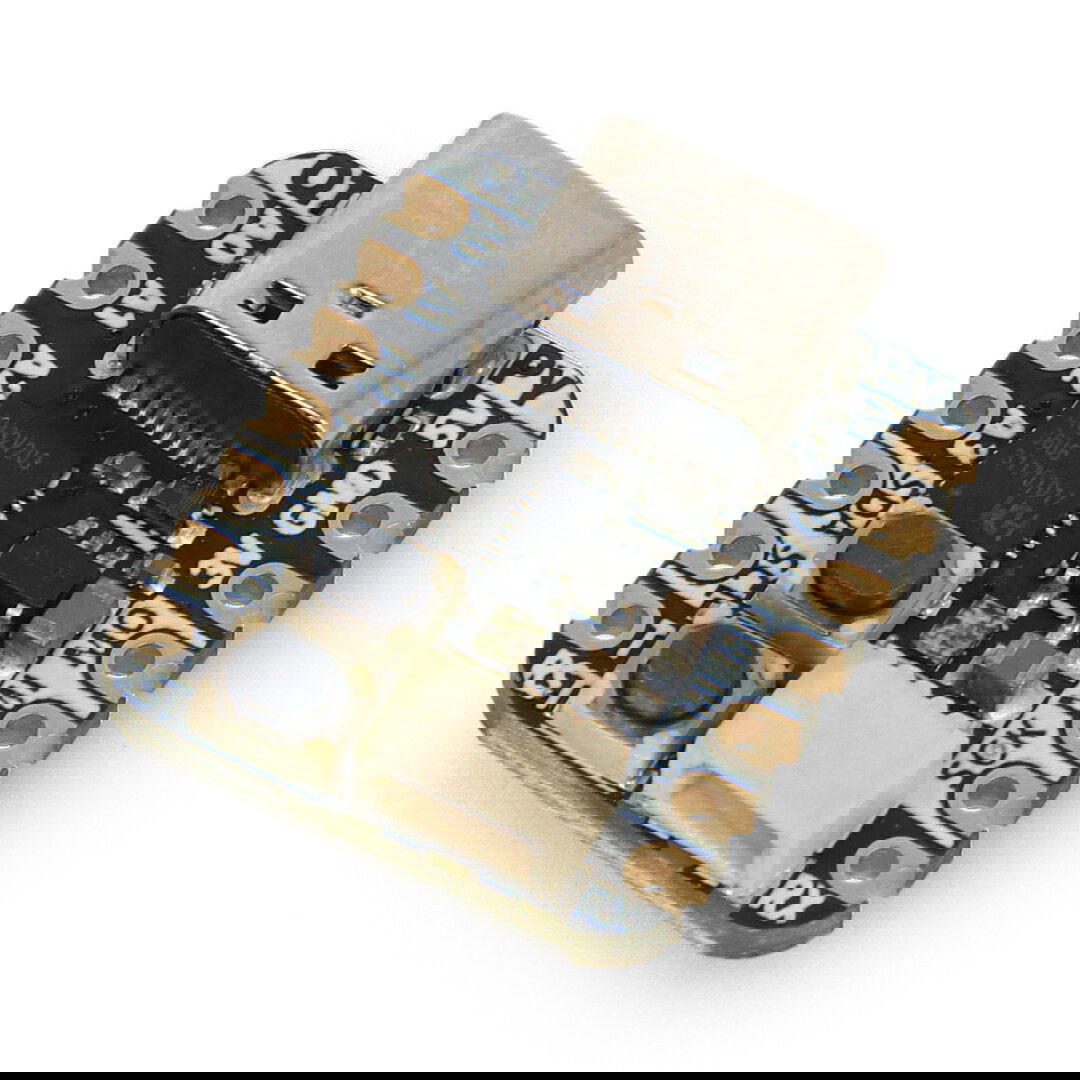

QT Py - deska s mikrokontrolérem CH32V203 - STEMMA QT - Adafruit 5996.

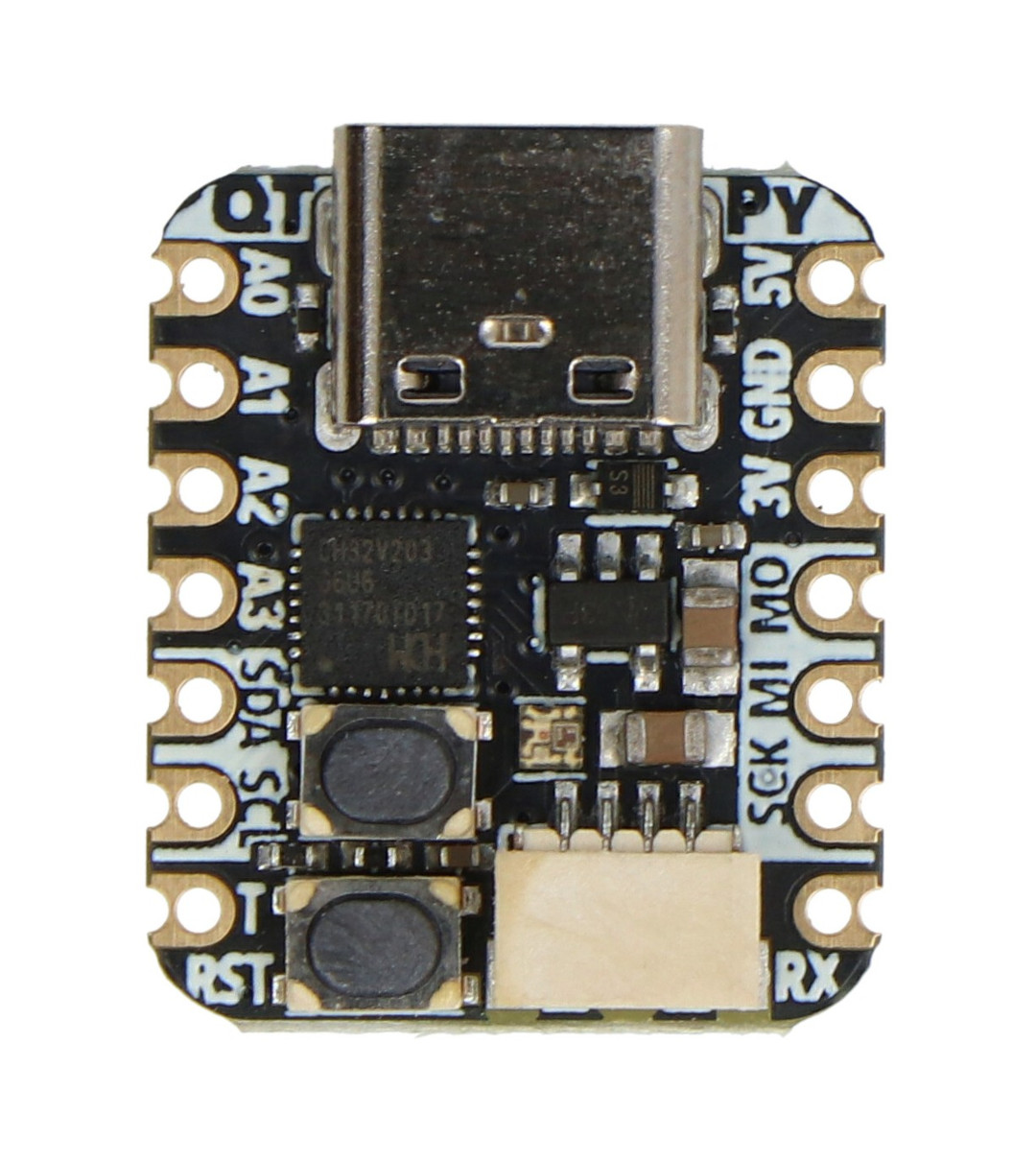

Deska má procesor CH32V203 založený na architektuře RISC-V.
Hlavní vlastnosti Adafruit QT Py
- 144MHz RISC‑V procesor : Výkonný 32bitový čip CH32V203G6 s jednocyklovým násobením a dělením, ideální pro složité výpočty
- Konektor USB typu C : umožňuje rychlé napájení a přenos dat bez nutnosti starších konektorů
- STEMMA QT : praktický, ihned použitelný I2C konektor, který umožňuje rychlé připojení desky k senzorům a modulům bez pájení
- 10 GPIO pinů s ADC : všechny digitální piny mají analogové vstupní funkce, což rozšiřuje škálu možných aplikací
- NeoPixel RGB LED : Adresovatelné RGB LED diody umožňují vytvářet signalizaci, světelné efekty nebo indikátory stavu
- Integrovaný 3,3V regulátor : Poskytuje proud až 600 mA – dostatek pro napájení periferií a senzorů
- Tlačítka Reset a Bootloader : usnadňují programování a testování - umožňují snadný vstup do režimu aktualizace softwaru

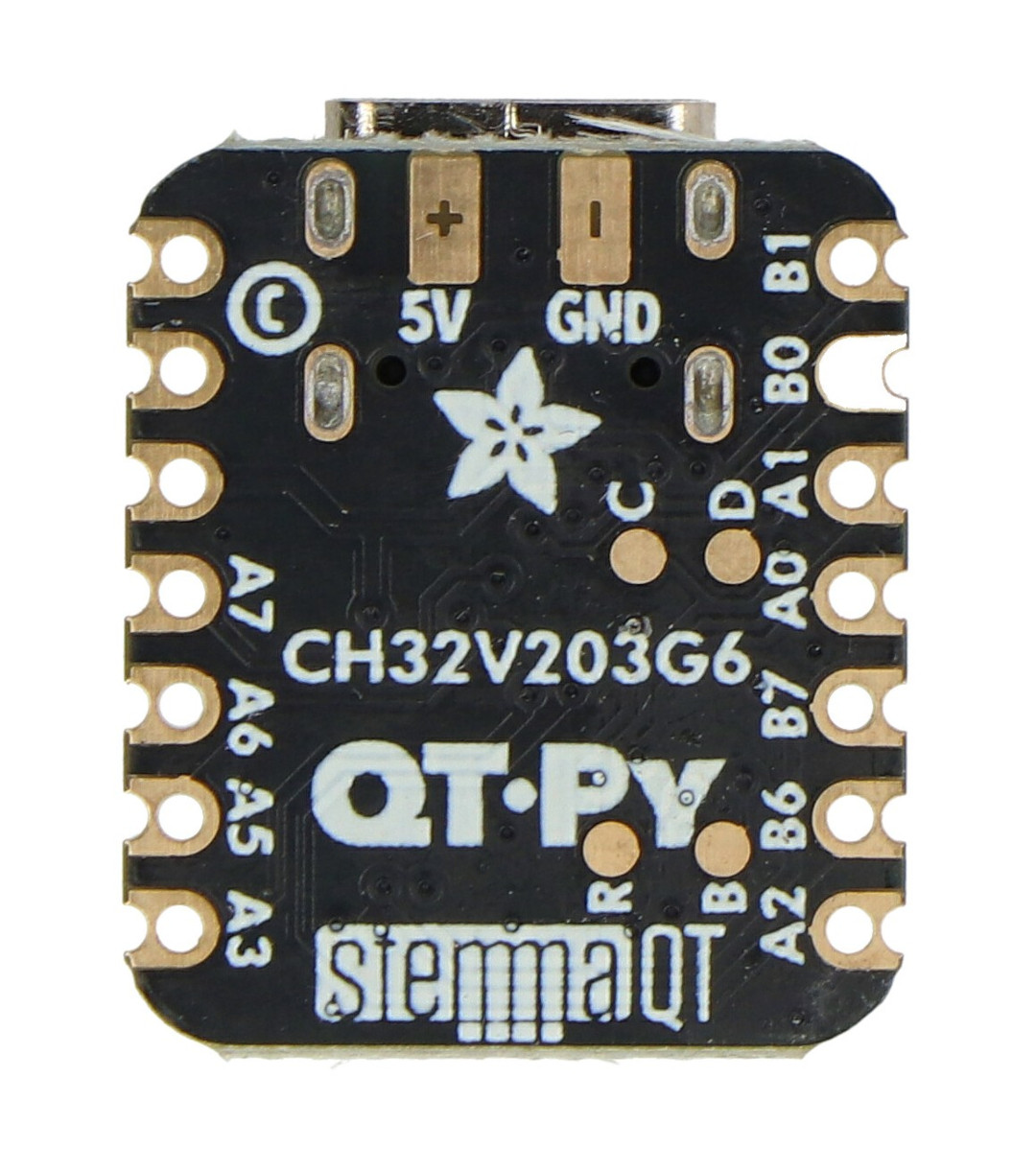

- SWD piny : Ladicí piny na spodní straně desky umožňují přístup k pokročilému ladění kódu
Popis zapojení pinů QT Py
Deska Adafruit QT Py CH32V203 je navržena s rozložením pinů kompatibilním s formátem Seeed Xiao . Obsahuje 10 univerzálních GPIO pinů , z nichž každý podporuje funkci analogového vstupu (ADC) . Hlavní signálové linky jsou následující:
- I2C: SCL (PB6) a SDA (PB7) – slouží pro komunikaci se senzory a moduly I2C; jsou také připojeny ke konektoru STEMMA QT
- UART: TX (PA2) a RX (PA3) – sériové datové přenosové linky, užitečné pro komunikaci s moduly Bluetooth nebo GPS a dalšími
- SPI: SCK (PA5), MI/MISO (PA6), MO/MOSI (PA7) - kompletní SPI výstupy pro rychlou komunikaci s pamětí nebo displeji
- NeoPixel: PA4 - ovládá vestavěnou adresovatelnou RGB diodu
- Napájení a uzemnění: 5 V (z USB), 3,3 V (z regulátoru), GND - základní napájecí vodiče pro periferní systémy
- SWD: speciální piny na spodní straně desky pro ladění a nízkoúrovňové programování
Všechny piny jsou k dispozici jako průchozí otvory s cínováním, což umožňuje povrchové pájení přímo na jinou desku plošných spojů.

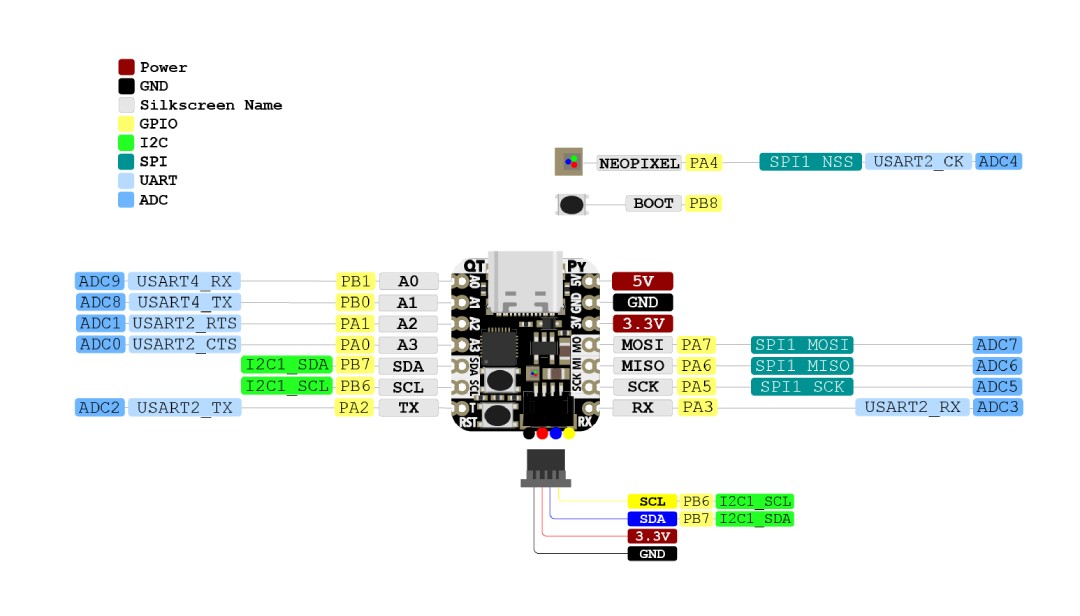

Schéma zapojení pinů.
Modul je vybaven konektorem STEMMA QT.
Programování a Arduino IDE
Deska nepodporuje CircuitPython ani MicroPython a podpora pro Arduino IDE je v rané fázi . Programování se provádí primárně pomocí nástrojů, jako jsou Makefiles, Git a soubory manuální konfigurace . TinyUSB umožňuje přenos kódu přes USB a specializovaný bootloader umožňuje vstup do programovacího režimu bez nutnosti externího programátoru. Adafruit poskytuje návody, které vám pomohou s nastavením prostředí , testováním I2C, spouštěním efektů NeoPixel a podporou HID (např. klávesnic).
Technické specifikace desky
- Mikrokontrolér: CH32V203G6, 144 MHz, RISC‑V
- Paměť: 10 KB SRAM, 32 KB Flash + 224 KB Flash XIP
- Napájení: stabilizátor 3,3 V (600 mA), 5 V z USB
- GPIO: 10 pinů, všechny s ADC vstupem
- Rozhraní: I2C, SPI, UART, USB typu C
- LED: vestavěný RGB NeoPixel (PA4)
- Konektory: STEMMA QT, USB typu C
- Tlačítka: Reset a Bootloader
- Ladění: SWD piny na spodní straně desky
Obsah sady
- 1x deska Adafruit QT Py CH32V203
- 1x 16pinový konektor Goldpin s roztečí 2,54 mm

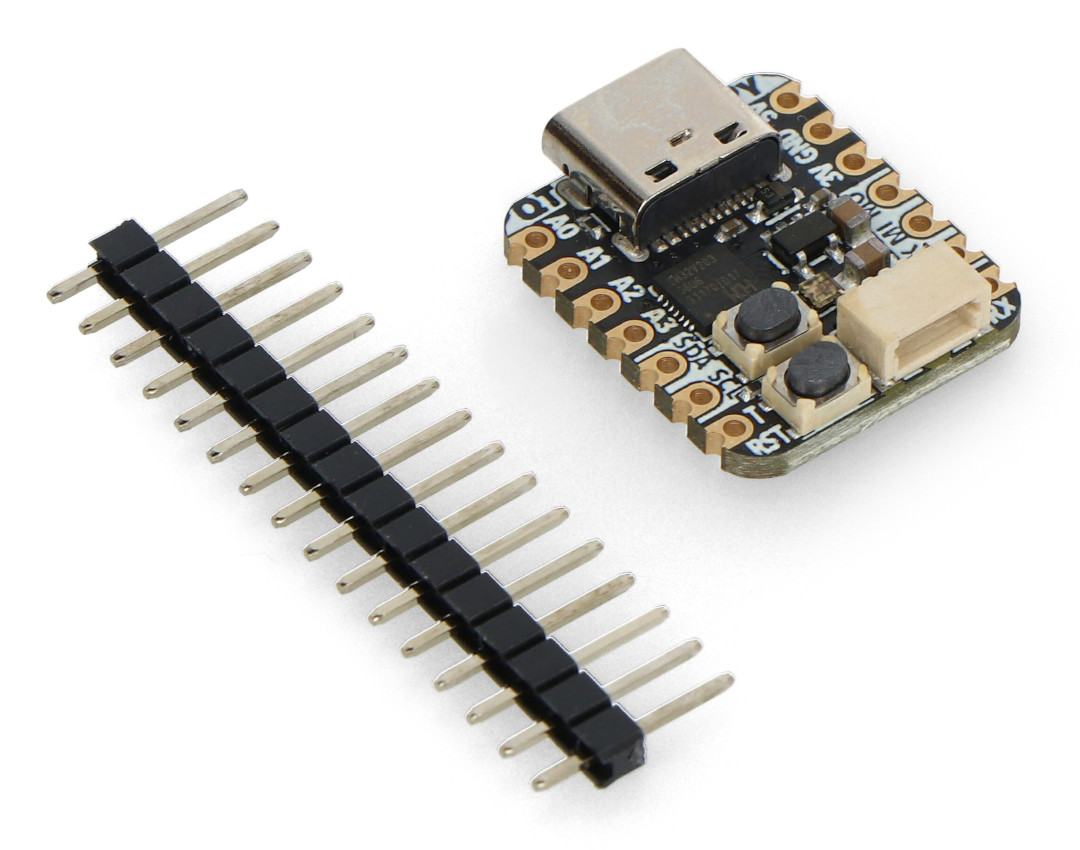

Prvky obsažené v sadě.
