Popis produktu: Komunikační modul COM.LoRaWAN 868 MHz V2.0 - M5Stack
COM.LoRaWAN je komunikační modul LoRaWAN řady M5Stack podporující komunikaci mezi uzly nebo LoRaWAN . LoRa je bezdrátová síťová technologie, která je založena na technologii šíření spektra a poskytuje přenosové rychlosti až cca 50 kbit/s. Umožňuje komunikaci na velmi dlouhé vzdálenosti s extrémně nízkou spotřebou energie. Modul pracuje na bázi systému RA-07H a systémů PSCoC4000 a SX1262 . Podporované frekvenční pásmo je 868 MHz a díky speciálně navržené struktuře se zařízení vyznačuje velmi nízkou spotřebou energie v režimu hlubokého spánku. Na spodní straně modulu je stejnosměrný výstup, ze kterého lze napájet z externího zdroje . Sada obsahuje také externí anténu , sloužící k získání lepší kvality signálu.
Doporučené použití
- Automatický odečet měřičů
- Automatizace výstavby domu
- Dálkový zavlažovací systém

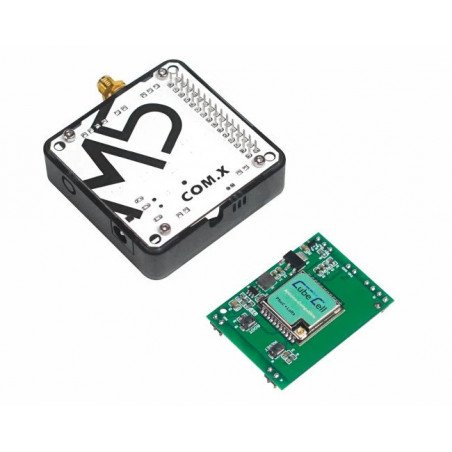

M5Stack - bezdrátový komunikační modul.

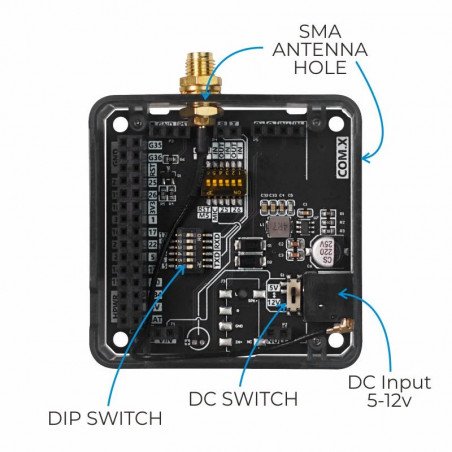

Pinouty komunikačního modulu M5Stack.
Konfigurace pinů
Díky DIP přepínači by konfigurace pinů neměla činit problém ani pro nejzačátečního uživatele. Relé slouží k nastavení pinů hardwarového sériového portu. Uživatel pouze musí (v případě potřeby) přepnout příslušné piny do stavu ON a specifikovat je v programu.
Hlavní vlastnosti modulu
- Modulární design
- Podpora LoRa/LoRaWAN
- Modul založený na RA-07H
- Frekvenční pásmo 868 MHz
- Komunikační rozhraní UART
- Rádio v integrovaném obvodu SX1262
- Modul kompatibilní s Arduino
- Design s velmi nízkou spotřebou energie
Technická specifikace komunikačního modulu M5Stack
- Ovladač: RA-07H
- Frekvenční pásmo: 868 MHz
- Komunikační rozhraní: UART
- Protokol: AT Command
- Anténa: SMA
- Čistá hmotnost: 27,4 g
- Rozměry: 54,2 x 54,2 x 13,2 mm
Nastavte obsah
- Komunikační modul COM.LoRaWAN
- SMA anténa
- imbusový klíč
COM.LoRaWAN 868 MHz komunikační modul s externí anténou.
