Snímač plamene 760-1100nm - analogový - Waveshare 9521

Index: WSR-04461 EAN: 5904422373993

Senzor pro detekci požáru. Je napájen napětím od 3,3 V do 5,3 V. Rozsah detekované vlny: od 760 nm do 1100 nm. Výstupem je analogové napětí a digitální signál. Zařízení pracuje při teplotách od -25 ° C do 85 ° C.

Snímač plamene 760-1100nm - analogový - Waveshare 9521
84,00 Kč
68,29 Kč bez DPH.
K dispozici, poštovné 24 hodin!
Zkontrolujte množství
Náklad 24h
30 dní na vrácení
Výrobce: Waveshare
Compatibility: Arduino

Popis produktu: Plamenový senzor 760-1100nm - analogový

Senzor pro detekci požáru. Je napájen napětím od 3,3 V do 5,3 V. Rozsah detekované vlny: od 760 do 1100 nm. Výstupem je analogové napětí a digitální signál, který změní svůj stav po překročení prahové hodnoty nastavené potenciometrem. Zařízení pracuje při teplotách od -25 ° C do 85 ° C.

I když modul detekuje požár, sám nemá požární ochranu. Udržujte proto odstup od ohně, aby nedošlo k poškození desky.

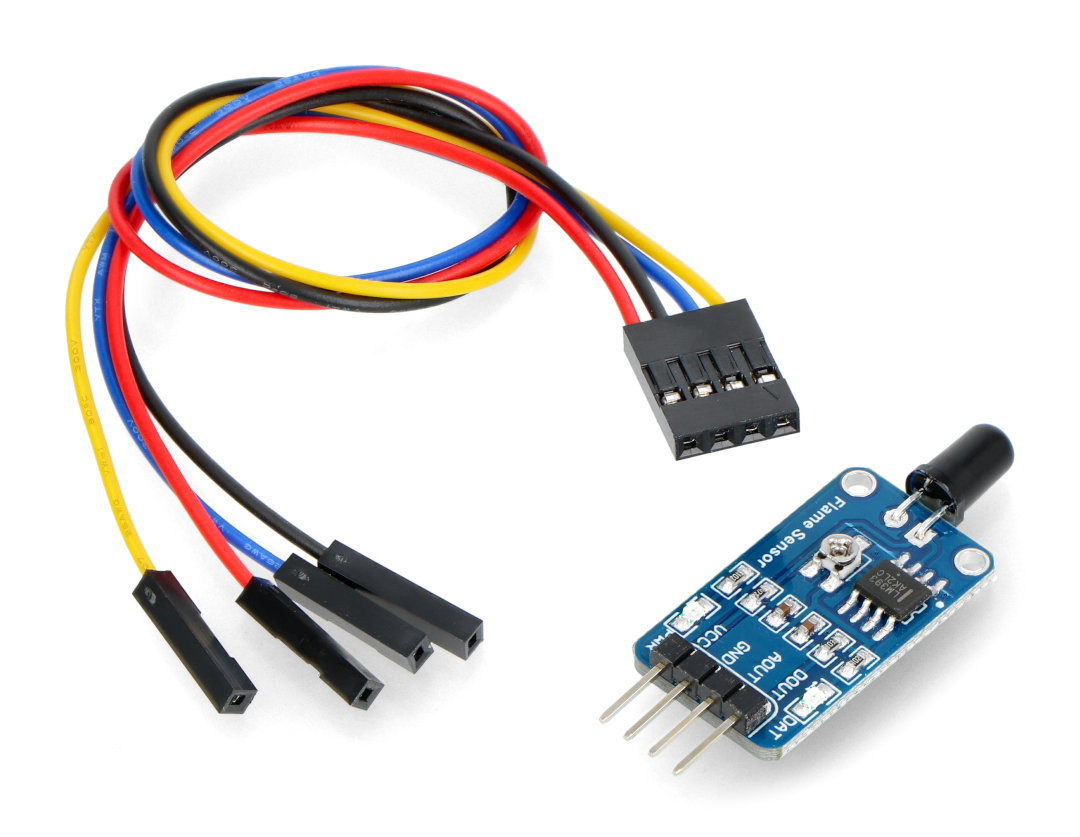

Czujnik płomieni z przewodem

Modul je dodáván s propojovacím kabelem se zásuvkami.

Podpora senzorů

Senzor má analogový výstup, který by měl být připojen k pinu A / C převodníku (analogový vstup v Arduinu ). Má také digitální výstup, jehož úroveň citlivosti lze nastavit pomocí zabudovaného potenciometru.

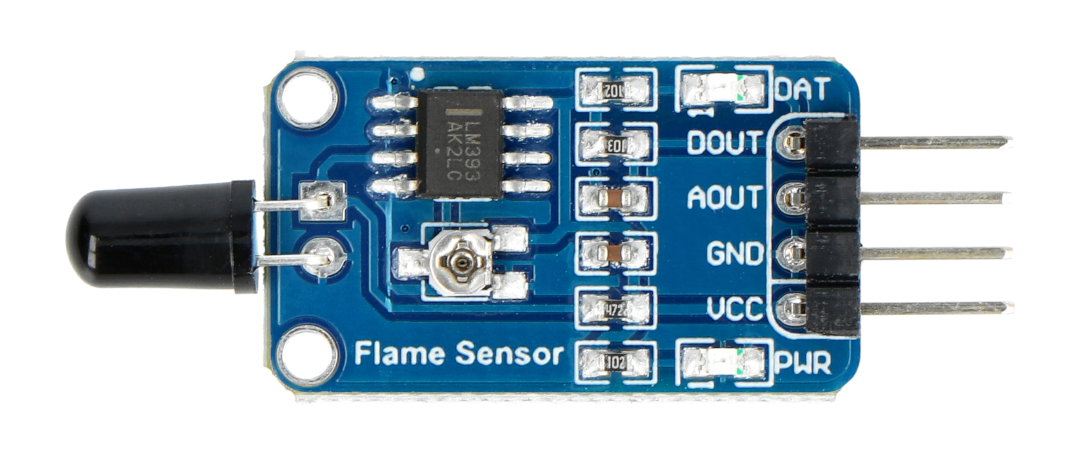

Czujnik płomieni

Pin Popis
VCC Napájecí napětí od 2 V do 5 V.
GND Hmotnost systému.
AOUT Analogový výstup s napětím úměrným úrovni detekce požáru.
DOUT Digitální výstup, jehož citlivost se nastavuje potenciometrem.

Produkt je kompatibilní s Arduino

Výrobce připravil uživatelskou příručku s ukázkovým programem pro Arduino a STM32 .

Specifikace snímače plamene

  • Napájecí napětí: od 3,3 V do 5,3 V

  • Detekovaný vlnový rozsah: od 760 do 1100 nm
  • Úhel detekce: 0 až 60 °
  • Pracovní teplota: -25 až 85 ° C
  • Rozměry modulu: 27,3 x 15,4 mm

Infračervený plamenový senzor - Waveshare 9521

Malý modul optického senzoru plamene Waveshare, navržený pro práci s jakýmkoli mikrokontrolérem, napájený napětím od 3,3 V do 5 V. Činnost senzoru je založena na detekci infračerveného záření v rozsahu od 760 nm do 1100 nm, generované hmotami ohřátého vzduchu generovanými v důsledku spalovacích procesů.

Prezentovaný snímač plamene má dva výstupy - analogový (vedený přímo na výstupy děliče napětí obsahujícího fotodetektor) a digitální (poskytovaný komparátorem LM393 s prahem nastavitelným pomocí potenciometru). Změna stavu výstupu je navíc indikována vestavěnou LED diodou.

Potenciální aplikace detektoru plamene

Snímač plamene 760-1100nm - analogový - Waveshare 9521 je skvělým příkladem použití fotodetektorů pracujících v infračerveném pásmu s Arduino, STM32 a dalšími deskami. Umožňuje detekovat nejen samotný plamen, ale také další zdroje infračerveného záření, jejichž vrchol spektrální emise je v rámci spektrální citlivosti detektoru.

Je třeba si uvědomit, že senzor by neměl být používán jako součást výstražných systémů, jejichž reakce závisí například na provedení evakuační akce nebo volání záchranné služby. Pro takové aplikace doporučujeme specializované hlásiče požáru a / nebo kouře dostupné v naší nabídce, které mají potřebná schválení a bezpečnostní certifikáty potvrzené přísnými laboratorními testy.

Rozhraní Analogový
Modul - Teplota do 85 ° C
Modul - Teplota z -25 ° C
Modul - služba modul
