Barevný snímač produktu Escription , převodník světla na frekvenci TCS3200 - Waveshare 9520
Modul se senzorem TCS3200 umožňuje měření barev (komponenty RGB - červená, zelená, modrá), jejichž výstupem je frekvence v závislosti na intenzitě světla vybrané barvy. Podporováno jakoukoli vývojovou sadou s mikrokontrolérem vybaveným čítačem, např. STM32Discovery nebo Arduino .
Specifikace barevného snímače TCS3200
- Napájecí napětí: 2,7 V až 5,5 V
- Závěry: goldpin
- Jednoduchá komunikace s mikrokontrolérem (čtení frekvence)
- Integrované 4 LED diody osvětlující testovaný objekt
- Rozměry: 36 x 20 mm (bez konektorů)

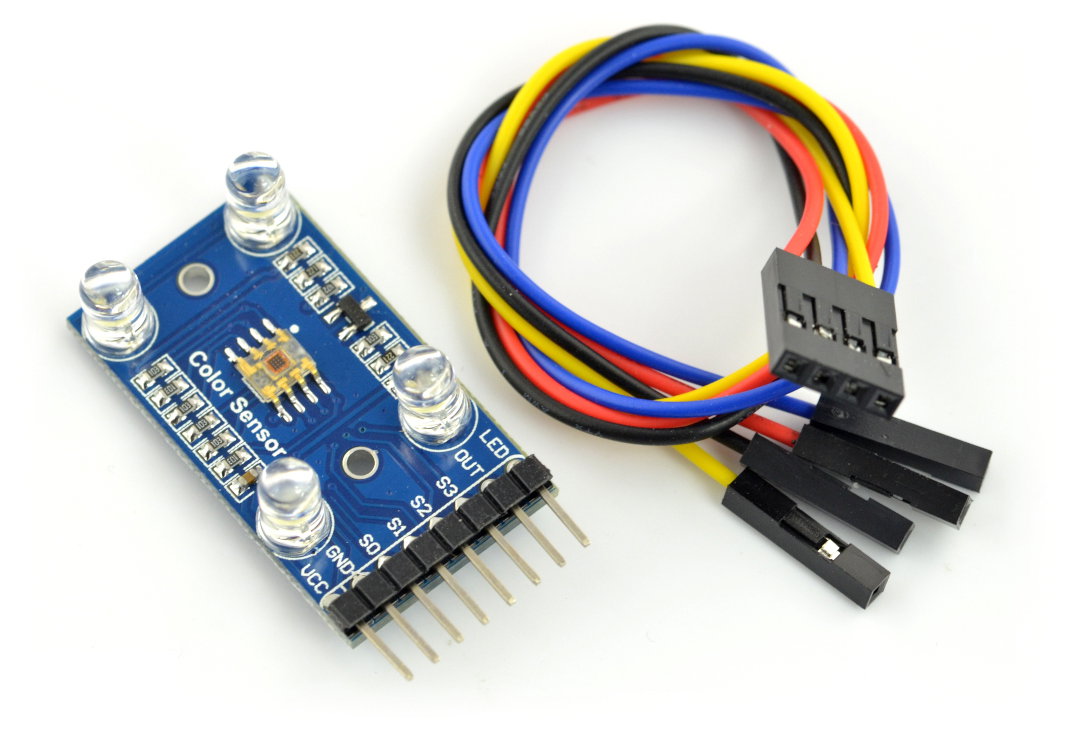

Modul je dodáván s kabelem se zásuvkami.
Modul je napájen napětím v rozmezí 2,7 V až 5,5 V, díky čemuž funguje dobře v systémech 3,3 V i 5 V. Senzor lze připojit k jakékoli vývojové sadě s mikrokontrolérem vybaveným časovačem (Timer ) se vstupní frekvencí, např.STM32Discovery nebo Arduino . Výstupem je signál, jehož frekvence závisí na intenzitě světla, zvolené barvou pinů S2 a S3.
Podrobný popis pinů je k dispozici v tabulkách v další části popisu. Závěrem jsou populární konektory typu Goldpin, které umožňují připojení senzoru k hlavnímu modulu pomocí propojovacích kabelů (jsou součástí dodávky).

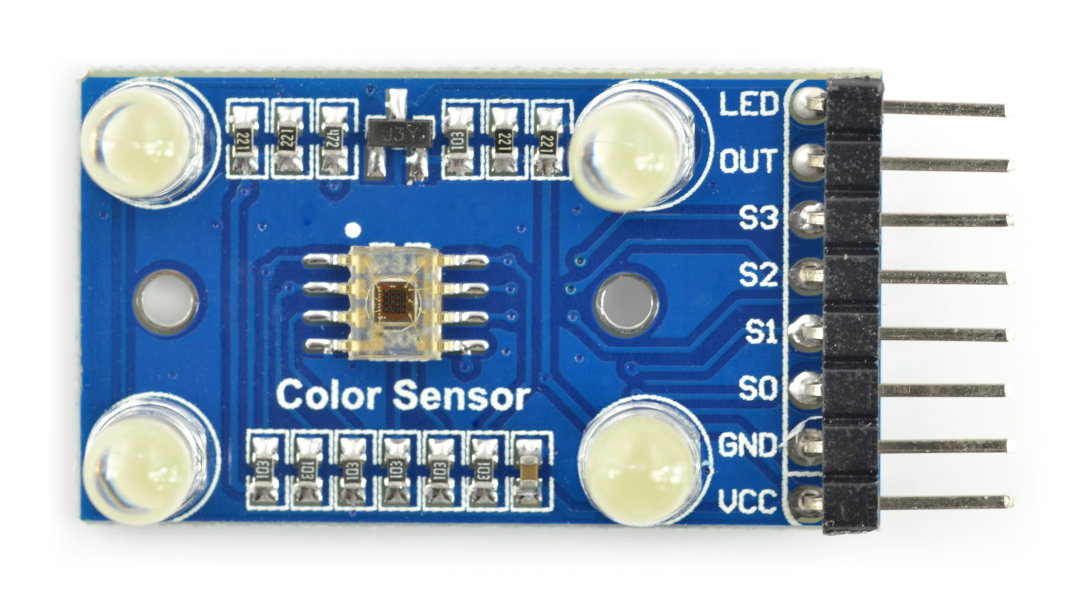

Připojení modulu
Popis pinů je v tabulce.
| Pin | Popis |
|---|---|
| VCCIO | Napájení od 2,7 V do 5,5 V. |
| GND | Hmotnost systému. |
| VEDENÝ | Ovládání 4 LED. |
| VEN | Barevný frekvenční výstup. |
| S0 / S1 | Vstupy pro změnu měřítka výstupní frekvence. Popis níže. |
| S2 / S3 | Vstupy pro výběr typu fotodiody. Popis níže. |
Konfigurace barevného senzoru
Prostřednictvím konfiguračních vstupů S0 a S1 , je vybrán předvolič (dělič) výstupního frekvenčního signálu, díky kterému můžeme vybrat vhodný frekvenční rozsah pro použitý mikrokontrolér. Vstupy S2 a S3 slouží k výběru typu měřicí fotodiody: červená, zelená, modrá nebo volitelná možnost, tj. Bez filtrace (všechny komponenty RGB budou měřeny současně).
Výběr děliče výstupní frekvence
|
S0 |
S1 |
Stupnice výstupní frekvence |
|---|---|---|
|
L. |
Senzor vypnutý | |
|
L. |
H. |
2% 10-12 kHz |
|
H. |
L. |
dvacet% 100-120 kHz |
|
H. |
H. | 100% 500-600 kHz |
Výběr typu fotodiody (filtrace)
|
S0 |
S1 |
Typ fotodiody |
|---|---|---|
|
L. |
L. | červená (R) |
|
L. |
H. | modrá (B) |
|
H. |
L. | jasný (RGB) (bez filtrace) |
|
H. |
H. | zelená (G) |
L (Low) - nízký stav
H (Vysoký) - nízký stav
