Popis
Modul vybavený 6kanálovým spektrálním senzorem, tj. Spektrem viditelného světla , umožňuje měřit a charakterizovat, jak různé materiály absorbují a odrážejí světelné vlny. 6 kanálů dokáže detekovat červenou, oranžovou, žlutou, zelenou, modrou a fialovou . Detekuje vlnové délky v rozsahu pozorovaném při světle 450, 500, 550, 570, 600 a 650 nm, každá při 40 nm plné šířky s poloviční maximální detekcí. Senzor komunikuje přes I2C a UART rozhraní pomocí AT příkazů. Na desce je také teplotní senzor, který lze použít ke čtení teploty systému, a užitečná LED dioda 5700K, která se používá k osvětlení objektů.
|
Produkt je kompatibilní s Arduino Podrobný popis spojení se vzorovým kódem najdete v uživatelské příručce . Knihovna je k dispozici na GitHubu . |
Vede

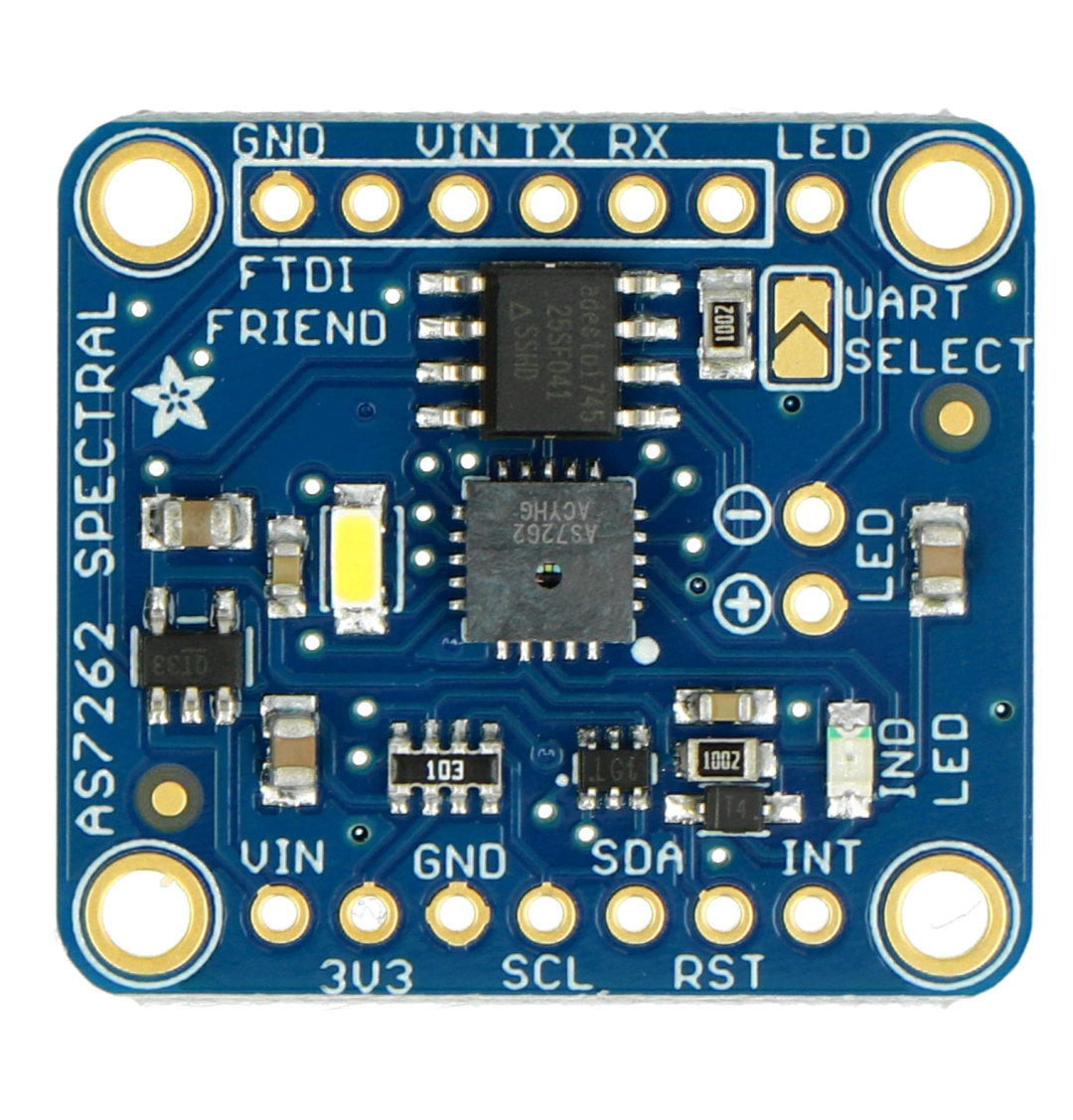

Modul AS7262 má dvě komunikační rozhraní: I2C a sériové. Výchozí nastavení je rozhraní I2C. Chcete-li použít sériové rozhraní, musíte na propojku UART SELECT nasadit cín. Pro sériovou komunikaci s počítačem použijte převodník USB na sériový port . Deska má 2 piny se 7 vývody pro pájení 2,54 mm zlatého proužku .
| Kolík | Popis |
|---|---|
| Vin | Napájení od 3 V do 5 V. |
| 3V3 | Napájecí napětí 3,3 V. |
| GND | Hmotnost systému. |
| SCL | Hodinová linka sběrnice I2C. |
| SDA | Datová linka sběrnice I2C. |
| RST | Resetovat. |
| TX | Rozhraní UART - vysílač. |
| RX | Rozhraní UART - přijímač. |
| INT | externí přerušení, snímač vyšle signál po dokončení měření (volitelný vodič). |
Specifikace
- Napájecí napětí: 3 V až 5 V.
- 6 viditelných kanálů: 450, 500, 550, 570, 600 a 650 nm
- 16bitový ADC s digitálním přístupem
- Programovatelný ovladač LED
- Teplotní senzor
- Komunikační rozhraní: I2C a UART
- Konektory:
-
- 2x 7kolíkové vodiče, rozteč 2,54 mm
