Popis produktu: Sense HAT (C) - multifunkční senzor prostředí - štít pro Raspberry Pi - Waveshare 23229
Sense HAT (C) je multifunkční modul vybavený řadou senzorů prostředí. Má podobu překrytí HAT a je kompatibilní s Raspberry Pi. Má vestavěné senzory IMU (umožňující určit orientaci), jako je gyroskop , akcelerometr , magnetometr , dále teplotní senzor, vlhkost, tlak vzduchu , barevný senzor. Overlay byl také vybaven systémem SGM58031 - 4kanálovým 16bitovým přesným ADC převodníkem, který umožňuje připojení dalších periferních zařízení. Sense HAT (C) využívá ke komunikaci sběrnici I2C . Pracuje s napětím 5V.
Produkt je kompatibilní s Raspberry Pi
Výrobce poskytuje wiki stránku produktu , která obsahuje podrobnou uživatelskou příručku a užitečné vývojové zdroje.

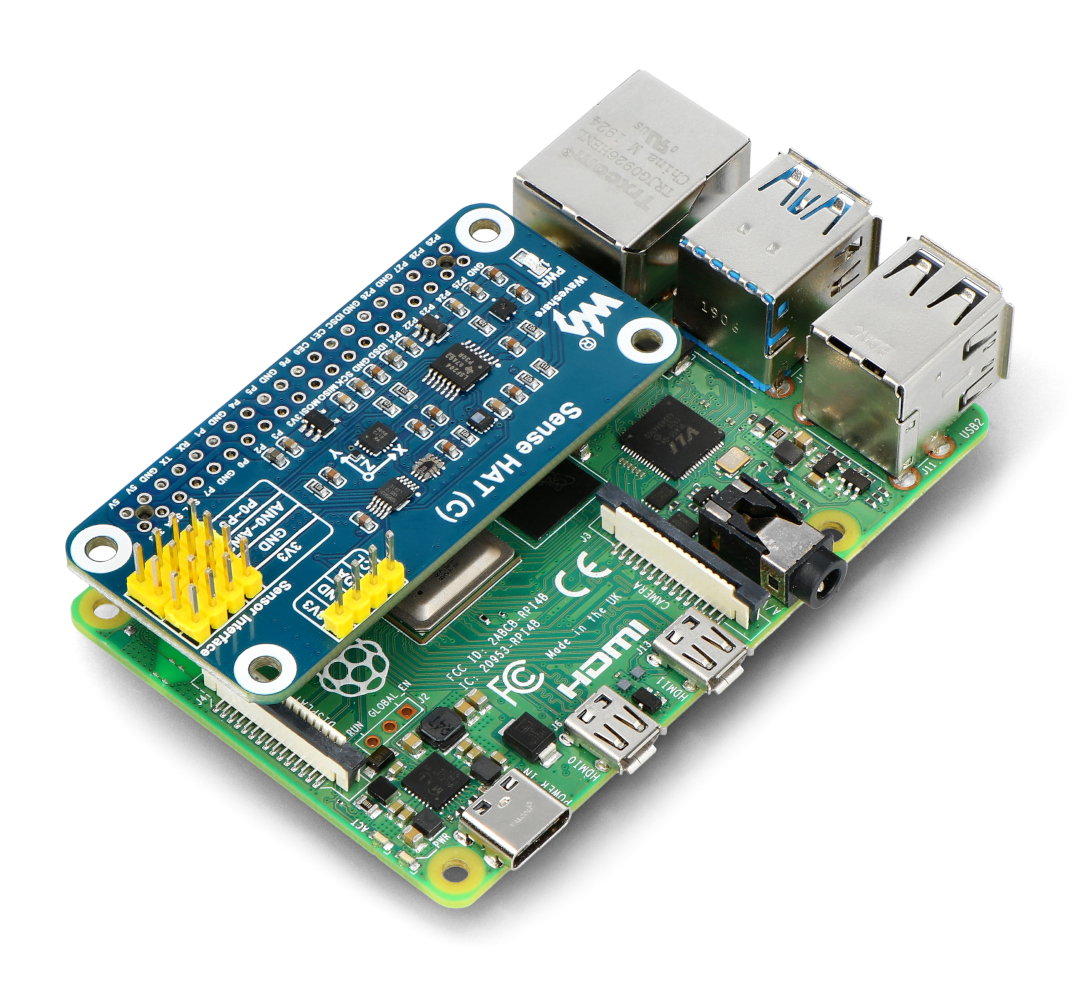

Sense HAT(C) od Waveshare. Raspberry Pi je nutné zakoupit samostatně.

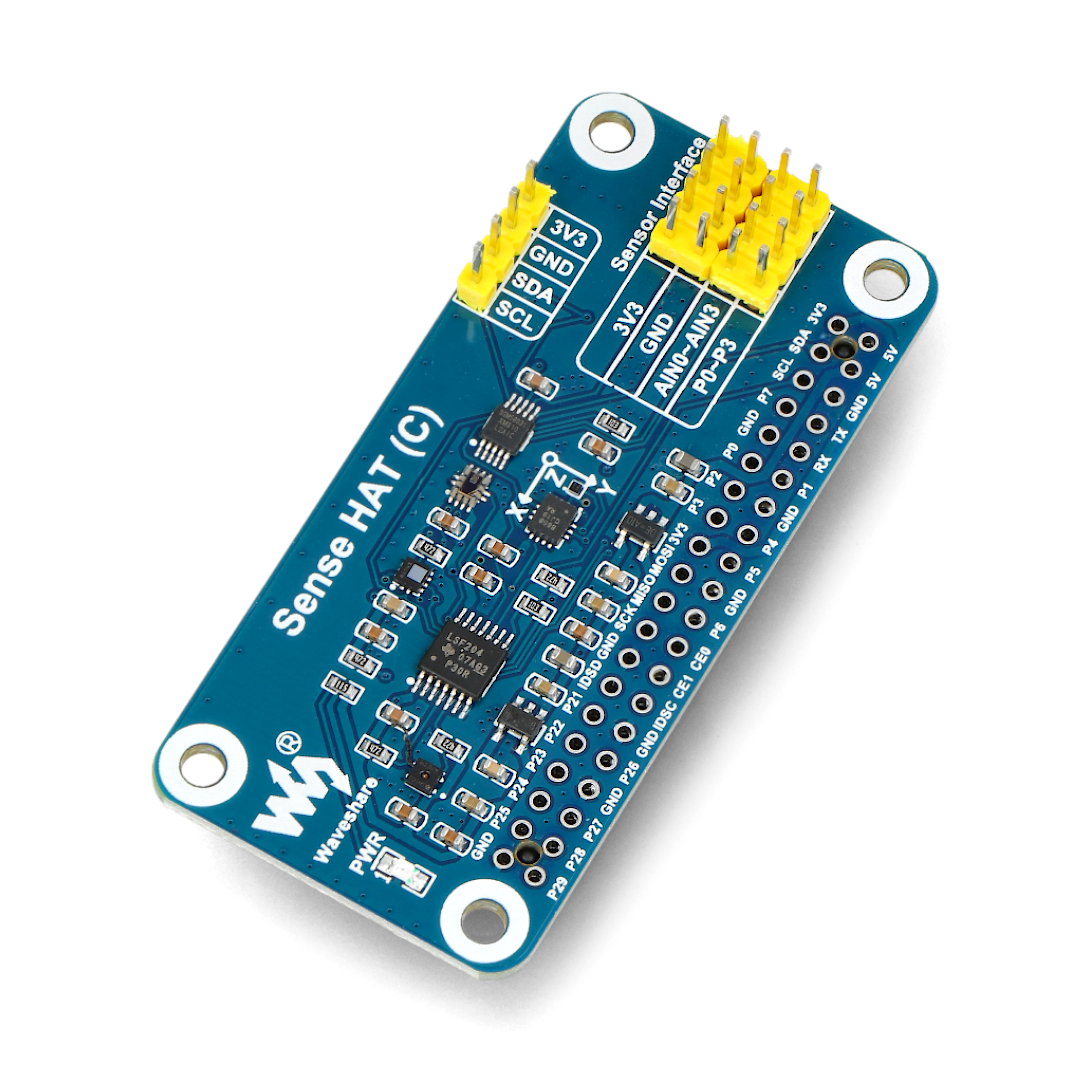

Štít má piny v souladu s umístěním GPIO konektorů v Raspberry Pi.
Speciální vlastnosti překrytí
- Piny v souladu s umístěním GPIO konektorů v Raspberry Pi
- Vestavěné pohybové senzory QMI8658C a AK09918 - 3osý akcelerometr, 3osý gyroskop a 3osý magnetometr
- Vestavěný digitální snímač teploty a vlhkosti SHTC3, který vám umožní sledovat prostředí
- Vestavěný senzor barometrického tlaku LPS22HB
- Vestavěný barevný senzor TCS34725, který umožňuje identifikovat barvu objektu v okolí
- Komunikace přes I2C rozhraní
- Výrobce poskytuje příklady a vývojové zdroje (příklady pro Raspberry Pi / Arduino / STM32)

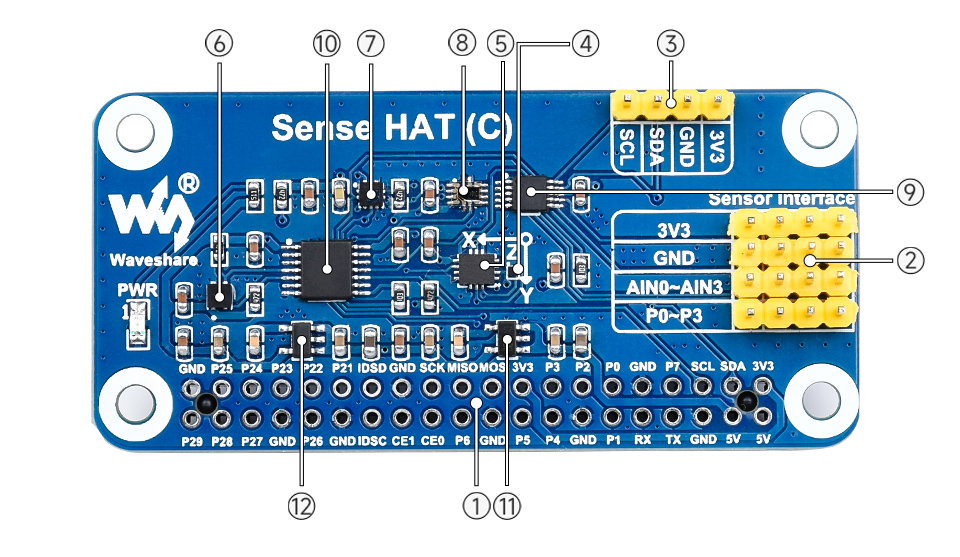

Uspořádání prvků na překrytí
- GPIO piny kompatibilní s Raspberry Pi
- Konektory pro další periferie
- I2C konektory pro připojení k modulům jako je STM32
- IMU senzor AK09918
- IMU senzor QMI8658C
- Senzor teploty a vlhkosti SHTC3
- Senzor barometrického tlaku LPS22HB
- Barevný snímač TCS34725
- ADC převodník SGM58031
- 4kanálový překladač úrovně napětí LSF0204PWR
- 3,3V lineární regulátor RT9193-33
- RT9193-18 1,8V lineární regulátor
Uspořádání prvků na překrytí.

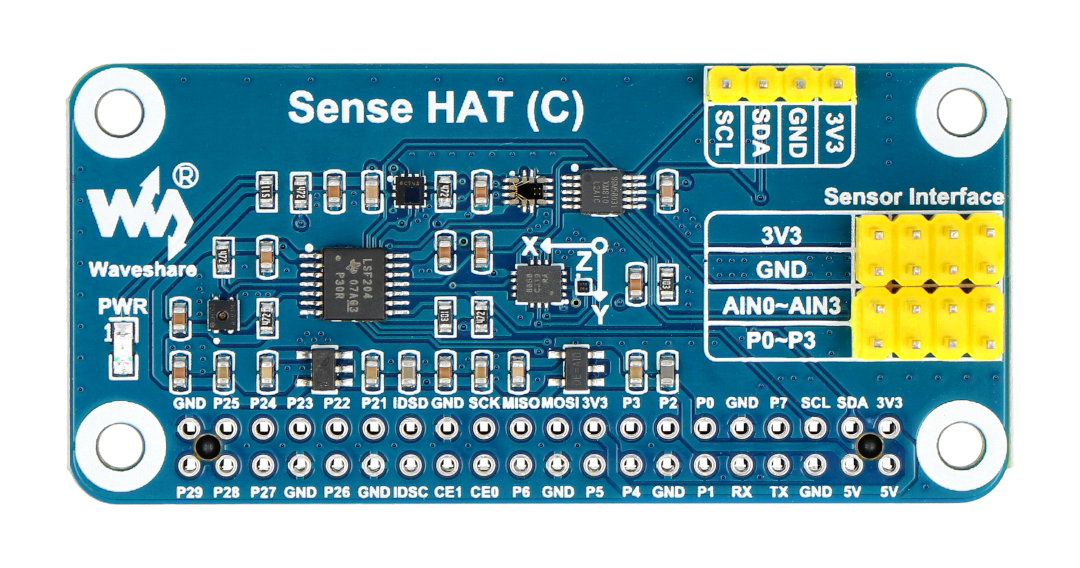

Terminály překrytí.
Popis pinu
- 5V - napájecí pin
- GND - systémové uzemnění
- SDA - datová linka sběrnice I2C
- SCL - hodinová linka sběrnice I2C
Technická specifikace překrytí
- Určení: pro Raspberry Pi
- Vestavěné senzory: gyroskop, akcelerometr, magnetometr, teplota, vlhkost, tlak vzduchu, barevný senzor
- Komunikační rozhraní: I2C sběrnice
- Rozměry desky: 65 x 30,5 mm
Technická specifikace snímače IMU
- Vestavěný čip: QMI8658C
- Adresa rozhraní I2C: 0x6B
- Rozlišení: 16 bit
- akcelerometr:
- měření: zrychlení
- rozsah: ± 2, ± 4, ± 8, ± 16 g (konfigurovatelné)
- Gyroskop:
- měření: úhlová rychlost
- rozsah: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048 °/s (konfigurovatelné)
Technická specifikace magnetometru
- Vestavěný čip: AK09918
- Adresa rozhraní I2C: 0x0C
- Rozlišení: 16 bit
- Měření: magnetické pole
- Rozsah: ± 4900 µT
Technická specifikace snímače teploty a vlhkosti
- Vestavěný čip: SHTC3
- Adresa rozhraní I2C: 0x70
- Rozsah měření teploty: -30 °C až 100 °C (přesnost ± 0,2 °C)
- Rozsah měření vlhkosti: 0 % až 100 % RH (přesnost ± 2 % RH)

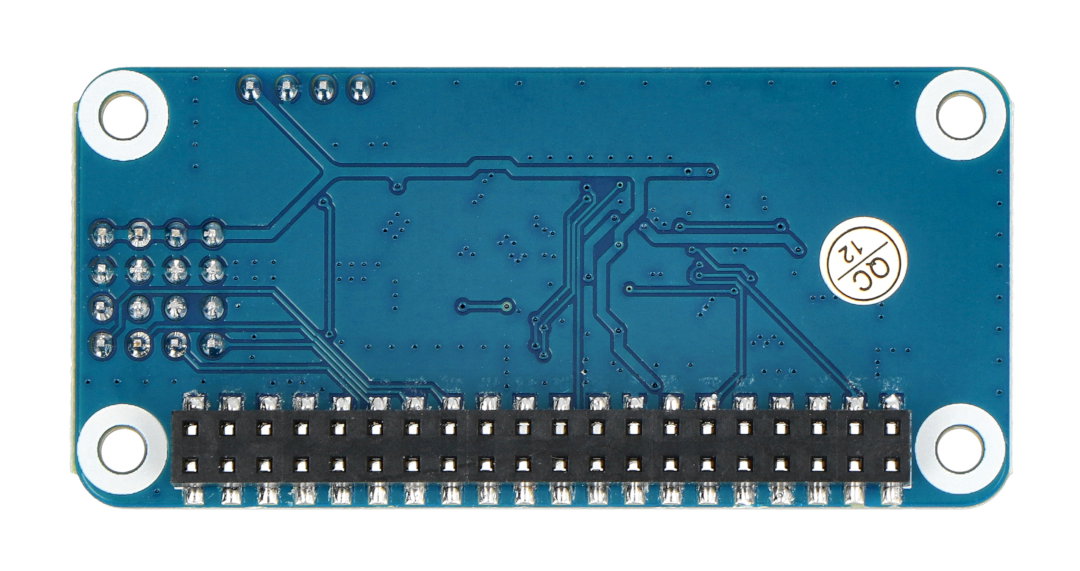

Kryt má 4 montážní otvory.
Sense HAT (C) - multifunkční senzor prostředí - štít pro Raspberry Pi - Waveshare 23229*
Technická specifikace snímače tlaku
- Vestavěný čip: LPS22HB
- Adresa rozhraní I2C: 0x5C
- Rozsah měření: od 260 hPa do 1260 hPa
- Přesnost měření: ± 0,025 hPa
Technická specifikace snímače barev
- Vestavěný čip: TCS34087
- Adresa rozhraní I2C: 0x29
- Faktor zisku: 0,5×, 1×, 2×, 4×, 8×, 16×, 32×, 64×, 256×, 512×, 1024×, 2048×
Technická specifikace převodníku
- Vestavěný čip: SGM58031
- Přesnost: 16-bit
- Adresa rozhraní I2C: 0x48

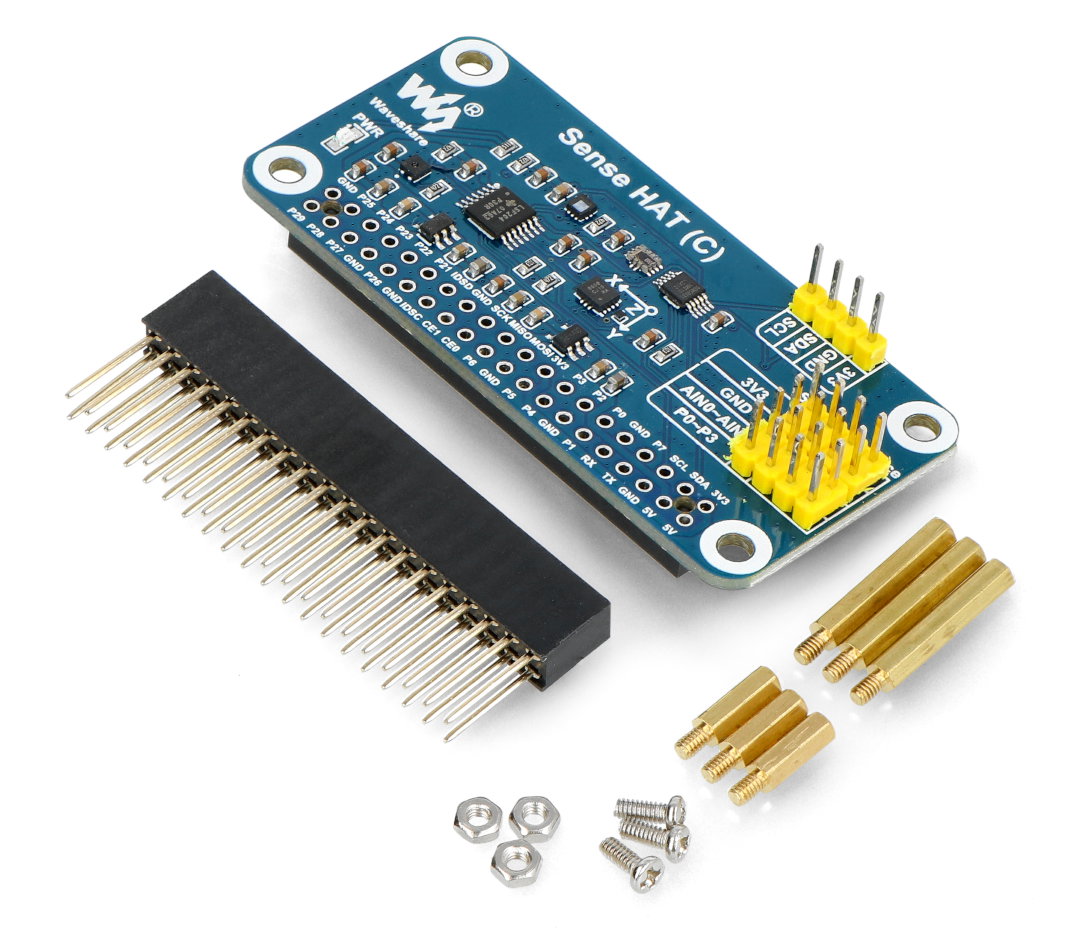

Obsah sady
- Sense HAT (C) - multifunkční senzor prostředí - překrytí pro Raspberry Pi
- 2x20pinový samičí pásek s dlouhými přívody
- Montážní prvky - šrouby a rozpěrky
Komponenty obsažené v sadě.
