Popis produktu: Univerzální deska plošných spojů ProtoMate pro Raspberry Pi 3B / 4B / 5 / Zero 2 - PiHut 106569

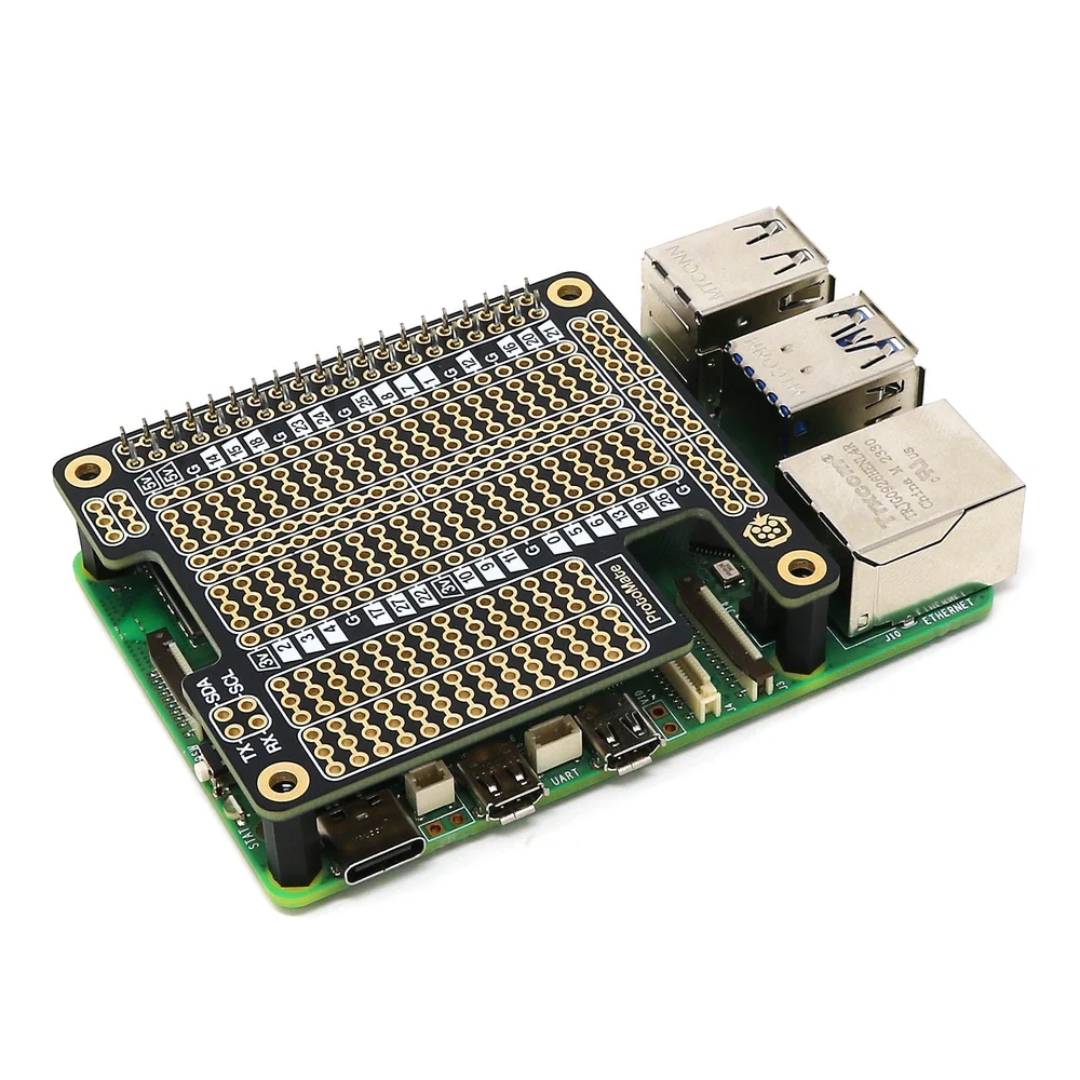

ProtoMate je inovativní prototypová deska ve formátu HAT , určená pro uživatele, kteří chtějí přejít z nepájivého pole na permanentní, pájetelný design. Deska obsahuje dvě pájecí plošky – větší plošku 20 x 8 a menší plošku 14 x 6 – což umožňuje flexibilní umístění součástek a vlastní návrh obvodů. Velká ploška má centrální část rozdělenou na stopy, které lze podle potřeby připojit, zatímco menší ploška je ideální pro montáž integrovaných obvodů, jako je MCP23017. Deska navíc nabízí boční lišty pro napájecí a společné piny, samostatné plošky pro I2C a sériové rozhraní a stopy, které lze proříznout pro odpojení sekcí.
Univerzální deska plošných spojů ProtoMate pro Raspberry Pi 3B / 4B / 5 / Zero 2 - PiHut 106569.
ProtoMate je inovativní prototypovací deska pro HAT určená pro uživatele, kteří chtějí přejít z nepájivého pole na permanentní, pájetelný design.Speciální funkce

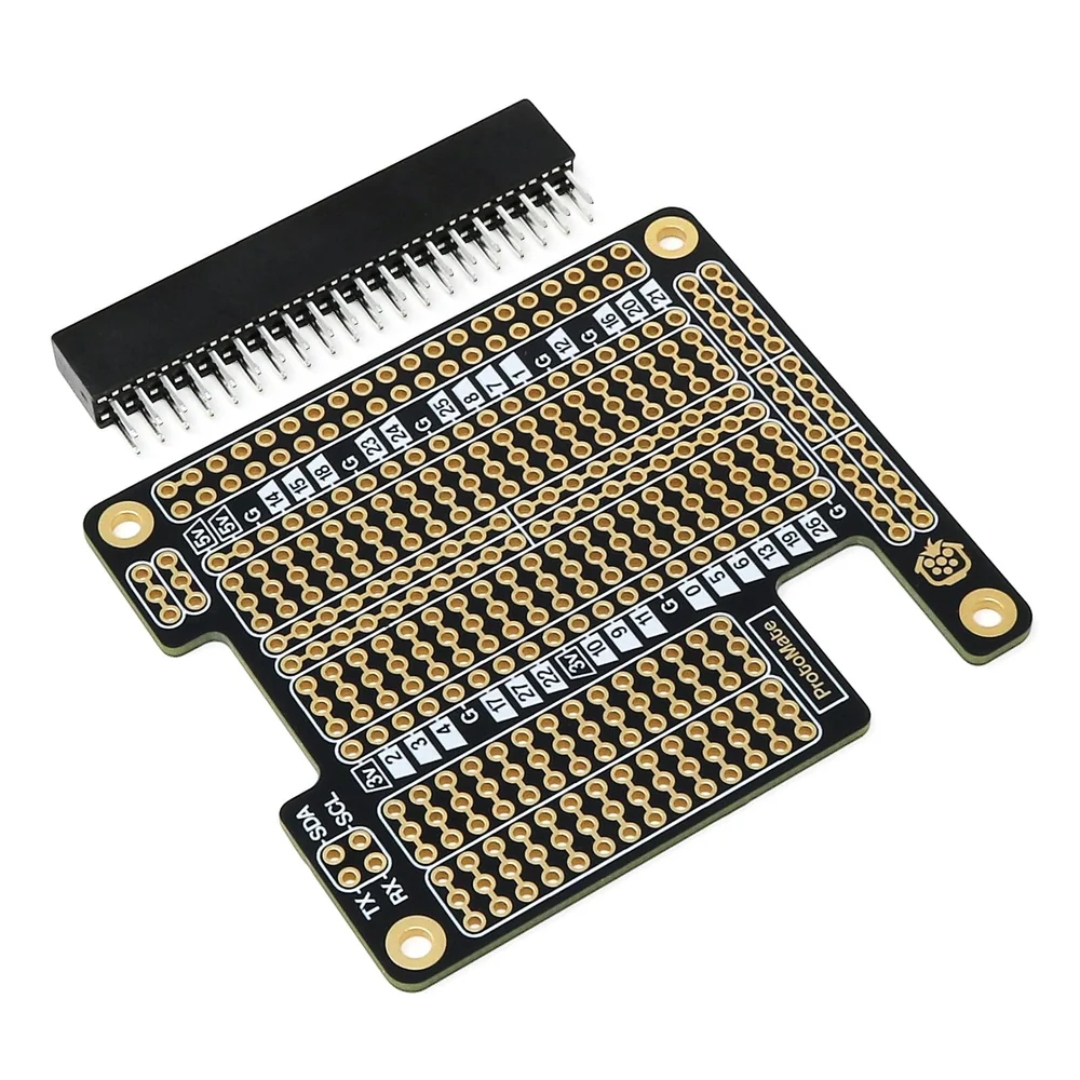

- Dvě pájecí oblasti: 20 x 8 kontaktů a 14 x 6 kontaktů
- Všechny GPIO piny jsou vyvedeny ven: usnadňuje připojení komponent
- Boční lišty: Umožňuje vytvářet skupiny pro napájení a často používané piny (5V/GND)

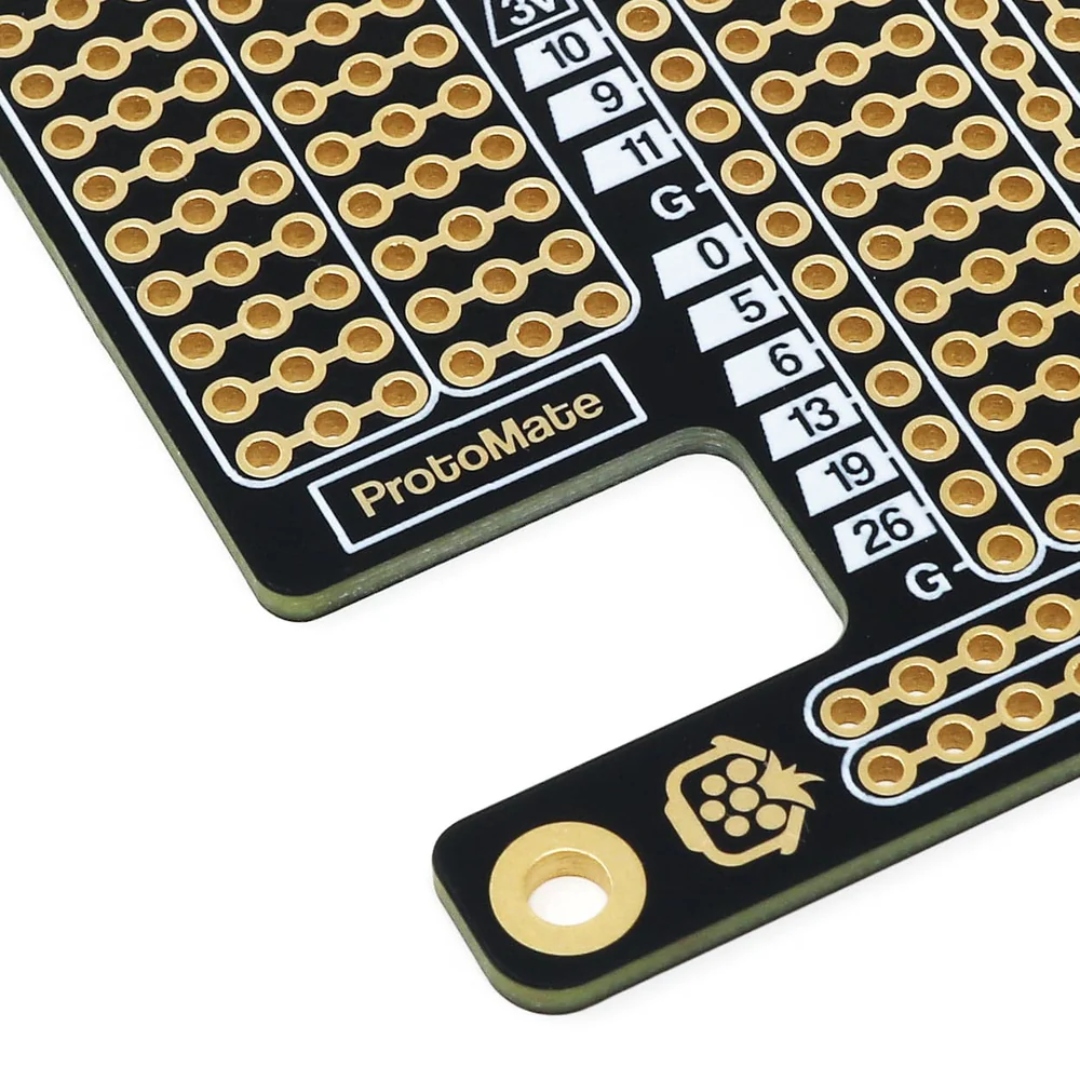

- Pájecí dráhy pro řezání: jednotlivé dráhy lze v případě potřeby odpojit
- Deska plošných spojů ENIG: oxidačně odolný a trvanlivý zlatý povlak

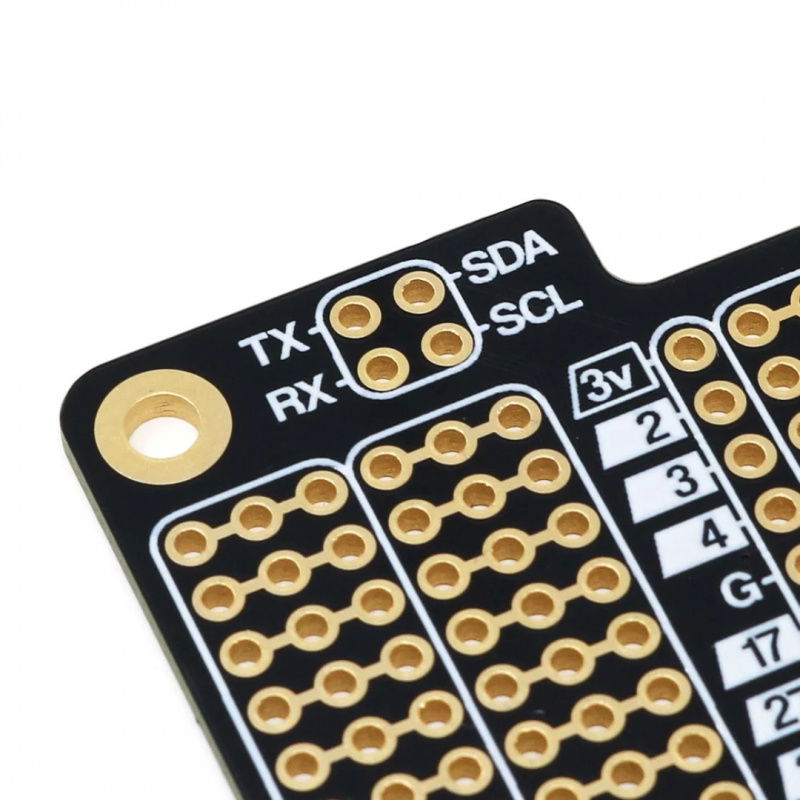

- Značky na zadní straně: usnadňují správnou montáž a orientaci
- Montážní otvory M2.5: kompatibilní s Raspberry Pi
Praktické aplikace
- Vytváření odolných a pájitelných projektů s Raspberry Pi
- Přenos návrhů prototypů z nepájivého pole do HAT
- Integrace integrovaných obvodů a periferních modulů
- Organizace připojení k I2C, UART a napájecím kolejnicím
- Ideální pro vzdělávání, prototypování a profesionální elektronické projekty
Technické specifikace desky
- Formát: HAT kompatibilní s 40pinovým Raspberry Pi
- Plochy pájecích plošek: 20 x 8 a 14 x 6
- Materiál: Pozlacená deska plošných spojů (ENIG)
- Montážní otvory: M2,5
- Rozměry: 65 x 56,5 mm
Obsah sady
- 1x deska ProtoMate
- 1x GPIO proužek
Deska má dvě pájecí oblasti - větší s ploškami 20 x 8 a menší se ploškami 14 x 6. Užitečné odkazy |
