Popis produktu: Expandér pinů GPIO I2C a LED ovladač - AW9523 - STEMMA AT / Qwiic - Adafruit 4886
Expandér pinů GPIO a ovladač LED. Je vybaven čipem AW9523 a poskytuje až 16 dalších GPIO vstupů / výstupů . Ke komunikaci s připojenými prvky využívá sběrnici I2C. Poskytuje možnost připojení až čtyř expandérů díky dostupnosti čtyř I2C adres. Umožňuje vám ovládat LED v rozsahu 256stupňového lineárního stmívání. Je napájen napětím v rozsahu od 2,5 V do 5,5 V.
Produkt je kompatibilní s Arduino a Raspberry Pi
Podrobná uživatelská příručka je k dispozici na webu výrobce, který obsahuje schémata připojení s jednotlivými řadiči a knihovnami pro prostředí Arduino IDE a Python .

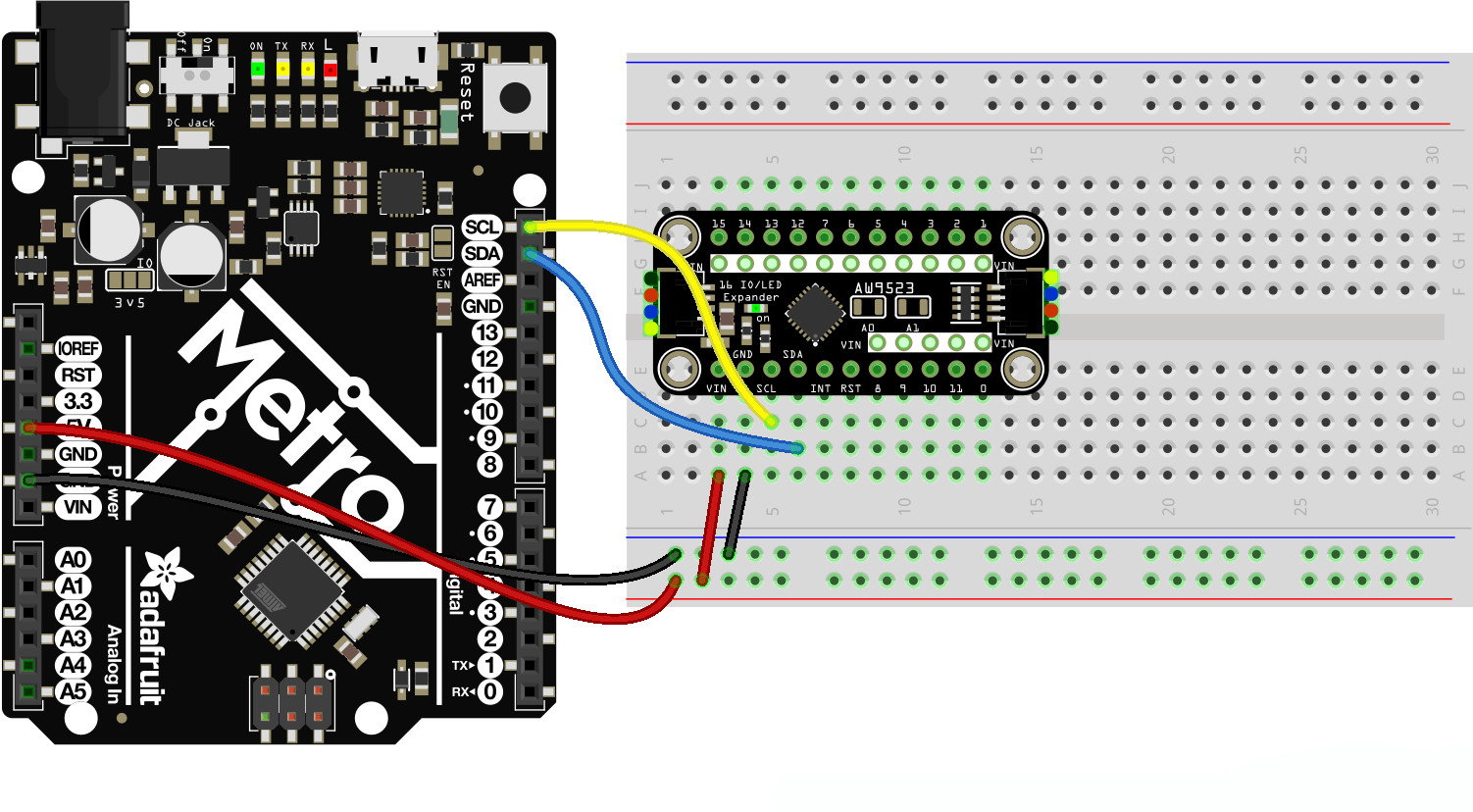

Schéma připojení modulu k desce Metro - derivát Arduino. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.
Popis pinout
Modul má výstupy ve formě pájecích podložek, ke kterým je třeba připojit konektory goldpin obsažené v sadě. Alternativně je prvek také vybaven konektory STEMMA QT / Qwiic , pomocí kterých je možné modul pohodlně připojit k desce řadiče - bez nutnosti dalšího pájení.
- VIN - napájecí kolík
- GND - základ systému
- SCL - logický pin, hodinová linka rozhraní I2C
- SDA - logický pin, datová linka rozhraní I2C
- STEMMA QT / Qwiic - propojení
- GPIO 0 - GPIO 15 - vstupní / výstupní piny
- INT - pin přerušení, varování o změně hodnoty na vstupu
- RST - resetovací kolík
- Propojka A0 a A1 - propojky, které konfigurují adresu komunikačního rozhraní
Technická specifikace modulu
- Čip: AW9523
- Typ modulu: výstupy expandéru a LED ovladače
- Počet vstupů / výstupů: 16
- Lineární stmívání LED: 256 kroků v režimu ovládání
- Konfigurace GPIO: nezávislá, volně konfigurovatelná
- Komunikační rozhraní: I2C (adresa zvolená propojkou AD1 / AD0)
- Adresa rozhraní I2C:
- výchozí: 0x58
- alternativní: 0x59, 0x5A, 0x5B
- SDA, SCL, SHDN a všechny piny GPIO mohou přijímat 1,8V logický vstup
- ESD ochrana: ± 4000 V HBM (standardní metoda MIL-STD-883H, metoda 3015,8）
- Napájení: 2,5 V až 5,5 V
- Závěry:
- pájecí podložky
- Konektory STEMMA QT / Qwiic
- Rozměry: 38 x 17,8 x 4,5 mm
- Hmotnost: 2,5 g
Obsah soupravy

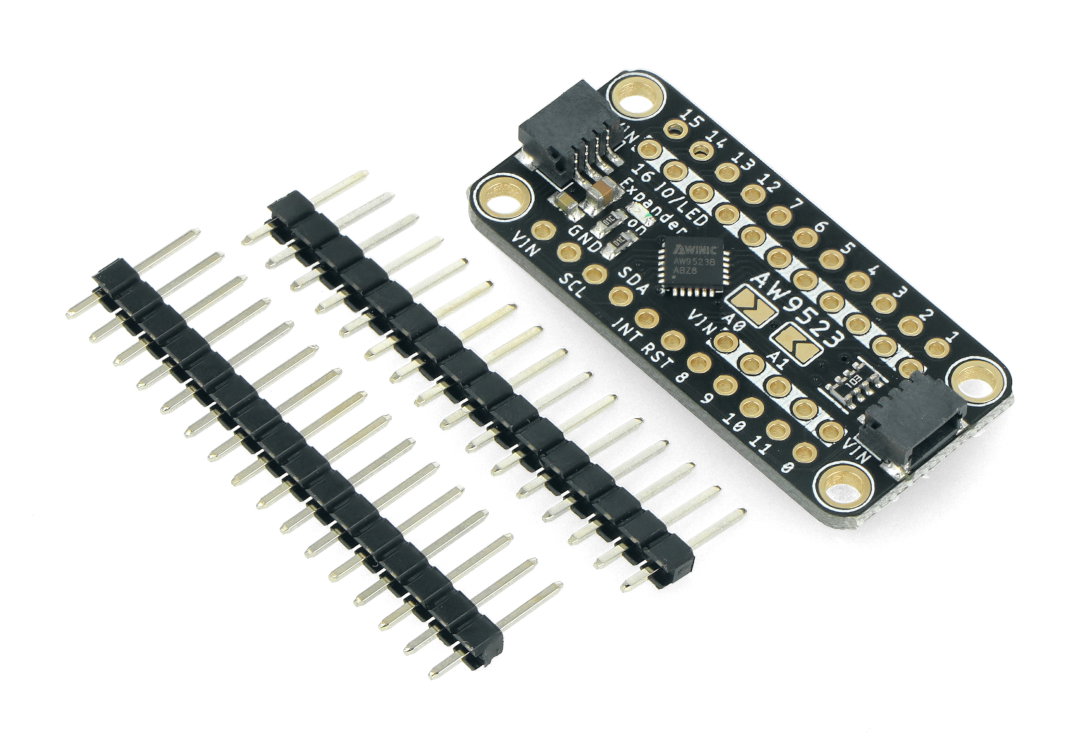

- Expandér AW9523 a modul ovladače LED
- Konektory Goldpin - rastr 2,54 mm
Expandér pinů GPIO I2C a ovladač LED od společnosti Adafruit.
