Popis produktu: PCF8575 - GPIO pin expander - I2C - STEMMA QT / Qwiic - Adafruit 5611

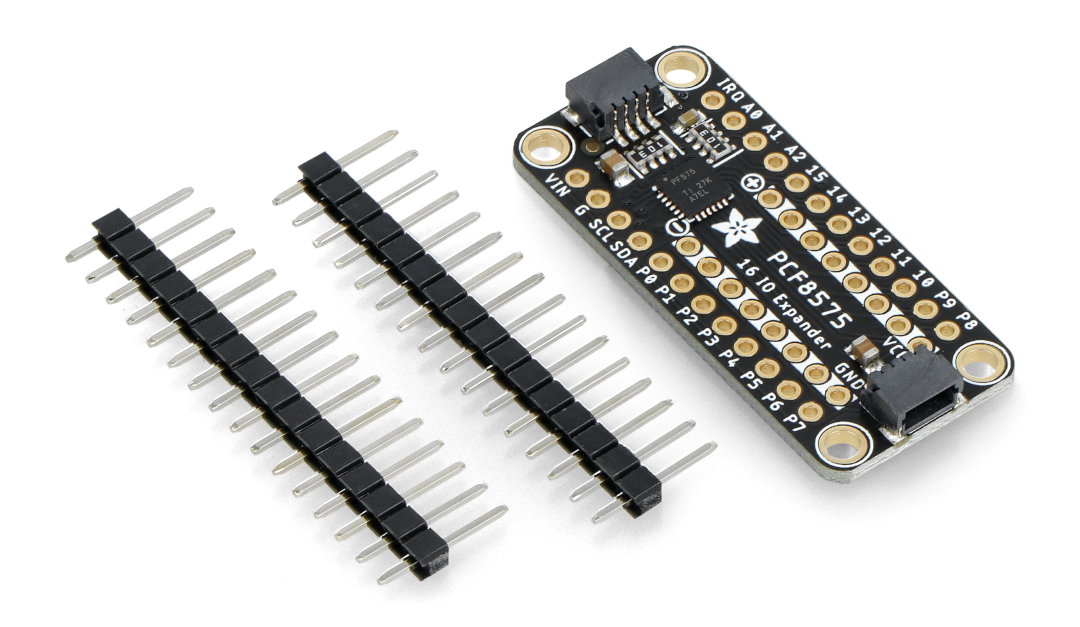

Adafruit pin expander vybavený čipem PCF8575 . Má až 16 pinů GPIO vstupů/výstupů , díky čemuž zvyšuje konstrukční možnosti použitých modulů. Komunikuje pomocí I2C sběrnice, má 3 konfigurovatelné adresy rozhraní. Na desce jsou dva konektory STEMMA QT / Qwiic a pájecí plošky, ke kterým by měl být připájen zlatý proužek obsažený v sadě.
PCF8575 - GPIO pin expander - I2C - STEMMA QT / Qwiic - Adafruit 5611.
Produkt kompatibilní s Arduino a Raspberry Pi!
Výrobce připravil podrobnou uživatelskou příručku , ve které naleznete návod na připojení modulu a ukázkový programový kód.
Komponenty obsažené v sadě.
Speciální vlastnosti modulu
- Režim více I/O - díky 3 adresním pinům můžete získat až 8 výstupů na jedné sběrnici, což dává celkem 8 x 16 = 128 GPIO na jedné I2C sběrnici
- Modul lze naprogramovat pomocí Arduino a CircuitPython - výrobce poskytuje knihovny a ukázkové programové kódy
- Deska má konektory STEMMA QT / Qwiic, které umožňují rychlé prototypování systémů bez nutnosti pájení konektoru
Obsah sady
- PCF8575 - expandér GPIO pinů - I2C - STEMMA QT / Qwiic - 1 kus
- Goldpin strip 1x16 pin - rastr 2,54 mm - 2 kusy
STEMMA QT/Qwiic konektor
Expandér je vybaven dvěma konektory STEMMA QT , umístěnými na okrajích desky. Tento standard zvyšuje možnosti prototypování, výrazně zrychluje proces propojení s vývojovými deskami a širokou škálou dalších senzorů. To vše se děje bez nutnosti pájení a pouze s použitím vhodného kabelu.

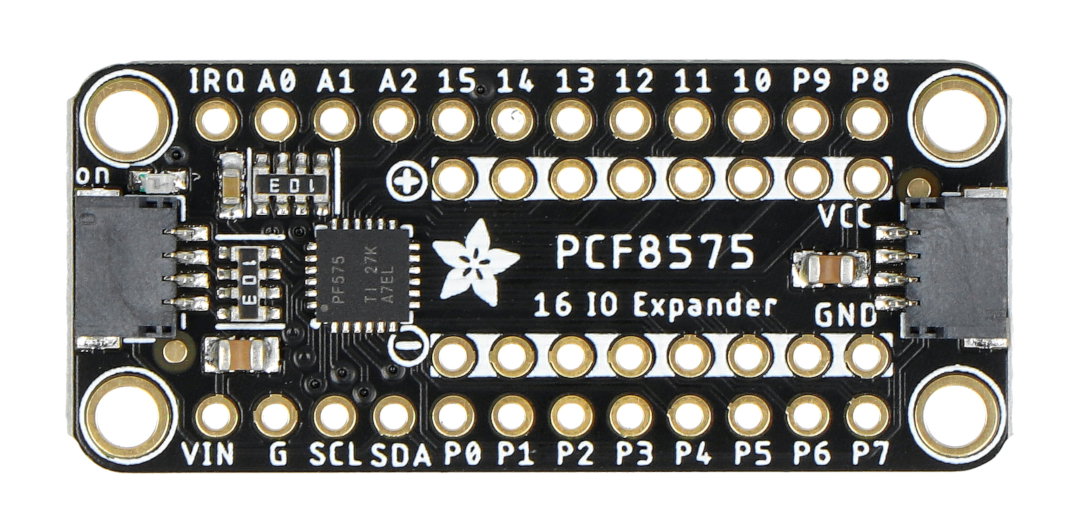

Popis pinu
- VIN - napájecí kolík 3V / 5V DC
- GND - systémové uzemnění
- SCL - hodinová linka sběrnice I2C
- SDA - datová linka sběrnice I2C
- P0 - P8 - I/O piny
- 10 - 15 - I/O piny

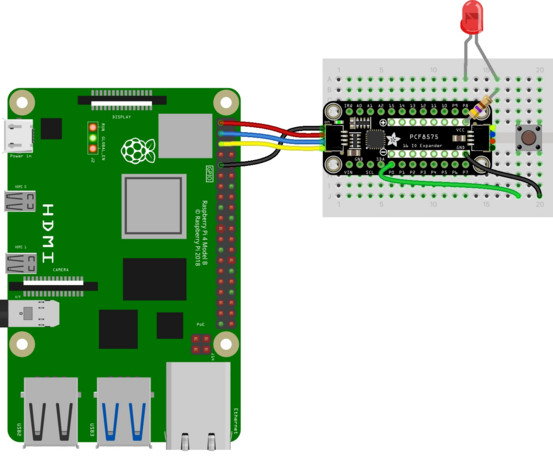

Příklad propojení expandéru s Raspberry Pi (není součástí dodávky).
PCF8575 - pin expander rozšiřuje možnosti desky o 16 GPIO.
Technická specifikace modulu
- Typ: GPIO pin expander
- Vestavěný čip: PCF8575
- Počet I/O: 16
- Komunikační rozhraní: I2C sběrnice

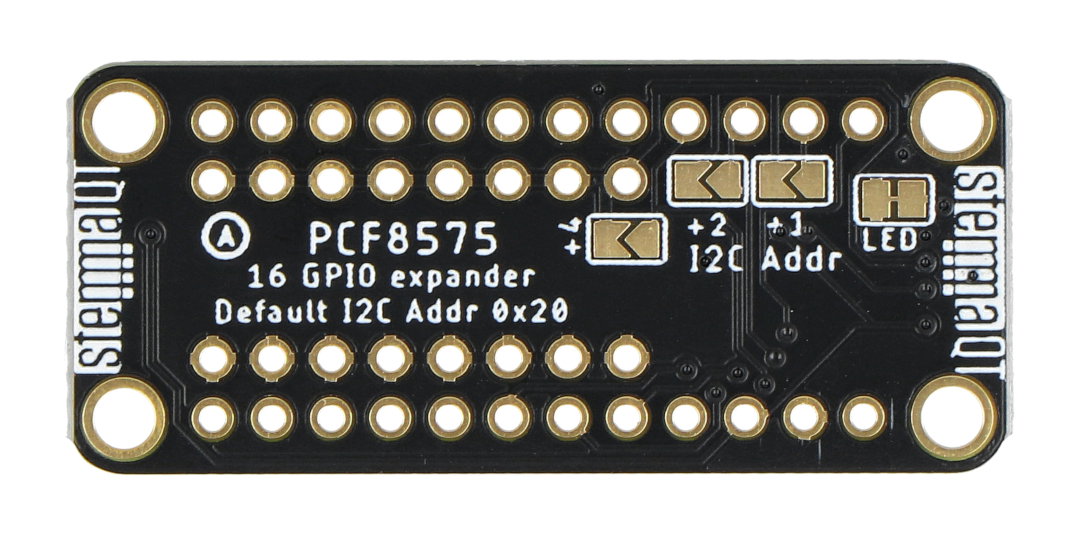

- Adresa rozhraní:
- výchozí: 0x20
- konfigurovatelné: od 0x20 do 0x27
- Napájecí napětí: 3V / 5V DC
- Vedení:
- STEMMA QT/Qwiic konektory
- pájecí plošky (součástí balení jsou zlaté konektory pro samopájení)
- Rozměry modulu: 40,8 x 17,7 x 4,5 mm
- Hmotnost: 2,6g
