Popis produktu: IO expander - 4-kanálový - s I2C multiplexerem - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664

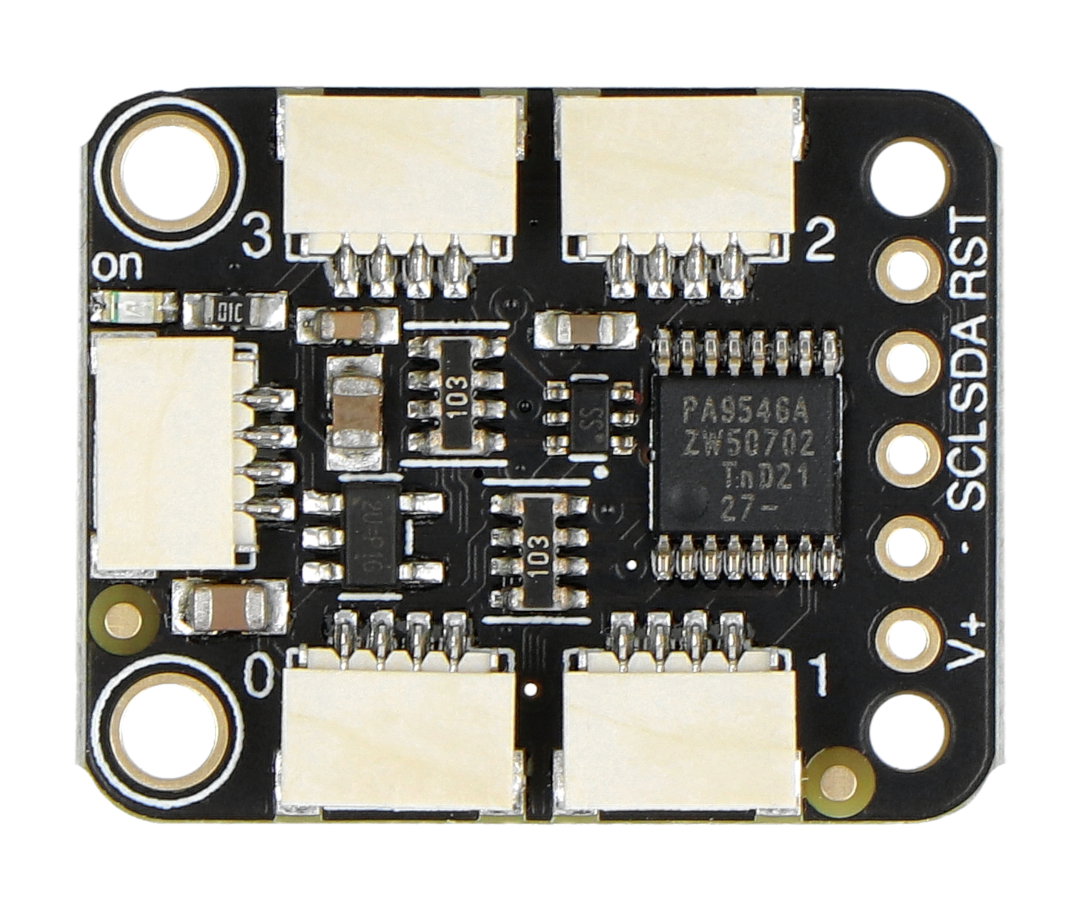

Modul s multiplexerem výrobce Adafruit a osazený čipem PCA9546 , který je náhradou oblíbeného čipu TCA9548A . Modul umožňuje připojit až 4 samostatné digitální sběrnice I2C k jednomu rozhraní mikrokontroléru. Adresa I2C sběrnice obsazená multiplexerem je 0x70 , lze ji také konfigurovat v rozsahu od 0x70 do 0x77 pomocí propojek umístěných na zadní straně modulu. Pinouty jsou konektory STEMMA QT/Qwiic , rovnoměrně rozmístěné po obou stranách desky.
IO expandér - 4-kanálový - s I2C multiplexerem - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664.
Příklad schéma zapojení. Předmětem prodeje je pouze rozšiřovač pinů - Raspberry Pi, kabely a periferie nutno dokoupit.
Schéma zapojení a popis pinů
Piny modulu jsou konektory STEMMA QT / Qwiic, které umožňují rychlé připojení k periferním zařízením bez nutnosti pájení. Spojte kolíky podle níže uvedených vztahů:
- VIN - 3 V napájecí kolík (červený vodič)
- GND - uzemnění systému (černý vodič)
- SCL - hodinová linka sběrnice I2C (žlutý vodič)
- SDA - datová linka sběrnice I2C (modrý vodič)
Produkt kompatibilní s Arduino a Raspberry Pi!
Výrobce připravil uživatelskou příručku , která obsahuje podrobný popis pinů a ukázkový kód programu - podívejte se!
Technická specifikace modulu
- Typ: IO expandér s multiplexerem
- Vestavěný čip: PCA9546
- Počet kanálů: 4
- Komunikační rozhraní: I2C sběrnice
- Adresa sběrnice: 0x70, nastavitelná od 0x70 do 0x77
- Napájecí napětí: 3 V až 5 V nebo 3 V / 500 mA
- Piny: STEMMA QT/Qwiic konektory
- Rozměry desky: 25,3 x 20,3 x 4,8 mm
- Hmotnost: 2,5g
Obsah sady

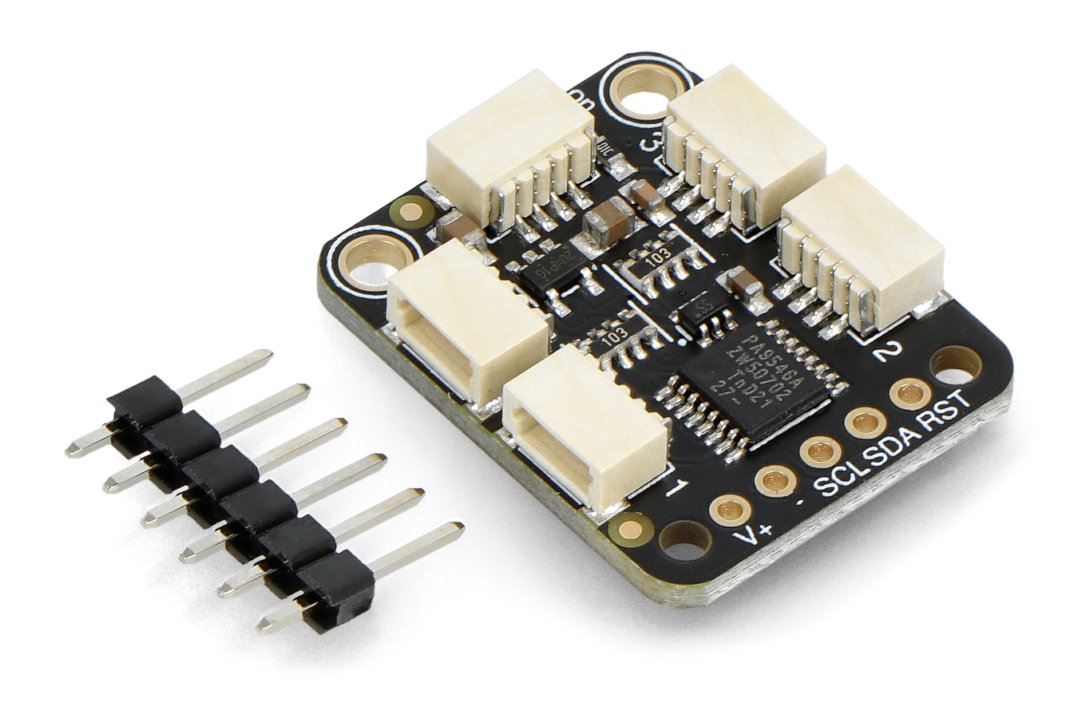

- Svodový expandér - 4-kanálový - s I2C multiplexerem - PCA9546 - STEMMA QT / Qwiic
- Proužek Goldpin 1x6 - rastr 2,54 mm
Komponenty obsažené v sadě.
