Popis produktu: Expandér svodů - 4-kanálový - s I2C multiplexerem - PCA9546 - Adafruit 5663
Multiplexer výrobce Adafruit vybavený čipem PCA9546 , který je náhradou oblíbeného čipu TCA9548A . Modul umožňuje připojit až 4 samostatné digitální sběrnice I2C k jednomu rozhraní mikrokontroléru. Adresa I2C sběrnice obsazená multiplexerem je 0x70 , lze ji také konfigurovat v rozsahu od 0x70 do 0x77 pomocí propojek umístěných na zadní straně modulu. Vývody jsou pájecí plošky, rovnoměrně rozmístěné po obou stranách desky, ke kterým by měly být připájeny konektory obsažené v sadě.

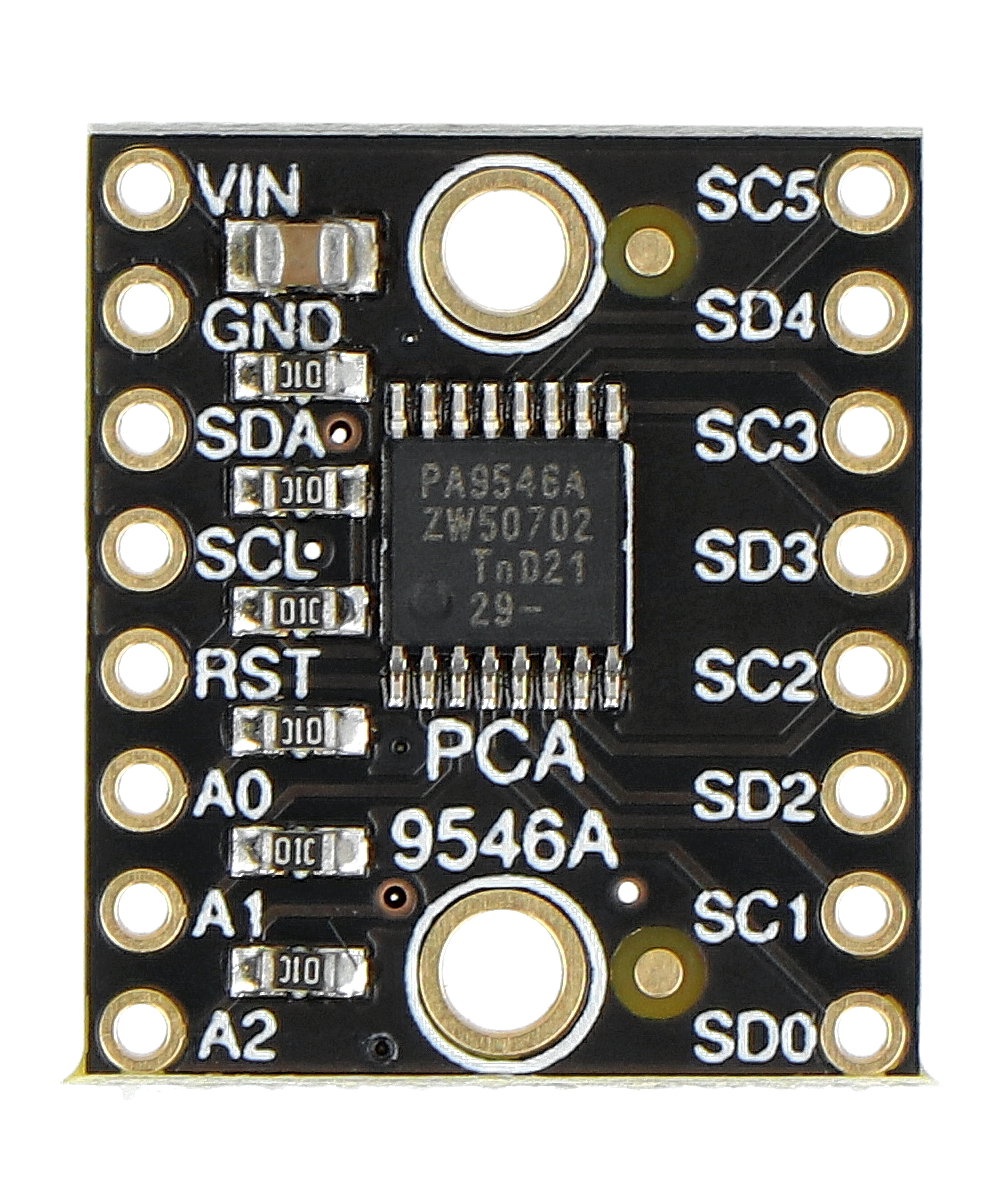

Expandér svodů - 4-kanálový - s I2C multiplexerem - PCA9546 - Adafruit 5663.

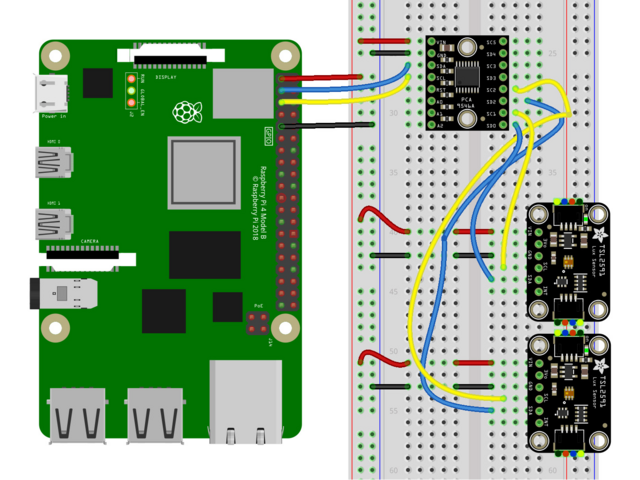

Příklad schéma zapojení. Předmětem prodeje je pouze expandér pinů - Raspberry Pi, dráty, prkénko a periferie nutno dokoupit zvlášť.
Schéma zapojení a popis pinů
Piny modulu jsou pájecí plošky, ke kterým by měly být připájeny přiložené konektory goldpin. Poté připojte výstupy podle níže uvedených vztahů:
- VIN - 3 V napájecí kolík (červený vodič)
- GND - uzemnění systému (černý vodič)
- SCL - hodinová linka sběrnice I2C (žlutý vodič)
- SDA - datová linka sběrnice I2C (modrý vodič)
Produkt kompatibilní s Arduino a Raspberry Pi!
Výrobce připravil uživatelskou příručku , která obsahuje podrobný popis pinů a ukázkový kód programu - podívejte se!
Technická specifikace modulu
- Typ: svodový expandér s multiplexerem
- Vestavěný čip: PCA9546
- Počet kanálů: 4
- Komunikační rozhraní: I2C sběrnice
- Adresa sběrnice: 0x70, nastavitelná od 0x70 do 0x77
- Napájecí napětí: 3V až 5V
- Vývody: pájecí plošky
- Rozměry desky: 20,5 x 17,7 x 2,6 mm
- Hmotnost: 2,3g
Obsah sady
- Expandér svodů - 4-kanálový - s I2C multiplexerem - PCA9546
- Goldpin pásek 1x16 - rastr 2,54 mm

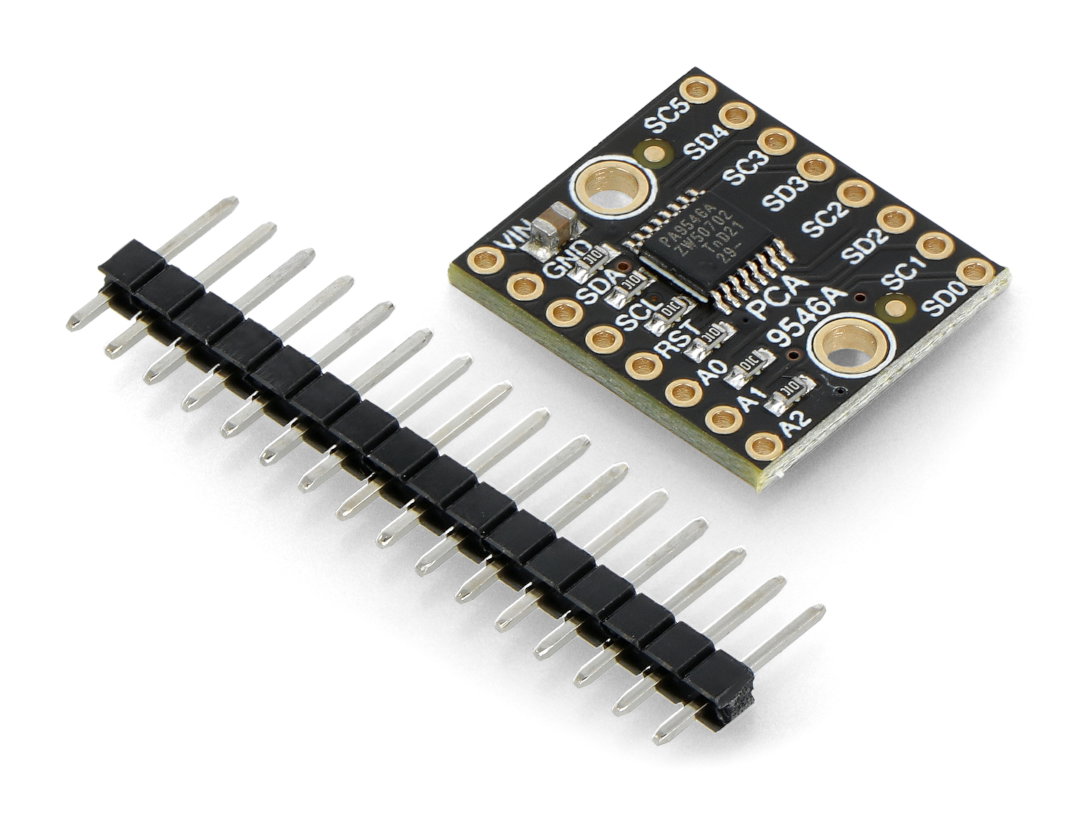

Komponenty obsažené v sadě.
