Popis produktu: ATtiny816 Breakout - rozšíření pro Arduino - s konektory - STEMMA QT / Qwiic - Adafruit 5681
ATtiny816 Breakout je modul vyráběný společností Adafruit, který funguje jako pin expander . Je navržen pro použití s deskami, které používají sběrnici I2C , jako je Arduino a Raspberry Pi. Rozšiřuje funkčnost těchto desek o dalších 12x GPIO, 9x ADC, 5x PWM, 1x NeoPixel, 1x EEPROM se 127 bajty paměti NVM (poslední bajt EEPROM slouží k výběru I2C adresy) a 1x pin přerušení. Modul je vybaven mikrokontrolérem ATtiny816 s 8 kB paměti Flash, 512 bajty RAM a 128 bajty paměti EEPROM.
ATtiny816 Breakout - rozšíření pro Arduino - s konektory - STEMMA QT / Qwiic - Adafruit 5681.
Produkt kompatibilní s Arduino a Raspberry Pi!
Před zahájením práce s modulem si také prostudujte uživatelskou příručku zpracovanou výrobcem.

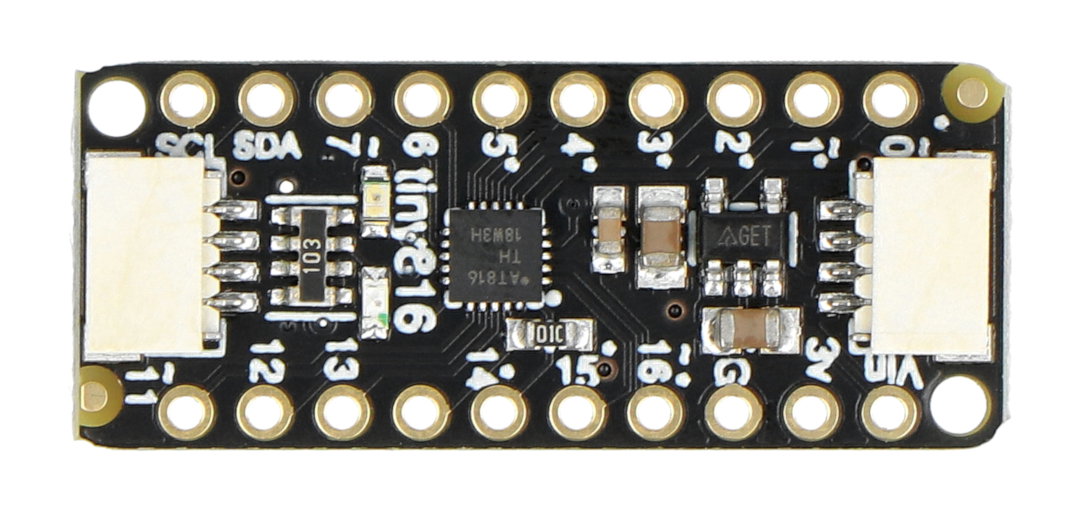

ATtiny816 Breakout.
Rozhraní nabízené deskou
- 12x GPIO s volitelnými pullup odpory: 0-5, 6, 8, 11, 14, 15, 16
- 9x 10bitové ADC vstupy - piny 0, 1, 2, 3, 4, 5, 14, 15, 16
- 5x 8bitové PWM výstupy - piny 0, 1, 7, 11, 16
- 1x výstup NeoPixel (až 60 pixelů)
- 1x EEPROM se 127 bajty paměti NVM - poslední bajt EEPROM slouží k výběru I2C adresy
- 1x výstup přerušení , který lze spustit libovolným příslušenstvím - pin 6
- 2x pin pro výběr adresy I2C - piny 12 a 13
- 1x LED

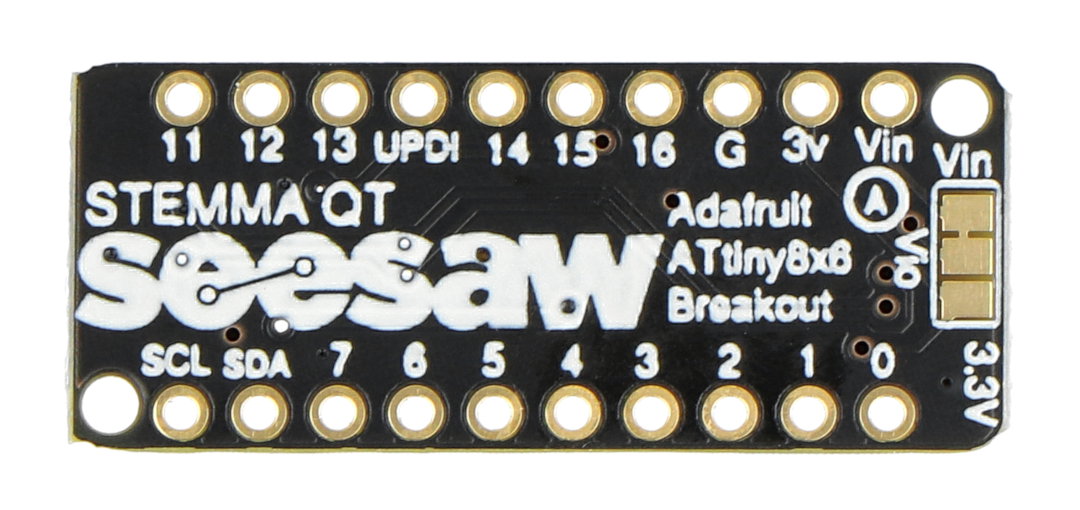

Popis kolíků desky
- VIN - napájecí kolík (od 2 V do 5 V)
- 3V - napájecí kolík (3,3V)
- GND - systémové uzemnění
- SCL - hodinový pin sběrnice I2C
- SDA - datový pin sběrnice I2C

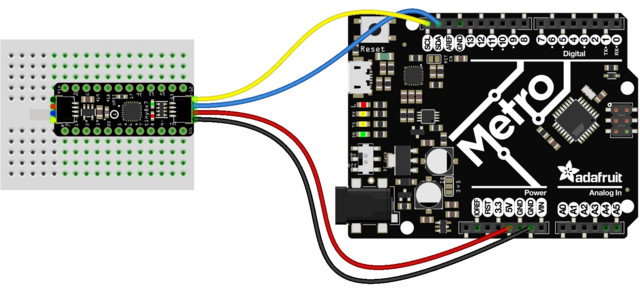

Příklad schéma zapojení.

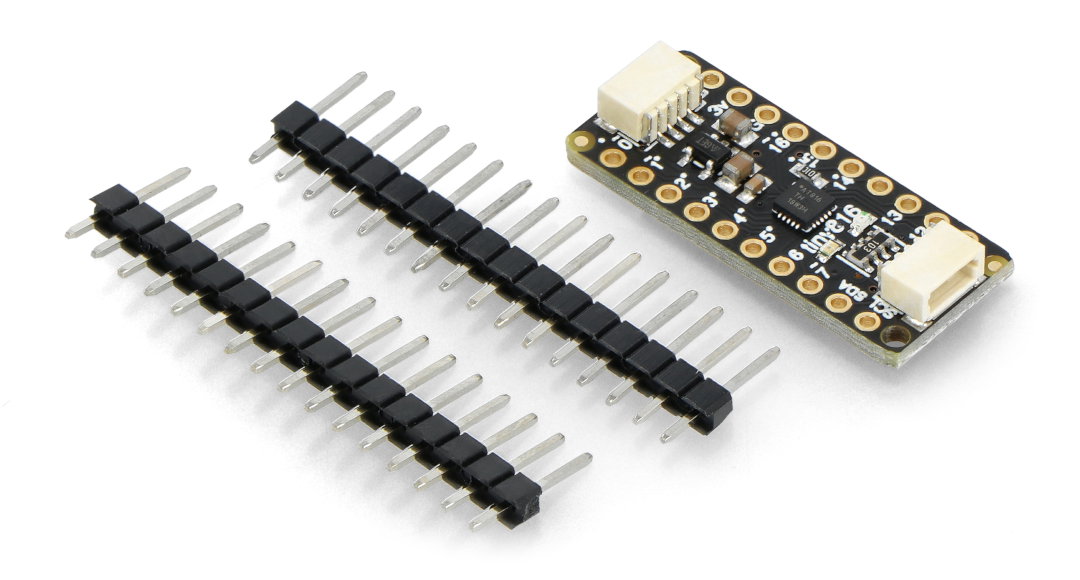

Obsah sady.
Technická specifikace modulu
- Typ: olověný expandér
- Vestavěný čip: ATtiny816
- Flash paměť: 8KB
- RAM: 512 bajtů
- EEPROM: 128 bajtů
- Oscilátor: až 20 MHz
- Vestavěný regulátor 3,3V
- Vývody: pájecí plošky, STEMMA QT / Qwiic
Obsah sady
- ATtiny816 Breakout - rozšíření pro Arduino - s konektory - STEMMA QT / Qwiic - Adafruit 5681
- Proužek Goldpin - rastr 2,54 mm - 2 kusy
