Popis produktu: Modul MCP23017 - GPIO pin expander - 16kanálový I2C - STEMMA QT / Qwiic - Adafruit 5346
Olověný expandér od Adafruit vybavený čipem MCP23017 . Umožňuje rozšířit počet pinů modulů jako Arduino nebo Raspberry Pi o dalších 16 I/O portů přes I2C rozhraní. Piny byly rozděleny do dvou sekcí : GPIOA A0-A7 a GPIOB B0-B7. Každý vodič má také samostatnou napájecí sekci GND. Modul má 3 adresové propojky, které umožňují konfiguraci až 8 různých adres , díky čemuž lze pomocí expandéru rozšířit počet pinů až na 128 . Napájecí napětí modulu je 3,3 V nebo 5 V.
Modul MCP23017 - GPIO pin expander - 16kanálový I2C - STEMMA QT / Qwiic - Adafruit 5346.

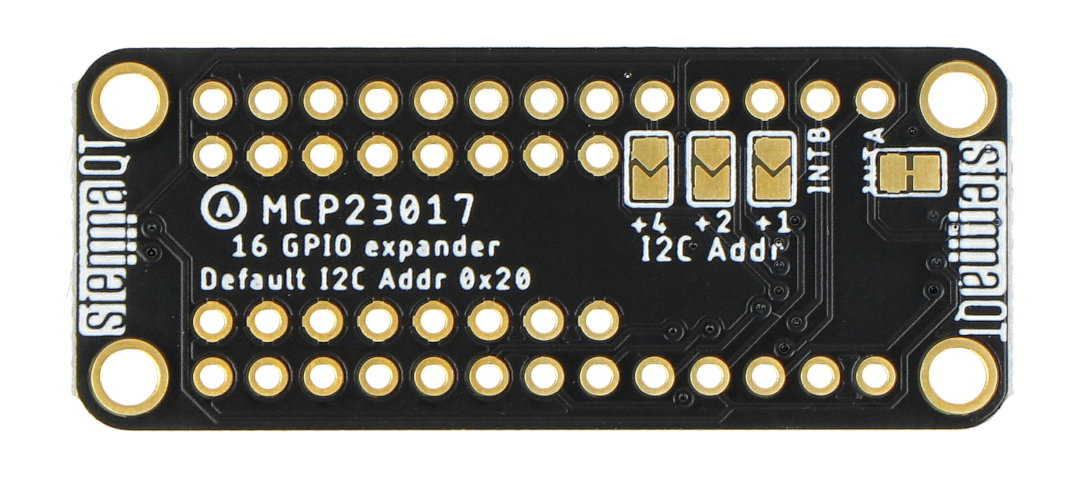

Modul má 3 propojky pro změnu I2C adresy.
Speciální vlastnosti modulu
- Režim více I/O - díky 3 adresním pinům můžete získat až 8 výstupů na jedné sběrnici, což dává celkem 8 x 16 = 128 GPIO na jedné I2C sběrnici
- Modul lze naprogramovat pomocí Arduino a CircuitPython - výrobce poskytuje knihovny a ukázkové programové kódy
- Deska má konektory STEMMA QT / Qwiic, které umožňují rychlé prototypování systémů bez nutnosti pájení konektoru

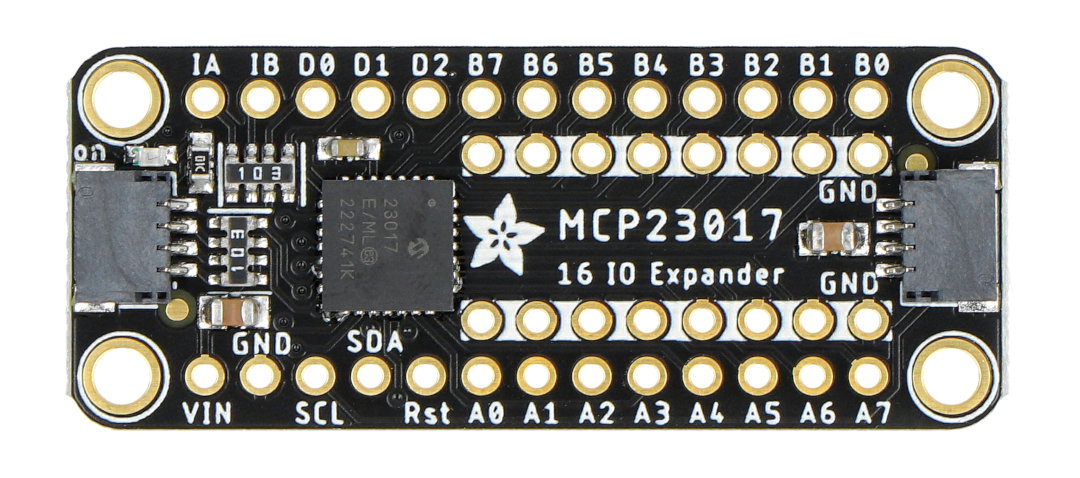

Popis pinů a schéma zapojení expandéru
Modul s expandérem MCP23017 komunikuje přes rozhraní I2C. Lze jej napájet 3,3 V i 5 V. Na desce jsou pájecí plošky, ke kterým je třeba připájet přiložený zlatý proužek, a konektory STEMMA QT / Qwiic, které nevyžadují pájení. Připojte kolíky, jak je popsáno níže:
- VIN - napájecí pin 3,3 V / 5 V
- GND - systémové uzemnění
- SCL - hodinová linka sběrnice I2C
- SDA - datová linka sběrnice I2C
- A0-A7, B0-B7 - vstupy / výstupy
- IA (INTA) - přerušovací kolík A
- IB (INTB) přerušovací kolík B
Příklad propojení expandéru s Raspberry Pi - prodává se pouze expandér, ostatní komponenty je nutné dokoupit.
Komponenty obsažené v sadě.
Technická specifikace modulu
- Typ: GPIO pin expander
- Vestavěný čip: MCP23017
- Počet pinů (vstup, výstup): 16
- Proudová účinnost jednoho IO: 25 mA
- Komunikační rozhraní: I2C sběrnice
- Adresa rozhraní: 0x20 (konfigurovatelné pomocí propojek adresy)
- Piny přerušení: INTA a INTB
- Rozměry: 43 x 18 x 5 mm
Obsah sady
- Modul MCP23017 - expandér GPIO pinů - 16kanálový I2C - 1 kus
- Goldpin pásek 1x16pin - rastr 2,54mm - 2 kusy
