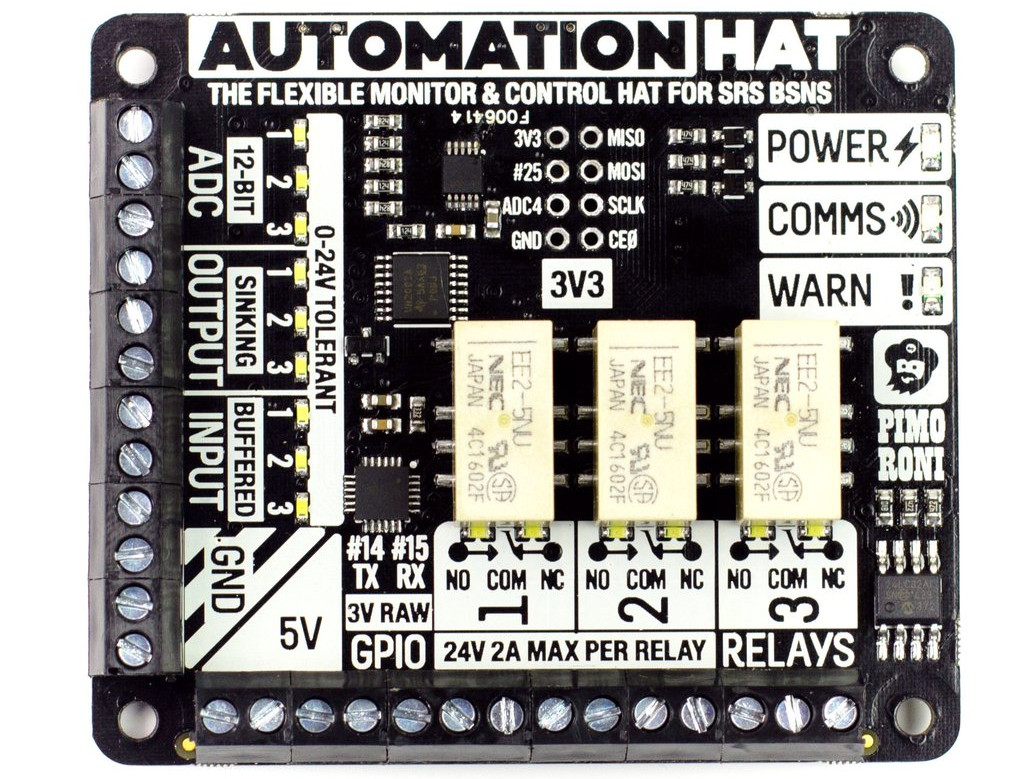

Popis produktu: Automation Hat 3x relé + LED - rozšíření pro Raspberry Pi
Modul pracuje s minipočítačem Raspberry Pi , namontovaným na konektorech GPIO, určených pro domácí automatizaci . Zařízení má 3kanálový reléový modul 24 V / 2 A, každý kanál má LED indikátor, takže můžete ovládat činnost instalace.
Hlavní rysy
- 3kanálové relé 24 V / 2 A (svorky NC a NO)
- 3x 12bitový ADC 0V až 24V
- 3x 24 V tolerantní vstupy do vyrovnávací paměti
- 3x 24V tolerantní výstupy
- 15x LED indikátor
- 1x 12bitový ADC od 0 do 3,3 V.
- 3,5 mm šroubení
- LED indikátory: napájení, komunikace, varování
- Závěry: SPI, TX, RX
- Kompatibilní s: Raspberry Pi 3, 2, B +, A +, Zero, Zero W.
- Plně smontováno
- Software připravený výrobcem nefunguje s Raspbian Wheezy
Komentáře
- Výrobce doporučuje použít vzdálenosti M2.5, aby se zabránilo kontaktu desky s portem HDMI.
- Zátěže pro výstupy by měly být připojeny k zemi, tj. 12 V / 24 V -> zátěž -> výstupní svorka -> zem
- Relé toleruje každé až 2 A a mělo by být spínáno vysoko
- Nepoužívejte síťové napětí
