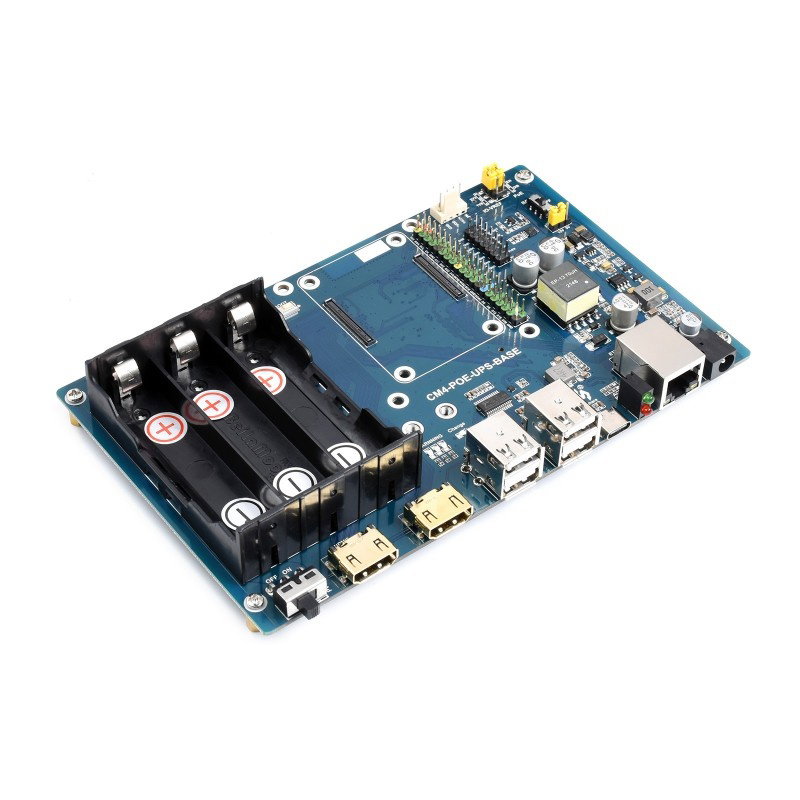

Popis produktu: Základna CM4-PoE-UPS - rozšiřovač pinů pro CM4 - PoE, Gigabit Ethernet, Dual HDMI, Quad USB 2.0 - Waveshare 22116
Rozšíření pro výpočetní modul 4 v podobě pokročilého expandéru pinů . Deska obsahuje řadu užitečných rozhraní a bateriový modul pro tři baterie , který umožňuje bezdrátové napájení CM4 . Základna CM4-PoE-UPS dále nabízí rozhraní USB, DC a PoE, 2x HDMI konektory, 4x USB 2.0 konektory, 1x programovací konektor USB Type-C, 2x indikační LED diody, 1x gigabitový ethernetový konektor, 40 GPIO pinů pro připojení periferií, 1x DSI konektor, 2x CSI konektory, 1x slot M.2 KEY a slot pro paměťovou kartu microSD.
Před zahájením práce se základnou CM4-PoE-UPS si prosím přečtěte uživatelskou příručku připravenou výrobcem.
Základna CM4-PoE-UPS - rozšiřovač pinů pro CM4.
Základna CM4-PoE-UPS - rozšiřovač pinů pro CM4 - PoE, Gigabit Ethernet, dva HDMI, čtyři USB 2.0 - Waveshare 22116.
Speciální vlastnosti základny CM4-PoE-UPS
- Určeno pro použití s CM4
- Umožňuje bezdrátové napájení modulu a navíc tři možnosti externího napájení: rozhraní USB, DC a PoE
- Má ochranné obvody proti přebíjení/vybíjení, zkratu a přepólování
- Je vybaven gigabitovým ethernetovým konektorem RJ45 a integrovaným obvodem PoE (5V/2,5A) kompatibilním se standardem 802.3af.
- Vybaven slotem M.2 KEY pro připojení NVME SSD nebo komunikačního modulu s rozhraním PCIE M.2 KEY
- Může nabíjet baterie a současně napájet systém z externího zdroje energie.
- Automaticky přepíná na napájení z baterie, pokud není k dispozici externí zdroj napájení, což zajišťuje bezproblémový a nepřetržitý provoz systému.
- Vestavěné konektory CSI a DSI mají 22 pinů s roztečí 0,5 mm, pro použití s kamerou a displejem s 15pinovými konektory s roztečí 1 mm se doporučuje zakoupit adaptér CSI a adaptér DSI.

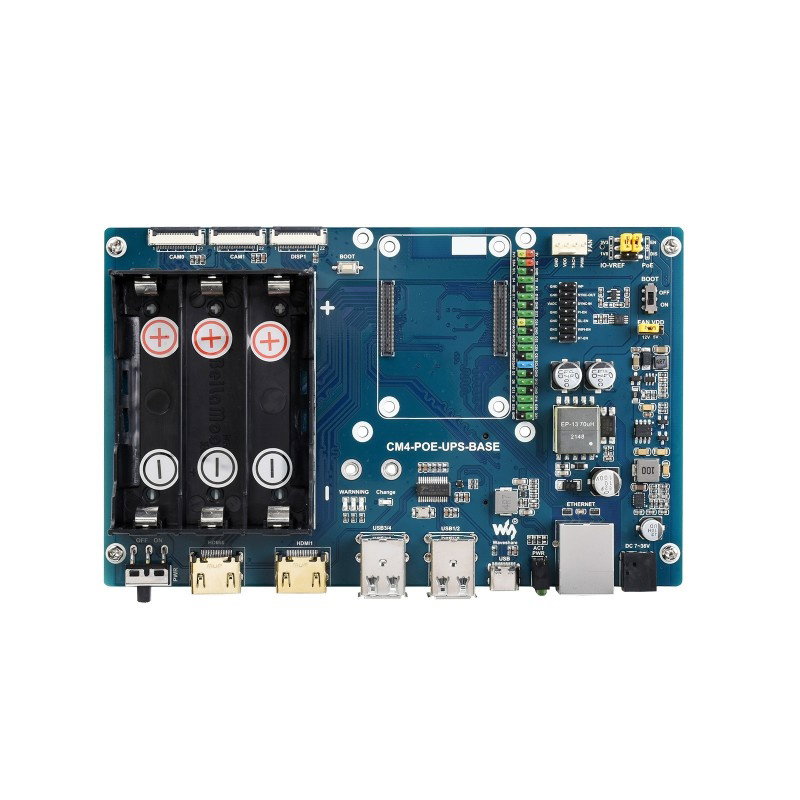

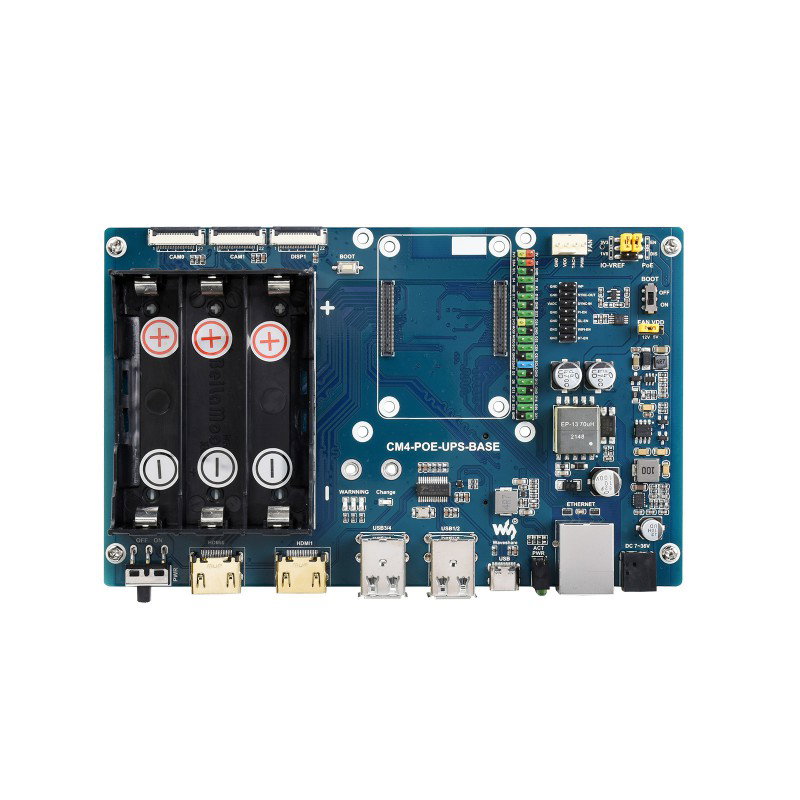

Uspořádání součástek na desce
Základní deska CM4-PoE-UPS obsahuje následující rozhraní:
- Košík na baterie pro 3 baterie 18650
- Tlačítko napájení – uživatel
- 2x HDMI konektor
- 4x USB 2.0 konektory
- 1x USB Type-C konektor pro programování
- 2x stavové LED diody informující o provozu CM4
- 1x gigabitový ethernetový konektor
- 1x DC zásuvka
- Konektory pro připojení ventilátoru
- 40 GPIO pinů
- Slot pro připojení Raspberry Pi Compute Module 4
- 1x DSI konektor
- 2x CSI konektor
- 1x slot M.2 KEY
- Slot pro paměťovou kartu MicroSD
- Slot baterie pro RTC

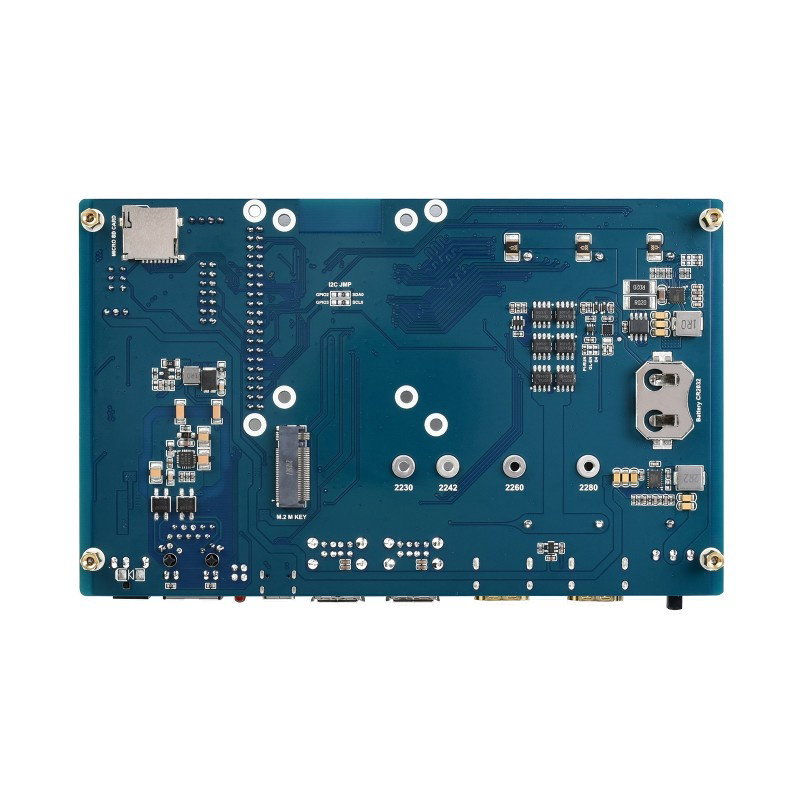

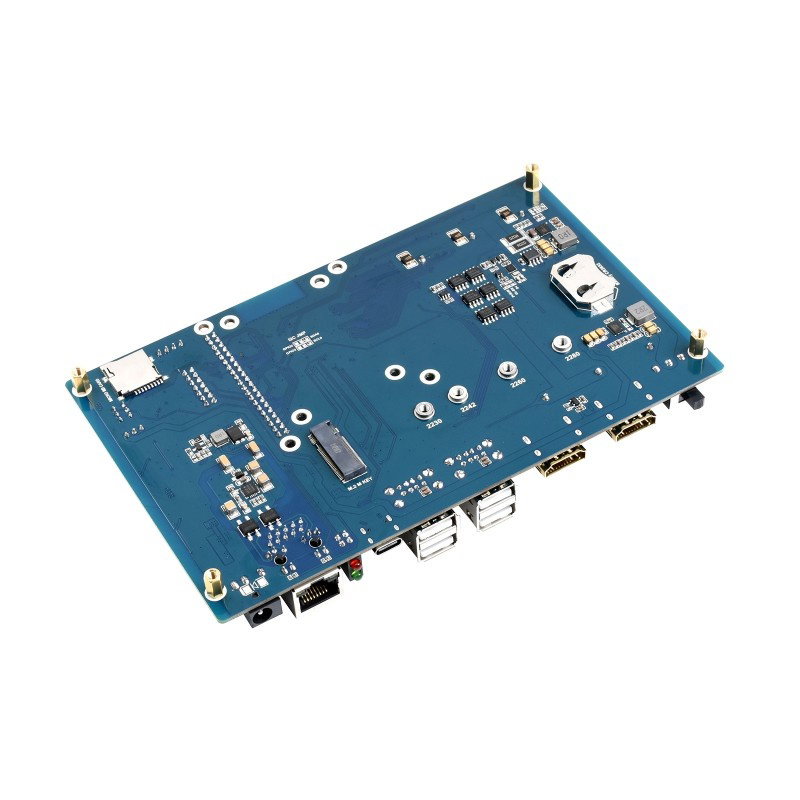

Pohled na součástky na desce.
Nejste si jisti, jak napájet CM4 pomocí PoE? Použijte základní desku CM4-PoE-UPS.
Technické specifikace
- Kompatibilní s Raspberry Pi Compute Module 4
- Vestavěný koš na baterie: ano
- 3x sloty pro Li-ion baterie 18650 (baterie se prodávají samostatně)
- Vybaven gigabitovým ethernetovým konektorem RJ45
- integruje obvod PoE kompatibilní s normou 802.3af (5 V/2,5 A)
- USB rozhraní: 4x USB 2.0 typ A
- Konektory:
- 40pinový GPIO Raspberry Pi
- Slot M.2 KEY pro připojení NVME SSD nebo komunikačního modulu s rozhraním PCIE M.2 KEY
- Konektor displeje: MIPI DSI port 1x (22pinový 0,5mm FPC konektor)
- Konektor kamery: MIPI CSI-2 port 2x (22pinový 0,5mm FPC konektor)
- Video konektor: HDMI 2x, podporuje 4K 30fps výstup
- RTC: vestavěné hodiny reálného času s bateriovým paticí a možností probuzení výpočetního modulu 4
- Paměť: Slot pro kartu microSD pro Compute Module 4 Lite (bez eMMC)
- Konektor ventilátoru: 5V/12V s nastavitelnou rychlostí
- Indikace provozu: LED dioda 2x
- Napájecí napětí: 7 V až 36 V
- Rozměry desky: 175 x 108 mm
Obsah sady
- 1 x Základní deska CM4-PoE-UPS s košem pro tři baterie
- 3x Li-Ion baterie 18650
- Montážní prvky
