Popis produktu: reTerminal E10-1 - PoE / rozšíření UPS, Gigabit Ethernet, LTE / 4G / 5G / LoRaWAN, RS485 / 232, CAN, SATA - Seeedstudio 103060001

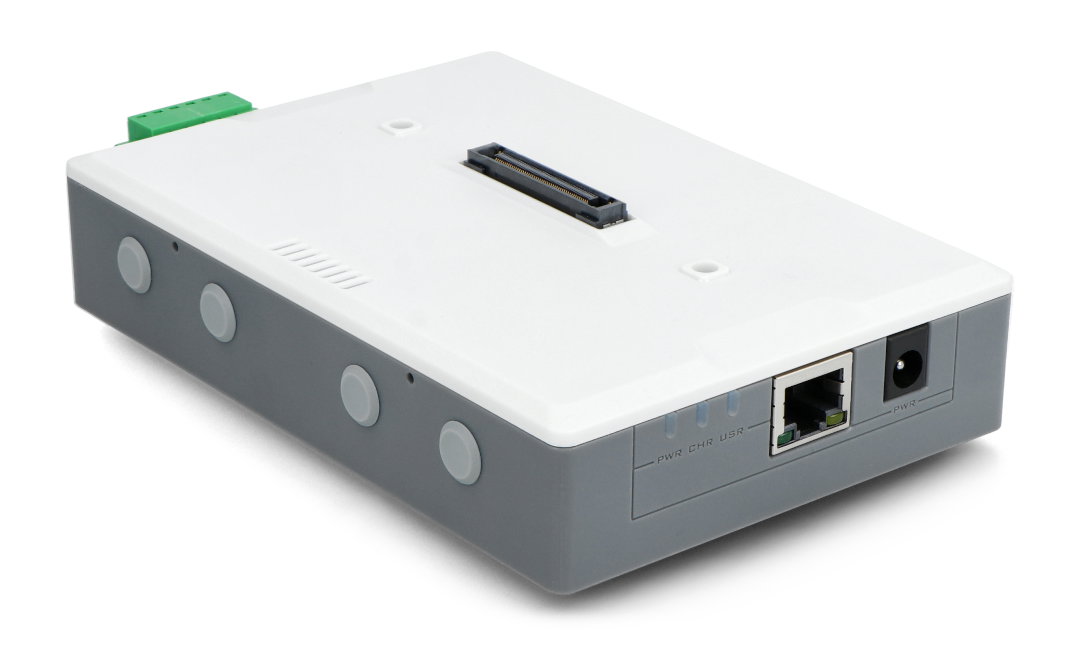

Rozšíření reTerminal E10-1 k reTerminal umožňuje napájení mobilních zařízení, bezdrátovou komunikaci a průmyslový přenos dat s podporou zvuku. Modul je vybaven gigabitovým ethernetovým konektorem , bezdrátovým komunikačním systémem LTE / 4G / 5G / LoRaWAN (není součástí dodávky), rozhraními RS485, RS232 a CAN Bus, stejně jako slotem M.2 key B, dvěma mikrofony a reproduktorem. , a funkce PoE a UPS pomocí baterií 18650. ReTerminal E10-1 je rozšiřující karta, kterou lze snadno připojit k reTerminálu pomocí vysokorychlostního průmyslového signálního konektoru. Modul umožňuje napájení pomocí Li-Ion 18650 baterie (není součástí dodávky) nebo DC zásuvky. Deska využívá modul Power over Ethernet (PoE), díky kterému lze reTerminal E10-1 nabíjet i přes konektor Gigabit Ethernet RJ45.
Zařízení pro komunikaci LTE / 4G / 5G / LoRaWAN vyžaduje přídavný modul Mini PCIe - není součástí dodávky.

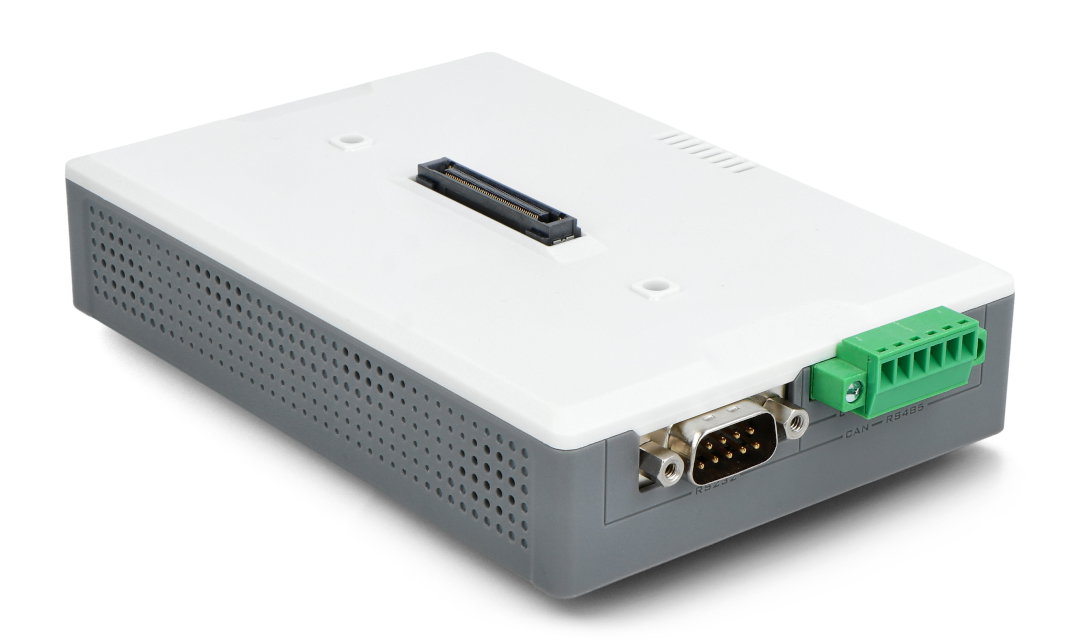

ReTerminal E10-1 vybavený např. s rozhraním RS232, RS485 a CAN.

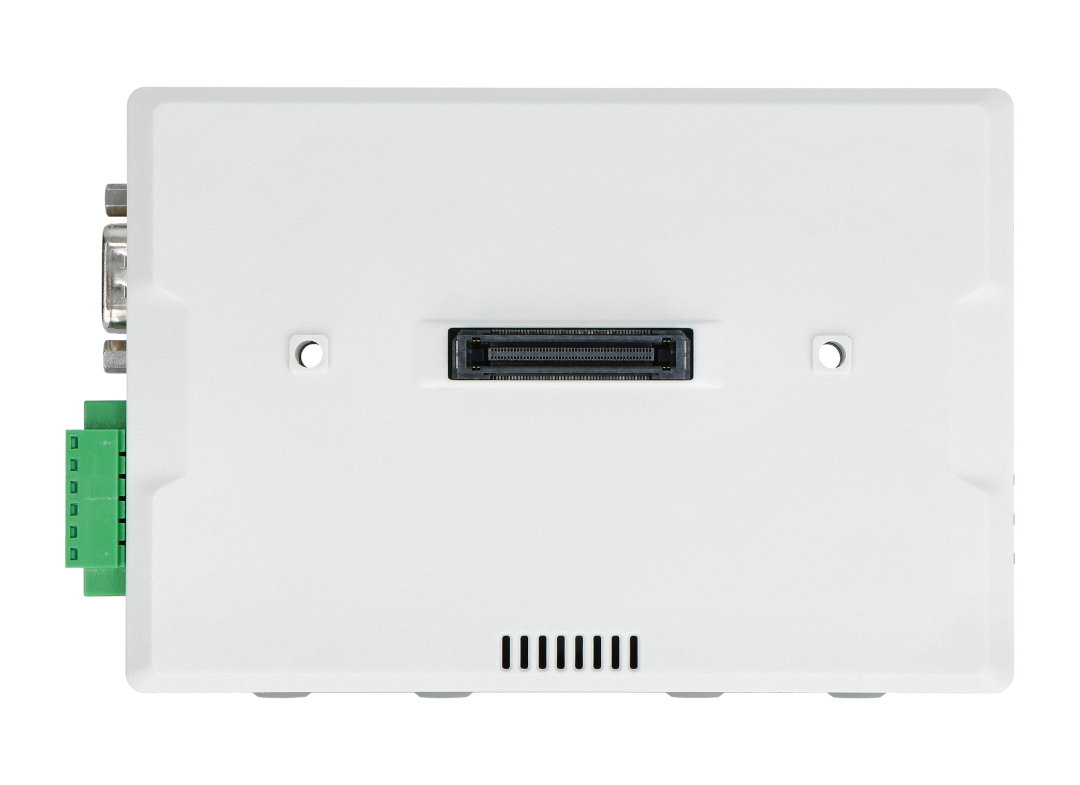

Zařízení je vybaveno 100pinovým konektorem pro připojení k reTerminálu.Hlavní vlastnosti reTerminal E10-1
- Alternativní režimy napájení : dvě baterie Li-Ion 18650 (nejsou součástí dodávky), DC zásuvka a funkce PoE
- Bezdrátová komunikace : LoRaWAN / LTE / 4G / 5G (pomocí přídavného modulu - není součástí dodávky)
- Průmyslová rozhraní : RS485, RS232 a CAN Bus
- Úložiště : M.2 klíč B, podpora SATA 2.0 SSD
- Integrovaný zvuk : dva mikrofony a reproduktor umožňují rozšířit možnosti umělé inteligence (AI)
Aplikace modulu
- Průmysl: monitorování strojů, bezpečnostní alarm, přenos a ukládání dat na průmyslové úrovni
- Zemědělství: monitorování plodin, bezdrátová komunikace LoRa / LTE / 5G
- Domov: sledování domu, bezpečnostní alarm
- Jednotlivec: počítač interakce člověk-stroj

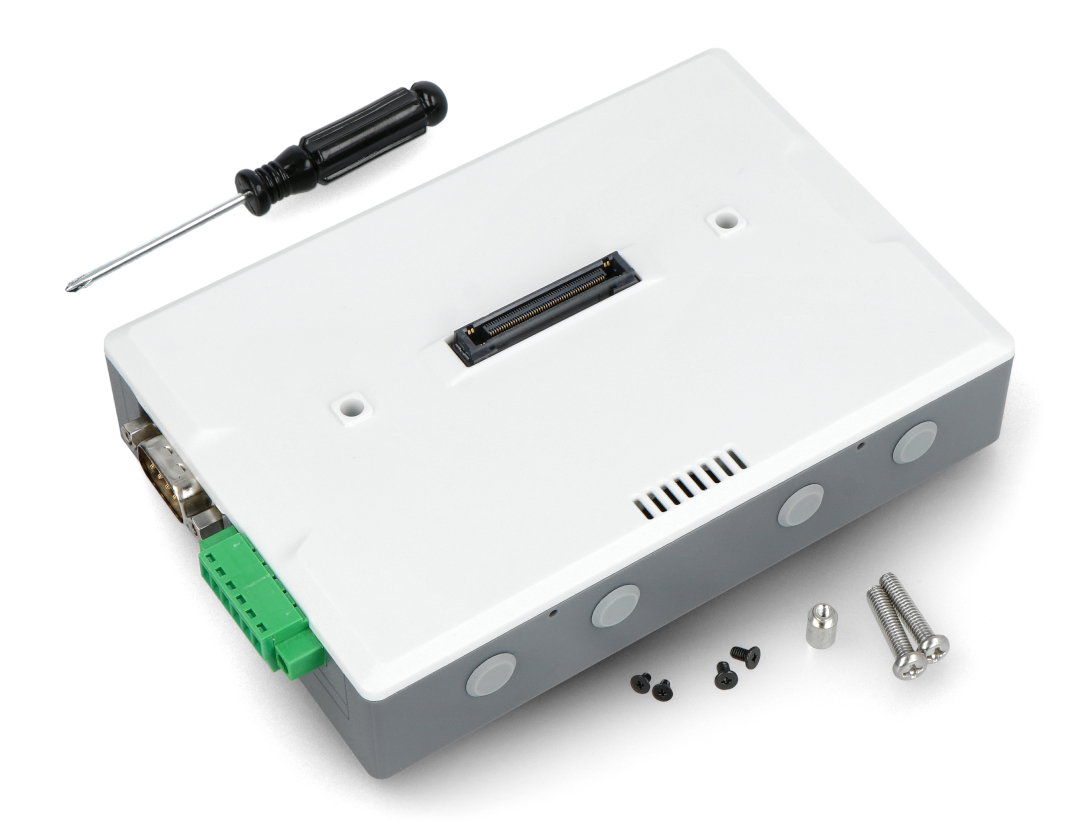

Obsah sady
- reTerminal E10-1 - rozšíření PoE/UPS, Gigabit Ethernet, LTE/4G/5G/LoRaWAN, RS485/232, CAN, SATA - Seeedstudio 103060001
- Šroubovák
- Sada montážních šroubů
reTerminal E10-1 - rozšíření PoE / UPS, Gigabit Ethernet, LTE / 4G / 5G / LoRaWAN, RS485 / 232, CAN, SATA - Seeedstudio 103060001.
Obsah sady.Specifikace ReTerminal E10-1
- Napájení:
- DC: 12 V / 4 A (má přepěťovou ochranu, nad 15,6 V)
- PoE: RJ45, maximálně 25W
- UPS: 2x Li-Ion 18650 baterie (s ochranou proti přehřátí)
- Maximální rychlost přenosu dat:
- Rozhraní RS485: 256 000 baudů
- Rozhraní RS232: 256 000 baudů
- Rozhraní CAN: 500 kB/s (v běžném režimu), 8 Mb/s (v režimu FD)
- Počet antén: 4
- Ethernetový čip: LAN7800 s podporou PoE
- Komunikační rozhraní s reTerminal: 100-pin
- Rozhraní disku: M.2 klíč B, USB 3.0 Gen1 a SATA 2.0
- Mini PCIe rozhraní: UART, USB 2.0, I2C, SPI
- Slot pro SIM kartu: LTE / 4G / 5G
- Mikrofon: 2x analogový mikrofon
- Reproduktor: 8Ω / 1W
- Ventilátor: 3pinový konektor
- Bezdrátová komunikace:
- Rozhraní M.2: podpora 4G / 5G
- Mini PCIe: podpora LTE / 4G / LoRaWAN
- LED1: Indikátor stavu stejnosměrného napájení
- LED2: indikátor stavu baterie, bliká během spouštění a přestane blikat, když je ovladač baterie dokončen. Pokud se baterie nabíjí, bude LED trvale svítit, jinak zhasne
- LED3: Uživatelská LED
- Rozměry: 140x95x30mm
