Nano Base Board (C) - pin expandér s 8MPx kamerou pro Raspberry Pi Compute Module 4 Lite/eMMC - Waveshare 23451
Nano Base Board (C) je kompaktní pin expandér pro Raspberry Pi Compute Module 4 Lite / eMMC . Tato malá vývojová deska je vybavena kamerou IMX219-D160 s rozlišením 8 MPx a dalšími konektory rozšiřujícími možnosti modulu, nabízí 40 pinů GPIO, port USB 2.0, konektor DSI a port miniHDMI . U verze Lite je navíc k dispozici slot na microSD kartu. Deska je napájena 5 V přes USB C konektor a má rozměry 55 x 40 mm.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Nano Base Board (C) - pin expander s 8 MPx kamerou pro Raspberry Pi Compute Module 4 Lite / eMMC - Waveshare 23451
Nano Base Board (C) pro Raspberry Pi CM4 Lite / eMMC je pin expander ve formě overlay, který umožňuje plné využití dostupných rozhraní. Deska vybavená kamerou s rozlišením 8 MPx a pozorovacím úhlem 160° je určena pro různé aplikace včetně aplikací vyžadujících vizualizaci. Štít má 40pinový konektor GPIO , port USB 2.0 pro připojení periferních zařízení, konektor DSI a port miniHDMI , který podporuje výstup 4K při 30 fps , ideální pro multimediální aplikace. Navíc slot na microSD kartu pro verzi Lite umožňuje uložení operačního systému a dat. Deska je napájena a programována přes USB C konektor, který napájí 5V. Rozměry základní desky Nano (C) jsou pouze 55 x 40 mm , díky čemuž je extrémně kompaktní a snadno se integruje do různých projektů, jako jsou monitorovací a video monitorovací systémy, domácí a průmyslová automatizace nebo vzdělávací a prototypové projekty. .
Produkt kompatibilní s Raspberry Pi Compute Module 4
Výrobce připravil uživatelskou příručku , která usnadní integraci overlay s Raspberry Pi CM4.
Nano Base Board (C) - pin expandér s 8 MPx kamerou pro Raspberry Pi Compute Module 4 Lite / eMMC - Waveshare 23451.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Štít má 40pinový konektor GPIO, port USB 2.0, konektor DSI a port miniHDMI.
Speciální vlastnosti Nano Base Board (C)
- Podpora pro varianty Lite a eMMC Raspberry Pi Compute Module 4 (CM4).
- 40pinový konektor GPIO pro snadné připojení modulů HAT.
- Port USB 2.0 typu A a port miniHDMI podporující video výstup 4K / 30 fps.
- MIPI DSI konektor pro připojení zobrazovacího rozhraní.
- Slot pro kartu TF pro modul Lite Compute Module 4.
- Integrovaná kamera IMX219-D160 s rozlišením 8 MPx a úhlem záběru 160°.
- Přepínač BOOT umožňuje vybrat rozhraní USB: typ C pro režim programování nebo typ A pro normální spouštění.
- Indikátory ACK a PWR informující o stavu provozu a napájení CM4.

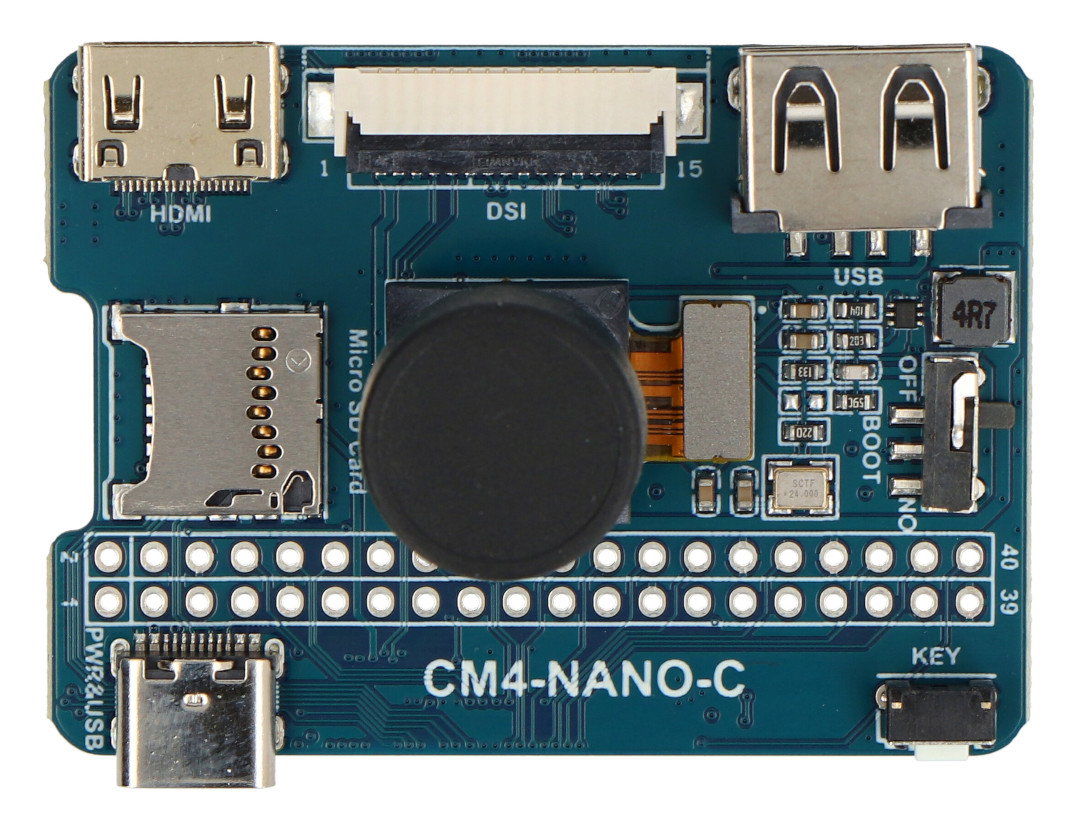

Uspořádání prvků na desce

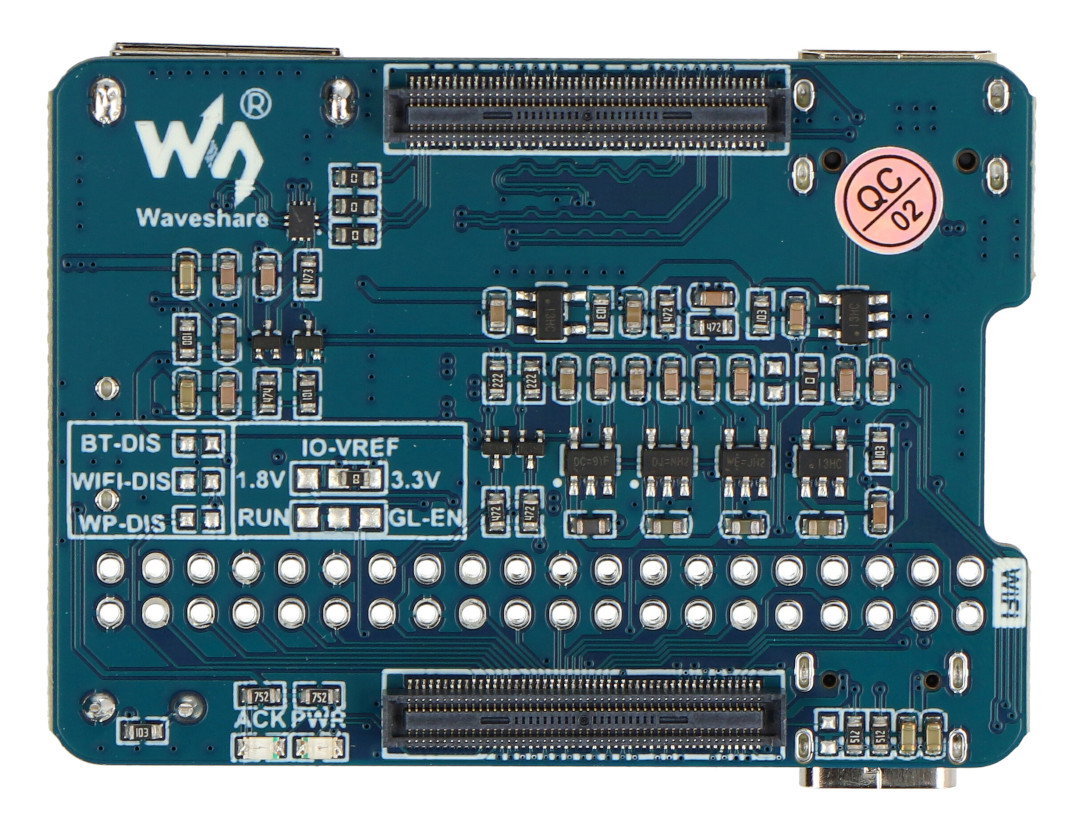

- Patice CM4 - vhodná pro všechny varianty Raspberry Pi Compute Module 4
- miniHDMI konektor - podporuje výstup 4K / 30 fps
- DSI konektor - MIPI DSI zobrazovací rozhraní
- USB 2.0 konektor - pro připojení různých typů USB zařízení
- Slot pro microSD kartu - pro připojení paměťové microSD karty
- USB konektor - pro 5V napájení / programování
- 40pinový GPIO header pro připojení stínění
- Kamera IMX219-D160 - 8 MPx, 160° zorné pole
- Uživatelské tlačítko
- BOOT spínač
ON: Přepněte rozhraní USB na typ C, po zapnutí vstoupí do režimu stahování (nakonfigurováno jako velkokapacitní disk)
OFF: Přepněte rozhraní USB na rozhraní typu A, po zapnutí nepřejde do režimu stahování (zavedení z eMMC nebo microSD karty) - Indikátor ACK - provozní stav CM4
- Indikátor PWR - stav napájení CM4
Uspořádání prvků na základní desce Nano (C).

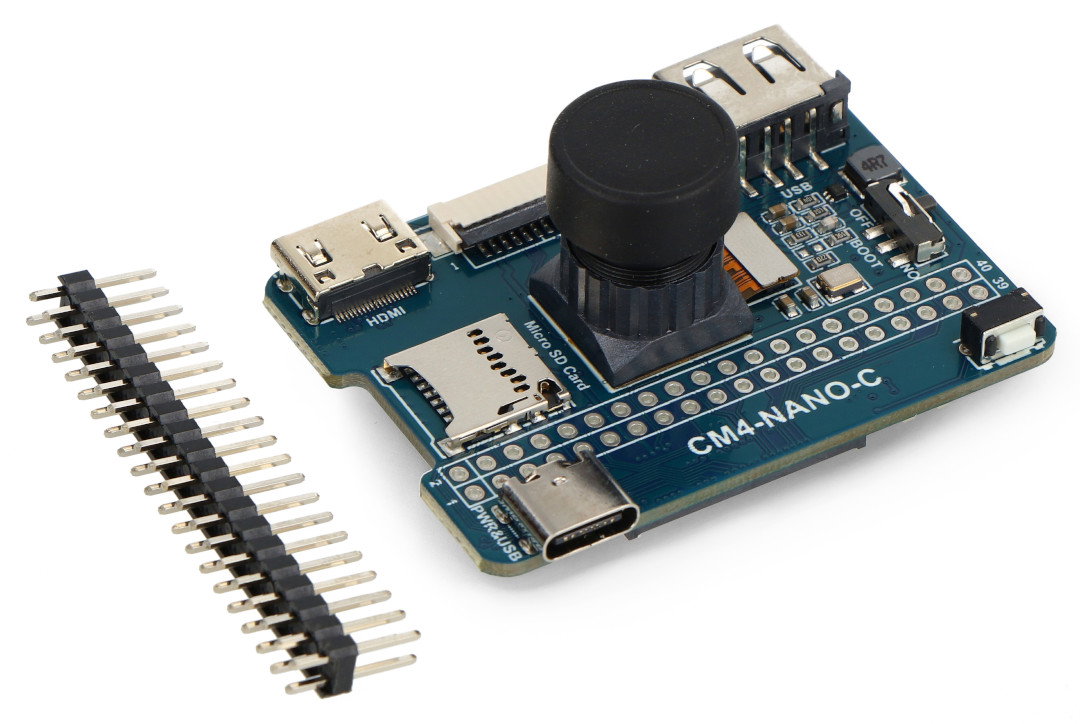

Prvky obsažené v sadě.
Technické specifikace Nano Base Board (B)
- Patice CM4: kompatibilní se všemi variantami Compute Module 4
- GPIO piny: 40
- USB rozhraní: 1x USB 2.0 typ A konektor
- Rozhraní displeje: 1x MIPI DSI port (15pinový FPC konektor s roztečí 1,0 mm)
- Video rozhraní: 1x miniHDMI port (podporuje výstup 4K/30 fps)
- Paměť: Slot na microSD kartu pro Compute Module 4 Lite (bez eMMC)
- Napájecí napětí: 5V
- Fotoaparát: IMX219-D160 (8 MPx, FoV 160°)
- Rozměry: 55 x 40 mm
Nastavte obsah
- 1x Nano Base Board (C) - pin expander pro Raspberry Pi Compute Module 4
- 1x kamera IMX219-D160
- 1x 2x20 kolíkový pás s rovnými kolíky - rozteč 2,54 mm
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Šířka | 11,5 cm |
| Výška | 6,5 cm |
| Hloubka | 3 cm |
| Hmotnost | 0,04 kg |
