Popis produktu: Grove ADS1115 - 16bitový převodník ADC - 4kanálový - štít pro Raspberry Pi - Seeedstudio 103030279

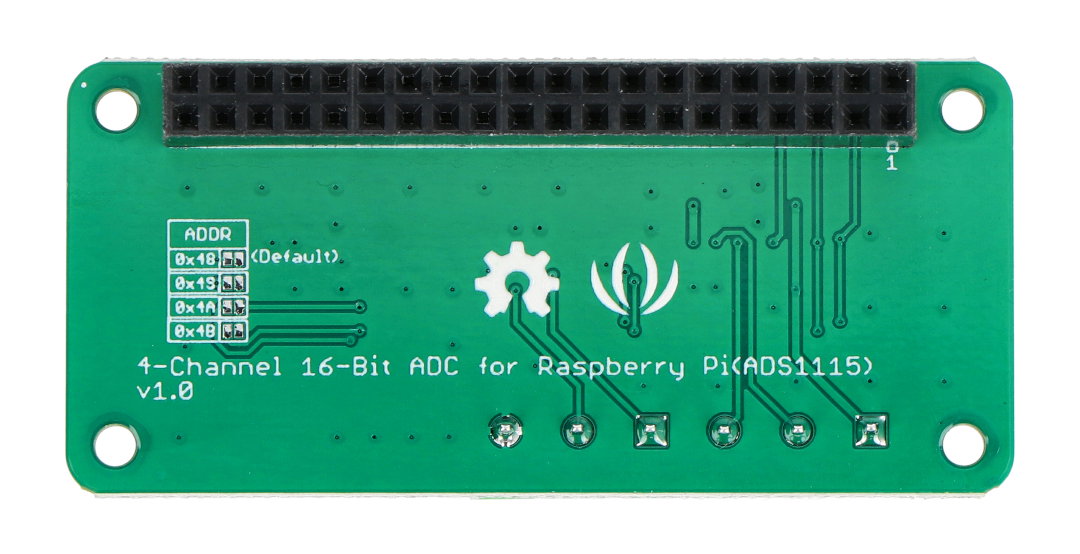

Grove 4-kanálový 16bitový ADC ADS1115 je analogově - digitální převodník (ADC) ve formě překrytí pro GPIO konektory Raspberry Pi . Jedná se o 4kanálový ADC založený na Texas Instrument ADS1115 , což je 16bitový čip s nízkou přesností. Systém je napájen napětím od 3,3 V do 5 V , komunikuje s Raspberry Pi pomocí konektorů GPIO . ADC d pracuje s verzí Raspberry A + / B + / 2B / 3B / 3B + / Zero / Zero W.
|
Produkt je kompatibilní s Raspberry Pi. |
Vlastnosti Grove ADS1115
- Nízká spotřeba:
a) Kontinuální režim: pouze 150 μA
b) Režim Single-Shot: Automatické vypnutí
- Široký rozsah napájecího napětí
- Multiplexer vstupů (MUX), který poskytuje dva diferenciální vstupy nebo čtyři vstupy s jedním koncem.
- Programovatelný komparátor
- Interní referenční napětí pro nízký drift
- Interní oscilátor
- Interní PGA
- Programovatelná rychlost přenosu dat: od 8SPS do 860SPS
- Sériové rozhraní kompatibilní s I2C
Aplikace převaděče ADC
- Přenosné vybavení
- Spotřební zboží
- Monitorování baterie
- Měření teploty
- Tovární automatizace a řízení procesů

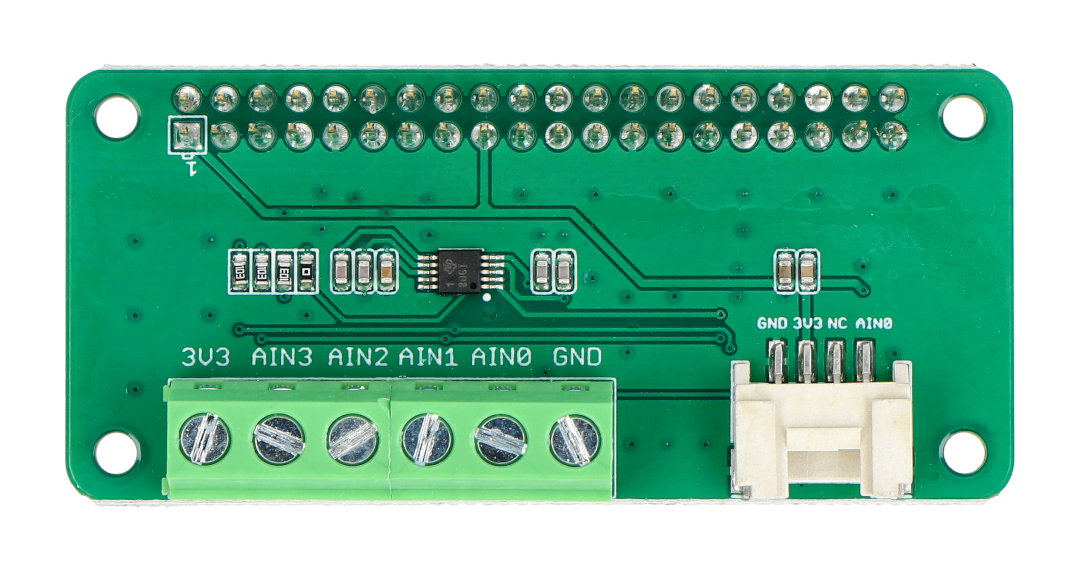

| Kolík | Popis |
|---|---|
| 1. AIN0 | Analogový pin 0 |
| 2. NC | Není připojeno |
| 3. 3V3 | Výstupní napětí: od 3,3 V |
| 4. GND | Hmotnost systému. |
| 5. GND |
Hmotnost systému je stejná jako v kolíku 4 |
| 6. AIN0 | Analogový pin 0 |
| 7. AIN1 | Analogový pin 1 |
| 8. AIN 2 | Analogový pin 2 |
| 9. AIN 3 | Analogový pin 3 |
| 0,3v3 | Výstupní napětí 3,3 V. |
Technická specifikace Viz studio 103030279
| Atribut | Hodnota |
|---|---|
|
Pracovní napětí |
3,3 V / 5 V |
|
Analogový vstupní proud |
100 mA (okamžité) 10 mA (nepřetržitý) |
|
Skladovací teplota |
-60 ~ 150 ℃ |
|
Maximální teplota spojení |
150 ℃ |
|
Rozhraní |
I2C |
|
Adresa rozhraní |
0x48 (defult) |
Sada obsahuje
- 4kanálový 16bitový ADC
- 4 x cvočky
- 8 x šrouby
