Popis produktu: Grove - CAN Bus modul - GD32E103 - Seeedstudio 114992978
Modul je založen na systému GD32E103 , který umožňuje propojit mikrokontrolér se sběrnicí CAN . Umožňuje používat Arduino pro komunikaci se sběrnicí CAN-BUS, například pro diagnostiku vozidel. Komunikuje přes sériové rozhraní UART - RX, TX. Pracuje s napětím 3,3 V. Deska má konektor Grove a šroubovací konektor .
Vlastnosti modulu
- Podporuje komunikaci CAN: implementuje CAN FD až 5Mbps
- Snadno se programuje: podporuje AT příkazy, což umožňuje jednoduché programování sériového portu UART
- Grove ekosystém: deska má 4pinový konektor Grove, který umožňuje rychlé prototypování
Sada obsahuje také propojovací kabel s konektorem Grove.
Produkt je kompatibilní s Arduino!
Výrobce připravil podrobnou uživatelskou příručku , která značně usnadňuje zahájení práce s modulem.

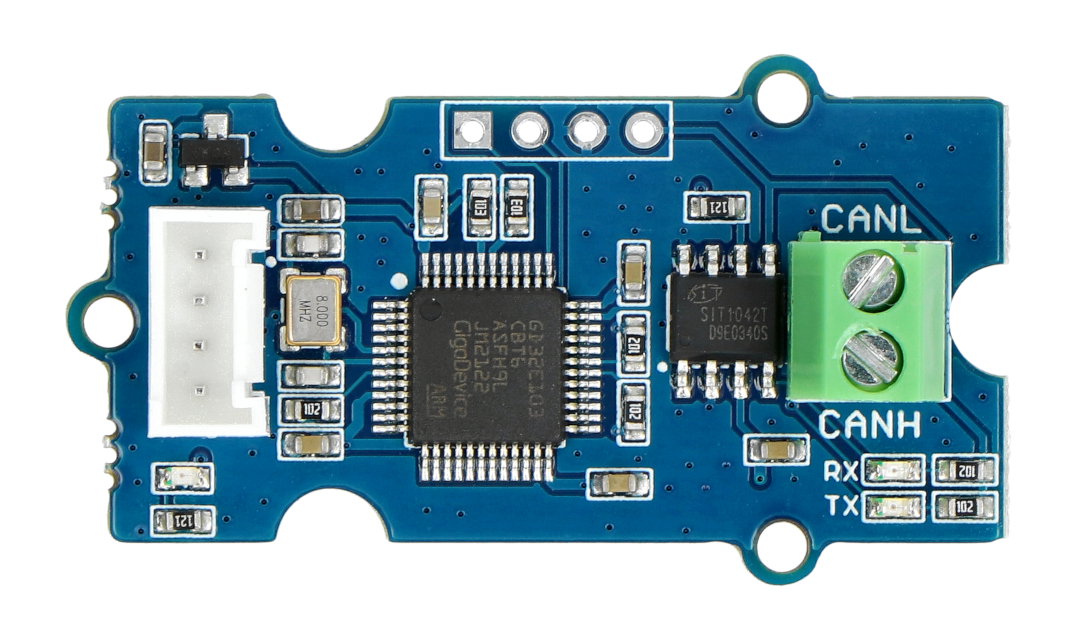

Grove - Modul CAN Bus - GD32E103 - Seeedstudio 114992978.
Co je sběrnice CAN?
CAN znamená Controller Area Network a znamená multimaster sériovou sběrnici pro obousměrný přenos dat. Sběrnice CAN je široce používána v automobilových vozidlech, zemědělských zařízeních, široce chápané průmyslové automatizaci a pokročilém mechanickém řízení.
V naší nabídce jsou i další komunikační moduly – podívejte se!
Technická specifikace modulu
- Typ: komunikační modul
- Typ komunikace: sběrnice CAN
- Vestavěný čip: GD32E103
- Přenosová rychlost UART: až 115 200 baudů (ve výchozím nastavení 9 600 baudů)
- Přenosová rychlost CAN FD: až 5 Mb/s
- Indikace stavu: LED RX / TX
- Pracovní napětí: 3,3V
- Standardní konektor:
- 1x Grove konektor
- 1x šroubový spoj
- Rozměry modulu: 20 x 40 x 10 mm

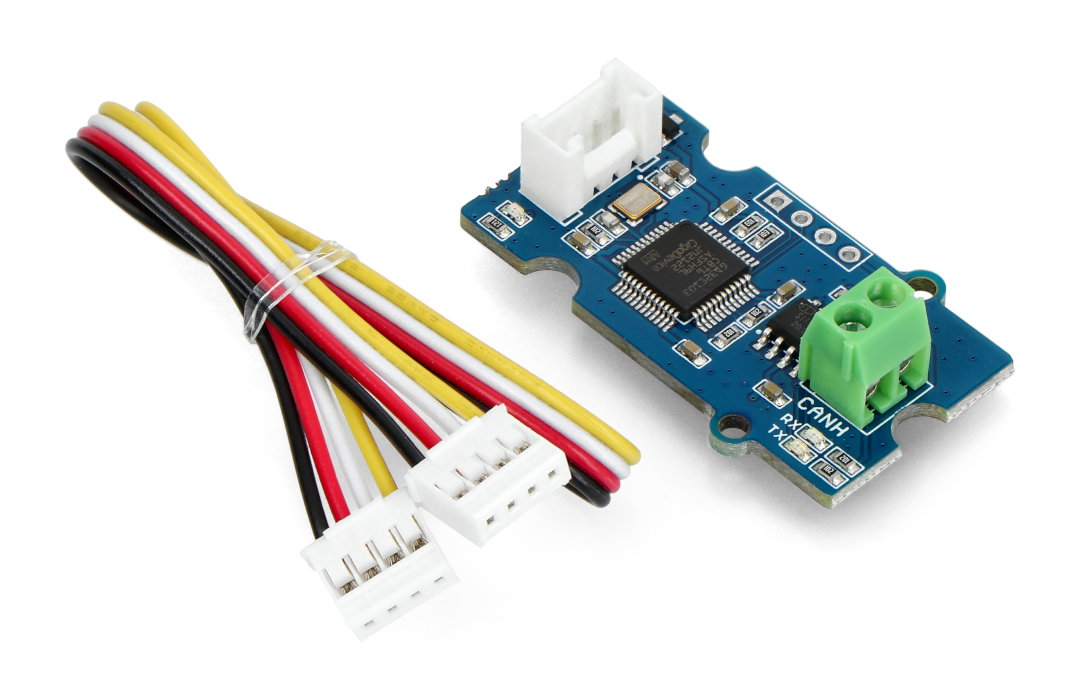

Obsah sady
- Grove - Modul CAN Bus - GD32E103 - Seeedstudio - 1 kus
- Propojovací kabel s konektorem Grove - 1 kus

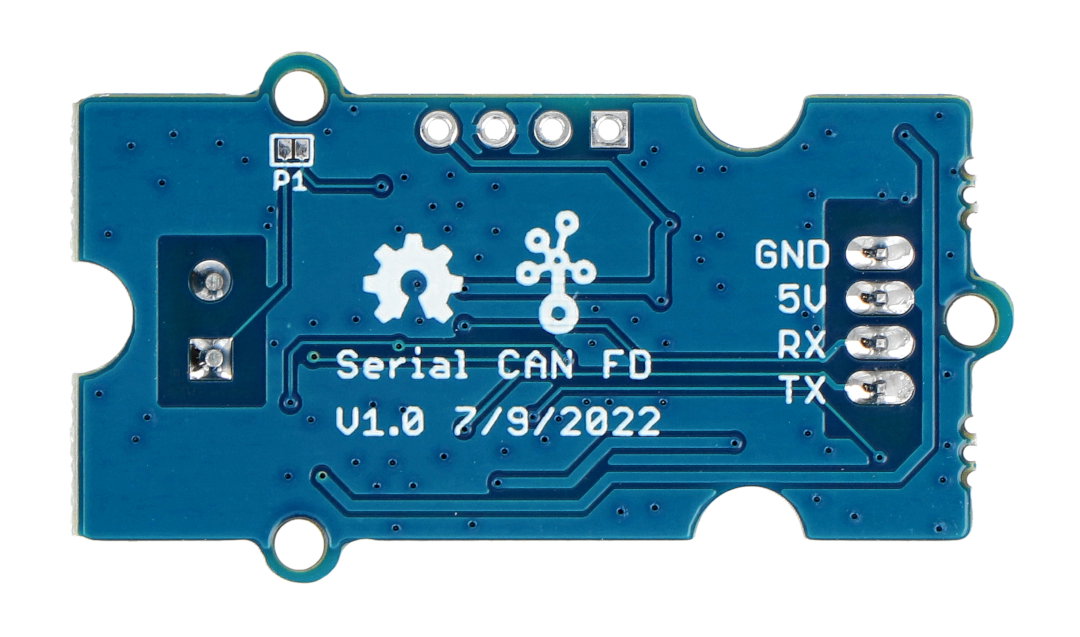

Grove - CAN Bus modul od Seeedstudio - pohled zezadu.
