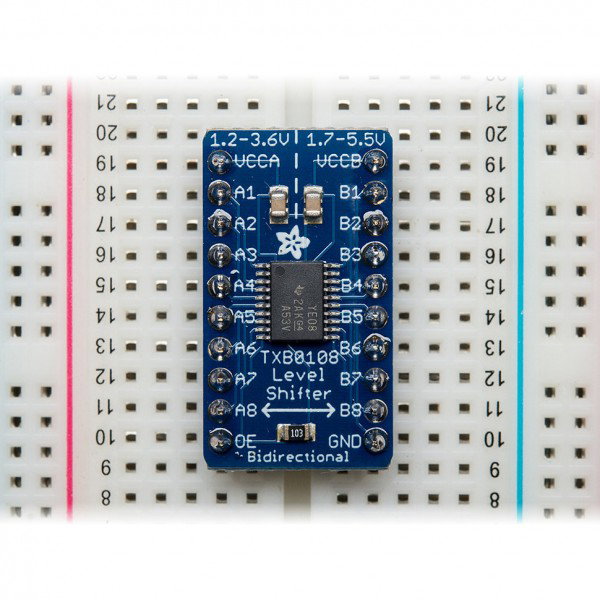

Popis produktu: TXB0108 - převodník logické úrovně obousměrný, 8kanálový - Adafruit 395
Modul založený na čipu TXB0108 umožňuje komunikaci mezi systémy pomocí nejpopulárnějších úrovní napětí: 3,3 V a 5 V. Má osm kanálů, automaticky detekuje směr přenosu. Rozměry dlaždice jsou 27 x 10 mm.
Systém pracuje s nízkými proudy, proto k němu nelze přímo připojit LED a dlouhé kabely. Problémy také nastávají u sběrnice I2C se standardními pull-up rezistory (přibližně 4,7 kΩ). K ovládání tohoto rozhraní použijte rezistory s hodnotou nejméně 50 kΩ - vhodné budou interní rezistory mikrokontrolérů AVR (včetně Arduina ), jejichž odpor je přibližně 100 kΩ).
Spojení
Všechny výstupy byly na desce správně podepsány:
- VCCA - nižší napětí v rozsahu 1,2 V - 3,6 V
- VCCB - nižší vyšší v rozsahu 1,7V - 5,5V
- Axe - vstupy / výstupy s nižším napětím
- Bx - vstupy / výstupy s vyšším napětím
- GND - základ systému
- OE - nízký stav deaktivuje výstupy
Vodiče jsou pájecí podložky pro pájení konektorů goldpin (rozteč 2,54 mm). S možným uspořádáním připojení pomocí kontaktní desky nebo hlavního modulu (např. STM32Discovery nebo Arduino ) pomocí vodičů .
