Popis produktu: DFRobot Gravity - analogový EMG senzor, elektromyograf - OYMotion
Senzor EMG byl vytvořen ve spolupráci společností DFRobot a OYMotion. EMG elektromyograf (EMG) je senzor elektrické aktivity lidských svalů a periferních nervů . Tento senzor kombinuje filtr a zesilovací obvod. Zesiluje minimální hodnotu sEMG v rozmezí ±1,5 V 1000krát a snižuje šum pomocí diferenciálního vstupu a analogového filtračního obvodu. Výstupní signál je analogový, přijímá referenční napětí 1,5 V. Výstupní napětí se pohybuje od 0 V do 3 V. Síla signálu závisí na úrovni svalové aktivity. Výstupní signál indikuje svalovou aktivitu, analyzuje a zkoumá sEMG. Je kompatibilní s Arduinem a napájecí napětí se pohybuje od 3,3 V do 5,5 V.
Schéma odpojení EMG senzoru od Arduina
Senzor se snadno používá; suché elektrody jsou namontovány na modulu, což zajišťuje dobrou kvalitu signálu bez nutnosti vodivého gelu. Měření pomocí EMG senzoru jsou neinvazivní, pohodlná a vhodná pro interakci člověka s počítačem.
Pozor!
|
Hlavní vlastnosti
- Kovové, suché elektrody: dlouhá životnost, snadné použití
- Diferenciální vstup
- Nízká spotřeba energie
- Jeden zdroj napájení
Specifikace
- Napájecí napětí: 3,3 V až 5,5 V
- Provozní napětí: 3 V
- Výstupní napětí: 0 V až 3 V
- Detekční rozsah: +/- 1,5 mV
- Konektor elektrody: PJ-342
- Konektor modulu: PH2.0 3pinový
- Provozní teplota: 0 ℃ až 50 ℃
- Konektor elektrody: PJ-342
- Délka kabelu: 50 cm
- Rozměry dlaždic: 22 x 35 mm
- Hmotnost: 36 g
Sada obsahuje
- 1x EMG elektrodová destička
- 1x náramek
- 1x kabel elektrody
- 1x deska pro přenos EMG signálu
- 1x Gravity 3pinový analogový kabel

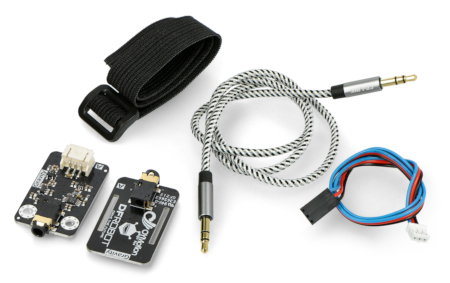

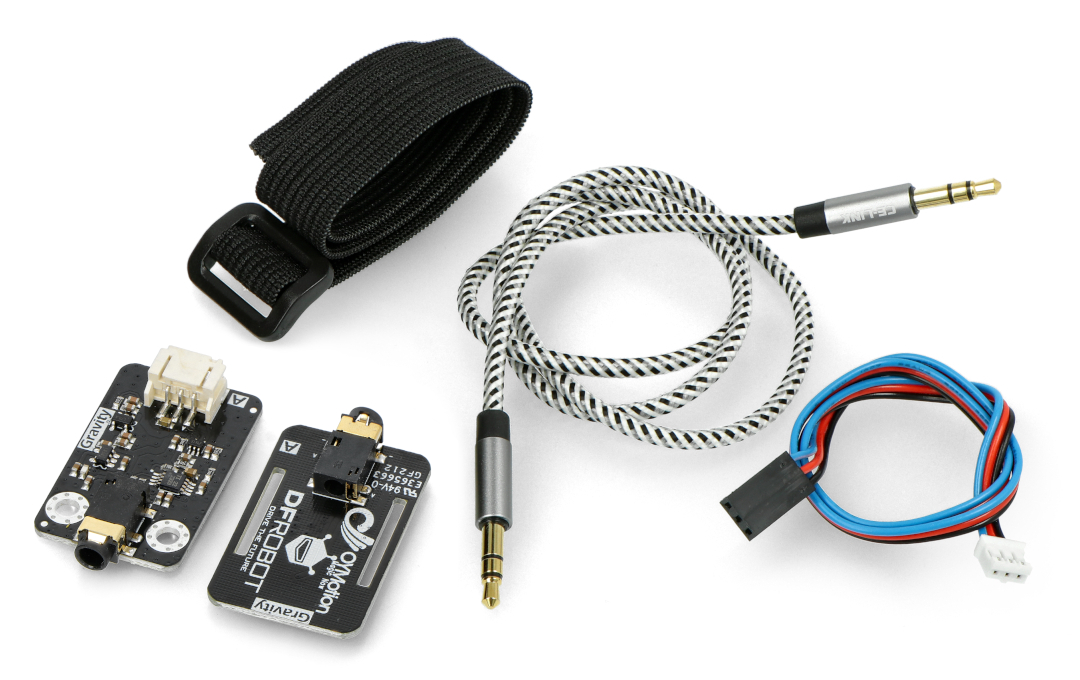

Obsah sady DFRobot Gravity.
Co je elektromyografie?
Elektromyografie je jednou z metod diagnostiky stavu lidských svalů. Tato metoda zahrnuje zkoumání elektrických impulsů pocházejících z inervace svalů. Na základě zaznamenaných impulsů můžeme posoudit zdraví svalů detekcí potenciálních známek dysfunkce mezi svalovým a nervovým systémem. Údaje se získávají z elektromyogramu – časového průběhu zaznamenaného během studie bioelektrické aktivity svalů.
Jak připojit EMG senzor k Arduinu?
Profesionální elektromedicínské diagnostické vybavení je obvykle velmi drahé a před použitím vyžaduje příslušné certifikace a licence. Naštěstí pro vzdělávací a hobby účely si takové vybavení kupovat nemusíme – stačí si koupit EMG senzor od DFRobot! Tento senzor je plně kompatibilní s moduly Arduino. Pro připojení senzoru k Arduinu použijte 3pinový konektor JST 2.0 a kompatibilní třívodičovou zástrčku, která je součástí sady. Červený vodič jde na pin „5V“ na Arduinu; černý vodič jde na pin „GND“ na Arduinu; a modrý vodič jde na jakýkoli analogový vstup na Arduinu („A0“ - „A5“). Právě jsme si postavili jednoduchý elektromyograf! Výrobce poskytuje knihovnu s ukázkovým programovým kódem, který podporuje EMG senzor.
