LSM6DS33 - 3osý akcelerometr a gyroskop I2C / SPI - Pololu 2736

Index: PLL-05331 EAN: 5904422374402

Senzor měří 6 hodnot: zrychlení X, Y, Z a úhlovou rychlost X, Y, Z. Jedná se o kombinaci tříosého akcelerometru a gyroskopu. Komunikuje po sběrnici I2C nebo SPI, pracuje s napětím od 2,5 V do 5,5 V.

LSM6DS33 - 3osý akcelerometr a gyroskop I2C / SPI - Pololu 2736
403,00 Kč
333,06 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží

Množstevní slevy

Počet Sleva Ušetříte
5 5% Až do 100,75 Kč
10 10% Až do 403,00 Kč
Výrobce: Pololu
Compatibility: Arduino Raspberry Pi

Popis produktu: LSM6DS33 - 3osý akcelerometr a gyroskop I2C / SPI

Senzor pro měření zrychlovacího pole a úhlové rychlosti ve třech osách. Vyznačuje se malými rozměry, nízkou spotřebou energie a jednoduchým ovládáním. Komunikuje po sběrnici I2C nebo SPI. Modul má regulátor napětí a potřebné pasivní součásti. Vodiče jsou pájecí podložky na konektoru goldpin (součástí balení) pro připojení senzoru pomocí vodičů nebo přímé integrace kontaktní desky .

LSM6DS33 - 3-osiowy akcelerometr i żyroskop I2C/SPI - Pololu

Modul má vestavěný sestupný převodník, díky kterému je možné pracovat s napětím od 2,5 V do 5,5 V. Výstup regulátoru je k dispozici na pinu VDD a může napájet externí systémy proudem až 150 mA.

Produkt je kompatibilní s Arduino

Výrobce připravil knihovnu pro uživatele Arduina na GitHubu.

Vede

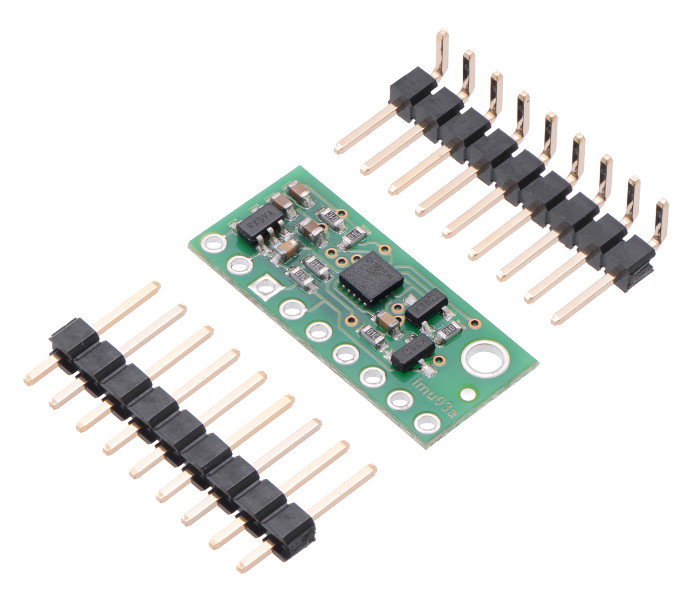

Senzor má 9 pinů pro montáž konektorů goldpin - rozteč 2,54 mm (součástí balení). Kolíky SCL a SDA tolerují napětí nad 3,3 V, protože jsou připojeny k měniči napětí. Zbývající piny k němu nejsou připojeny a netolerují napětí 5 V, proto musí být připojeny pomocí externího převodníku logické úrovně.

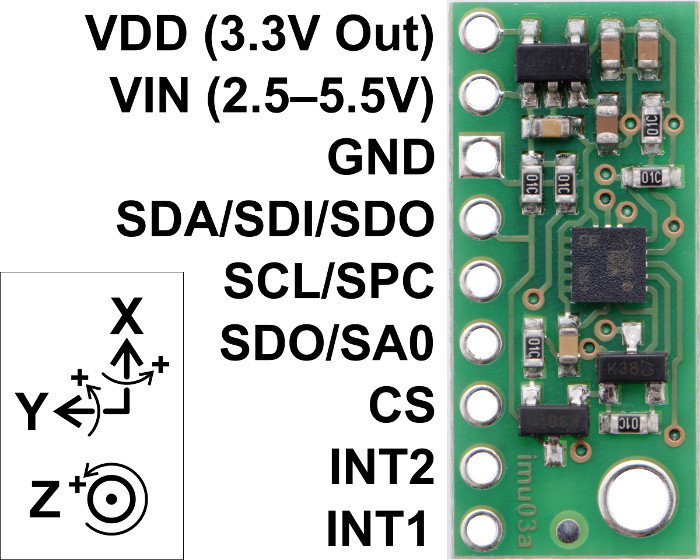

LSM6DS33 - schemat wyprowadzeń

název Popis
VDD Regulovaný výstup 3,3 V, maximálně 150 mA.
VIN

Napájení systému od 2,5 V do 5,5 V. Převodník zarovná piny SCL a SDA pro sběrnici I2C a SPI na tuto úroveň.

GND Hmotnost systému.
SDA / SDI / SDO Datová linka pro I2C a datová vstupní linka pro SPI. Vysoký stav se rovná VIN, nízký stav je 0 V.
SCL / SPC Hodinová linka pro I2C a SPI. Vysoký stav se rovná VIN, nízký stav je 0 V.
SDO / SA0 Datový výstupní řádek pro SPI. Vysoký stav se rovná VDD, nízký stav je 0 V. Funguje s napětím 3,3 V.
CS Výběr datové sběrnice. Vysoký stav (VDD) umožňuje komunikaci I2C (výchozí nastavení). Nízký stav spouští sběrnici SPI.
INT2 Programovatelné přerušení. Funguje s napětím 3,3 V. Podrobnosti v dokumentaci .
INT1 Programovatelné přerušení. Funguje s napětím 3,3 V. Podrobnosti v dokumentaci .

Specifikace LSM6DS33

  • Napájecí napětí: 2,5 V až 5,5 V
  • Odběr proudu: 2 mA
  • Tři osy: X, Y, Z
  • Komunikační rozhraní: I2C, SPI
  • Měřicí rozsahy (konfigurovatelné):
    • Akcelerometr: ± 2, ± 4, ± 6, ± 16 g
    • Gyroskop: ± 125, ± 245, ± 500, ± 1000, ± 2000 ° / s
  • Velikost: 23 x 10 x 2,5 mm
  • Hmotnost: 0,6 g (bez konektorů)

Podrobnosti v dokumentaci .

Šířka balení 7.5 cm
Výška balení 0.6 cm
Hloubka balení 8.5 cm
Váha balení 0.003 kg
