Popis produktu: Grove - modul s RGB LED WS2813 - Seeedstudio 104020169
Modul je vybaven RGB LED s čipem WS2813. Díky integrovanému ovladači lze diodu naprogramovat tak, aby zobrazovala danou barvu z palety barev RGB. Funguje s napětím 3,3 V a 5 V. Použití konektoru Grove výrazně usnadňuje připojení modulu k Base Shield pro Arduino nebo Raspberry Pi .

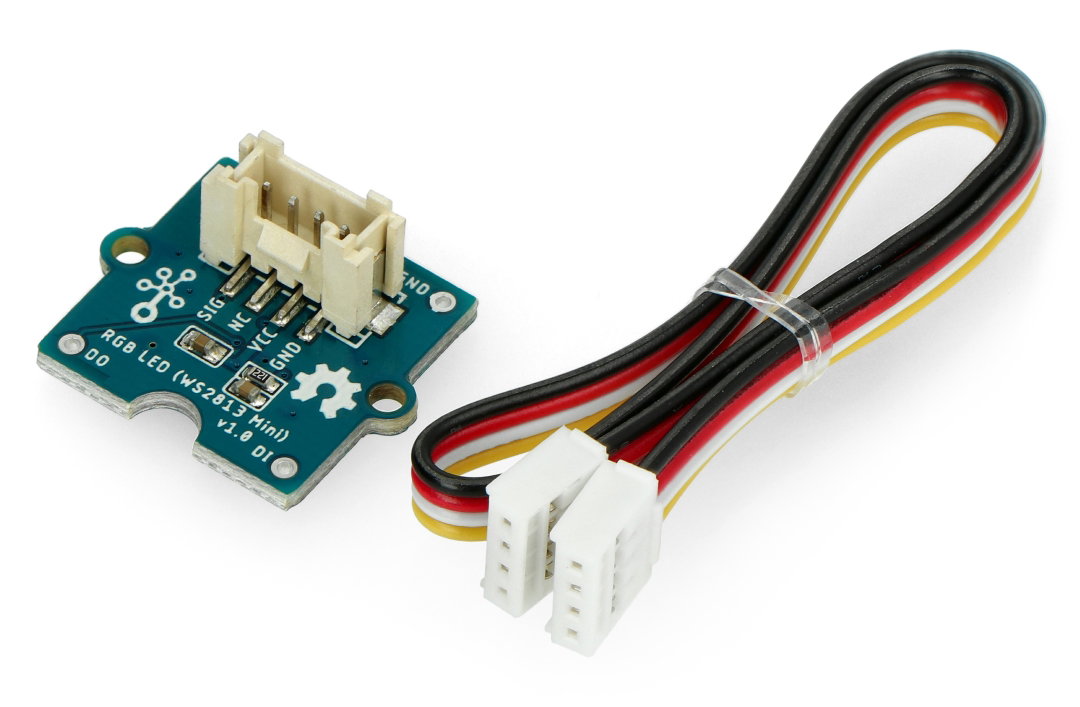

Modul s RGB LED, sada obsahuje také kabel Grove.
Moduly lze navzájem kaskádovat pomocí otvorů na deskách. V případě několika desek vzájemně propojených lze signál připojit k DI pinu na desce.
Příklad kaskádového připojení.
Kolíky modulu
Modul je vybaven 4kolíkovým konektorem Grove, který velmi usnadňuje spojení s hlavním modulem, např. Arduino , pomocí Base Shield .
Kolíky modulu.
Hlavní vlastnosti modulu RGB LED
- 256 úrovní šedé, 256 * 256 * 256 = 16 777 216 zobrazitelných barev.
- Integrovaný řídicí systém v 3535 komponentech.
- Kaskádové připojení možné.
- Podporuje napájení 3,3 V a 5 V.
- Dráty se dvěma signály, přerušení jedné diody nepřeruší činnost celého modulu.
Dokud nejsou poškozeny dvě nebo více sousedních LED, zbývající LED budou fungovat normálně.
Specifikace modulu RGB LED
- Napájecí napětí: 3,3 V nebo 5 V
- Počet LED: 1
- Typ LED: WS2813
- Průměrná spotřeba proudu: 16 mA / LED
- Počet zobrazených barev: 16 777 216
- Rozměry: 20 x 20 mm
