Popis produktu: MCP4728 I2C DAC převodník - 4 kanály + EEPROM - Adafruit 4470
Digitálně-analogový převodník založený na čipu MCP4728. Umožňuje vám získat 4 analogové výstupy z libovolného mikrokontroléru vybaveného rozhraním I2C , např. Arduino. Převodník je napájen napětím od 2,7 V do 5,5 V. Rozlišení je 12 bitů . Pro snadné připojení je vybaven konektory Qwiic. DAC se používají například ke generování zvuku, ovládání hudebních nástrojů a mnoha dalších projektech.

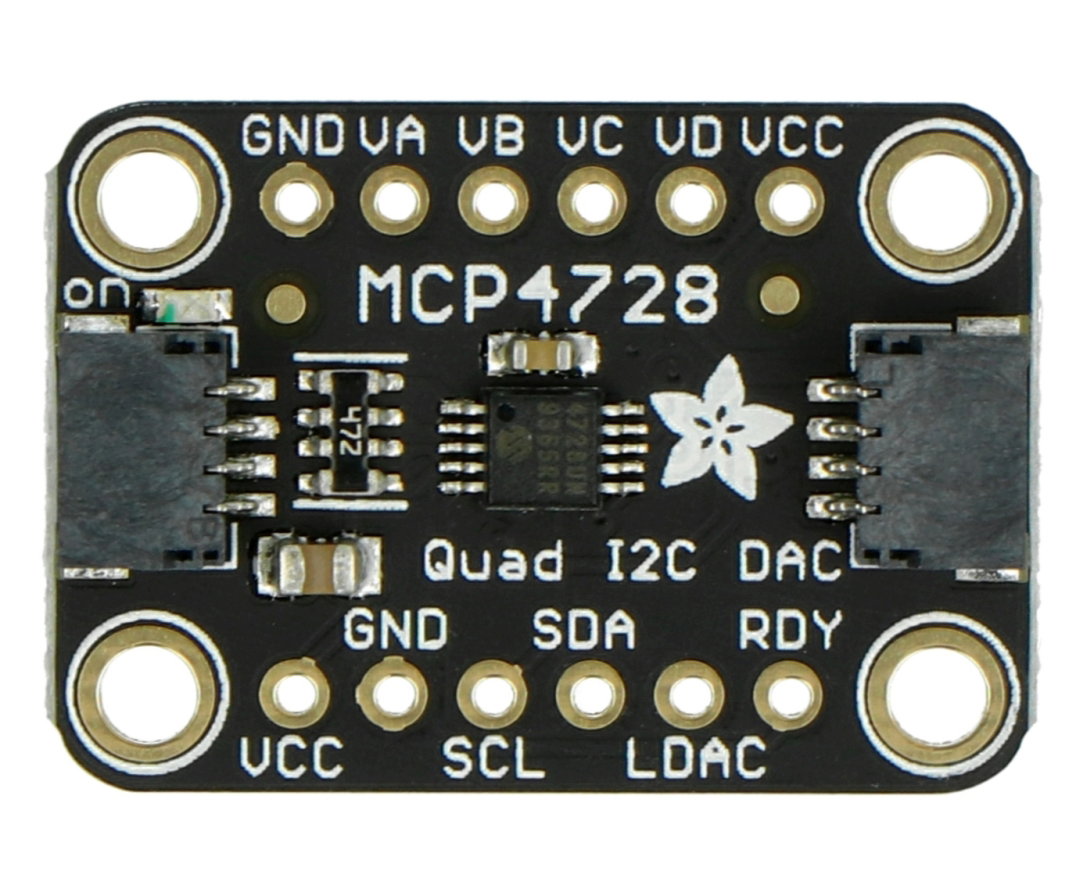

MCP4728 DAC piny
Modul komunikuje s jakýmkoli mikrokontrolérem vybaveným komunikačním rozhraním I2C. MCP4728 je napájen napětím od 2,7 V do 5,5 V. Má konektory Qwiic pro snadné připojení.
Specifikace převaděče DAC MCP4728
- Napájecí napětí: od 2,7 V do 5,5 V
- Komunikace: I2C
- Počet analogových kanálů: 4
- Rozlišení: 12-bit
- Integrovaná paměť EEPROM
- Rozsah výstupního napětí:
- pomocí interního VREF (2,048 V):
- 0,000 V až 2,048 V s nastavením zisku = 1
- od 0,000 V do 4,096 V s nastavením zisku = 2
- pomocí externího VREF (VDD):
- 0,000 V až VDD
- Čas úpravy: 6 us (obvykle)
- Výchozí adresa I2C: 0x60
- Rozměry: 25,7 x 17,8 x 4,6 mm
- Hmotnost: 1,5 g
| Kolík | Popis |
|---|---|
| VCC | Napájecí napětí od 2,7 V do 5,5 V. |
| GND | Hmotnost systému. |
| SCL | Hodinová linka sběrnice I2C. |
| SDA | Datová linka sběrnice I2C. |
| LDAC | Zajišťovací kolík lze použít k uzamčení výstupu při aktualizaci kanálů. |
| RDY | Připravenost pin. Při zápisu dat do EEPROM klesá. Když je proces dokončen, jde vysoko. |
| VA, VB, VC, VD | Analogové výstupy. |
