Popis produktu: Pimoroni - Audio Dac Shim - zvukový linkový výstup I2S
Shield Audio Dac Shim navržený pro Raspberry Pi. Je založen na čipu PCM5100A DAC , který bere vysoce kvalitní digitální zvuk z Raspberry Pi a vydává čistý lineární 24bitový / 192kHz stereofonní zvuk přes 3,5mm jack konektor. Štít pro komunikaci s Raspberry Pi využívá sběrnici I2S. Produkt je kompatibilní se všemi verzemi Raspberry Pi vybavenými 40kolíkovým konektorem GPIO. Instalace víčka nevyžaduje pájení, je-li to nutné, lze jej z mikropočítače kdykoli snadno sejmout. Audio Dac Shim díky své malé velikosti lze umístit do krytu Raspberry Pi. Tento produkt představuje pohodlný způsob přidání zvukového výstupu do zařízení Raspberry Pi Zero nebo Raspberry Pi 400 .

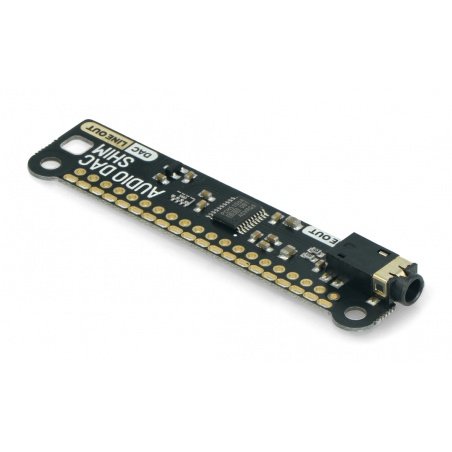

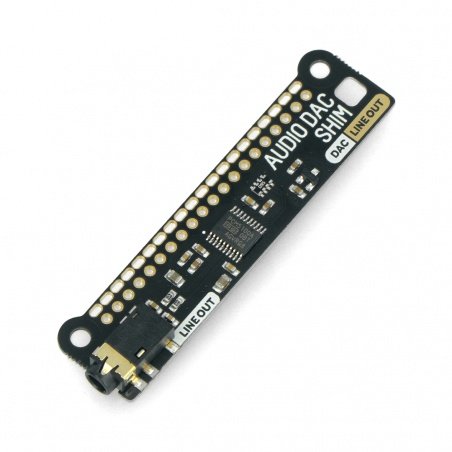

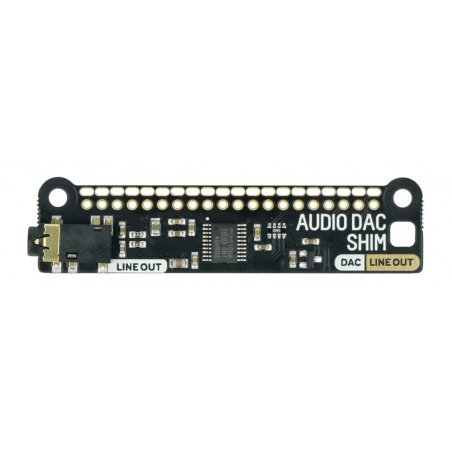

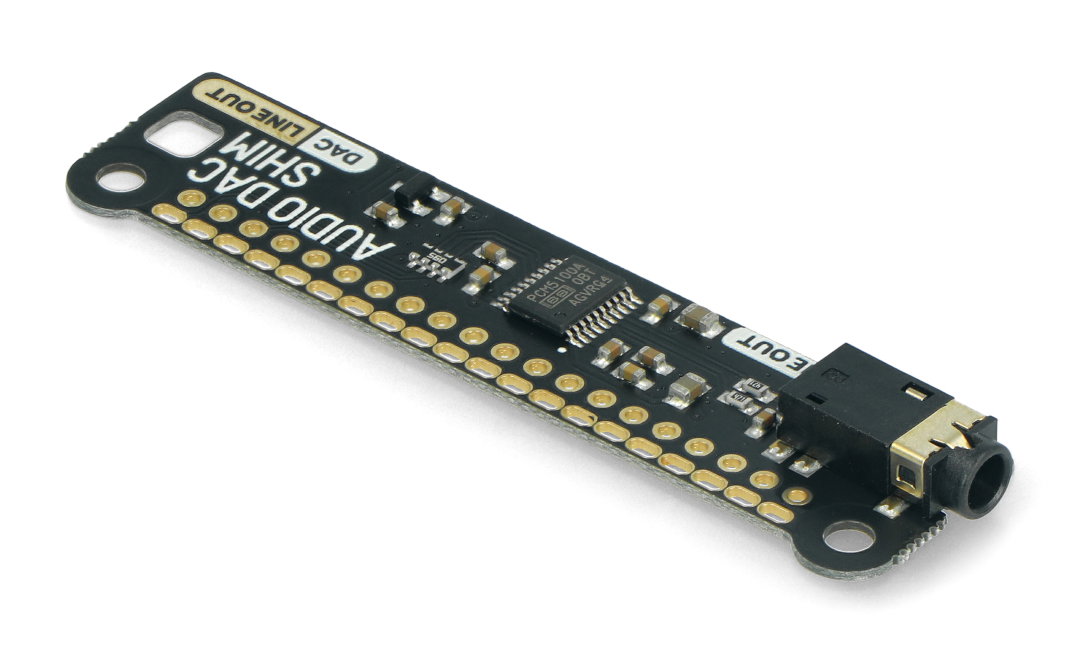

Pimoroni - Audio Dac Shim. Raspberry Pi není součástí dodávky .

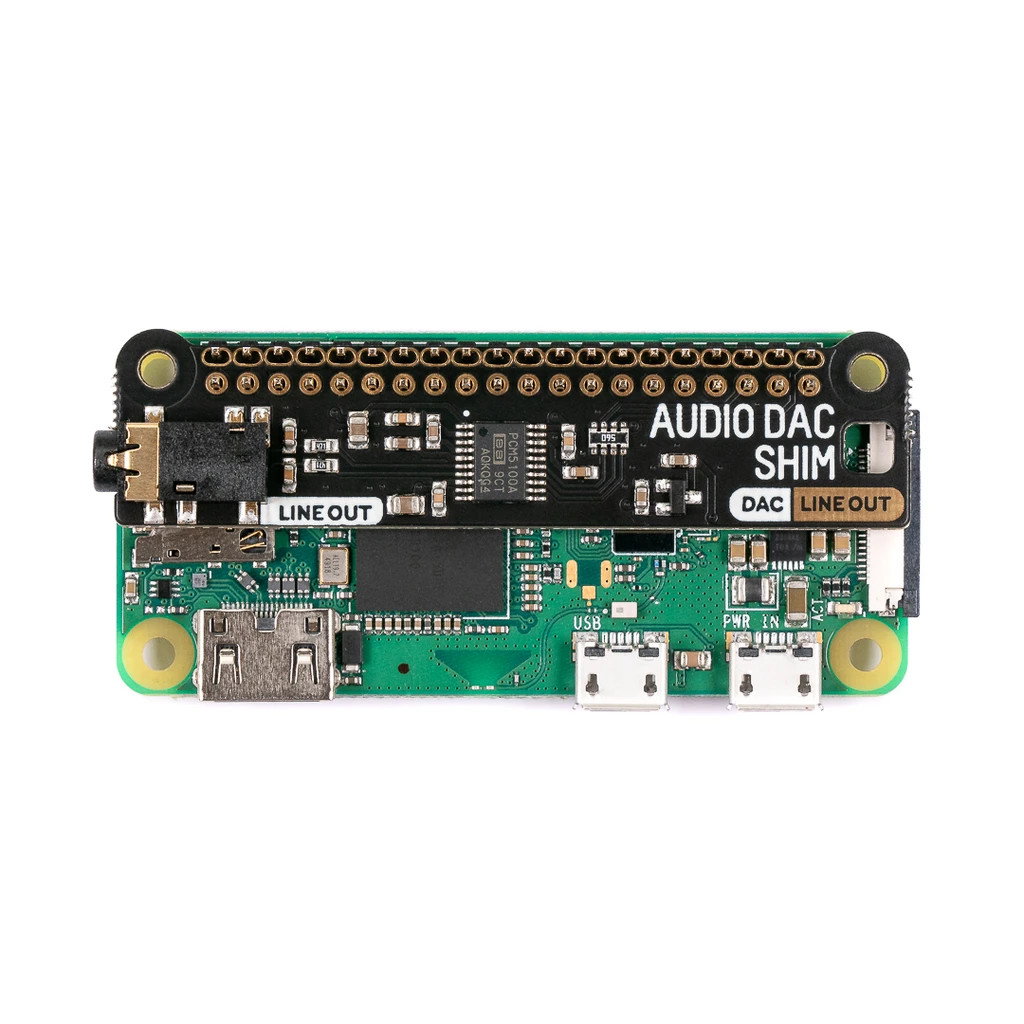

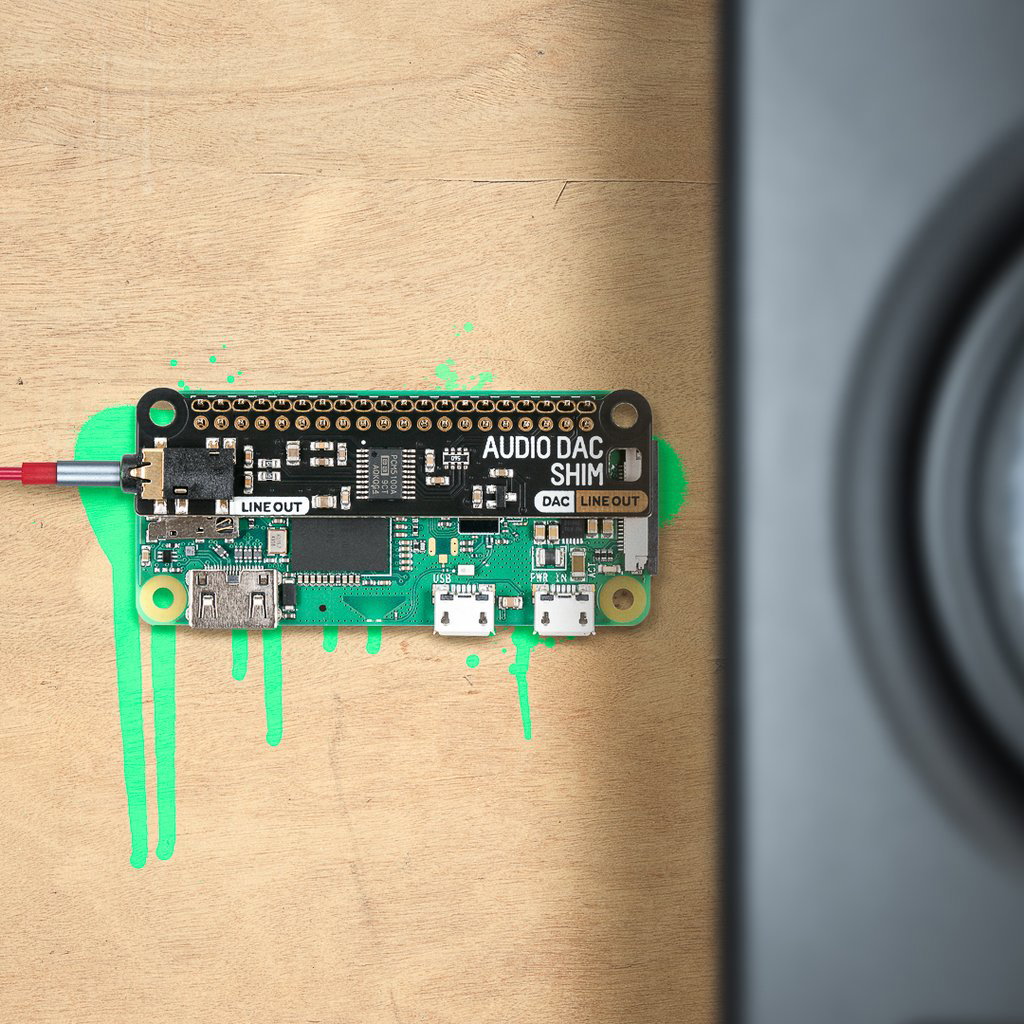

Audio Dac Shim připojen .
Software Audio Dac Shim
Výrobce zvuku Dac Shim vydal speciální software Pirate Audio, který umožňuje zvukové konfigurace I2S. Zahrnuje také doplňky pro podporu Mopidy, Steaming Spotify nebo přehrávání místních souborů. Podrobné pokyny najdete v úložišti GitHub a v uživatelské příručce Pirate Audio.
Tipy pro konfiguraci
- Je možné nastavit jako výchozí zařízení Alsa v systému Raspberry Pi v souboru: /boot/config.txt řádek: dtoverlay = hifiberry-dac
- U zařízení Raspberry Pi, která mají zvukový konektor, budete možná muset deaktivovat vestavěný zvuk přidáním # na začátek následujícího řádku (to může aplikacím pomoci automaticky najít správné zvukové zařízení): # dtparam = audio = on
Postup instalace Pirate Audio
- Připravte si SD kartu s nejnovější verzí operačního systému Raspberry Pi
- Připojení k Wi-Fi nebo kabelové síti
- Otevřete terminál a zadejte následující příkazy:
git klon https://github.com/pimoroni/pirate-audio
cd pirát-audio / mopidy
sudo ./install.sh - Restartování Raspberry Pi
Provozní poznámky
- Je možné použít Audio Dac Shim bez 40kolíkového doplňkového pásu Goldpin s jinými čepicemi Hat a miniHAT, pokud nemají ve spodní části prvky, které by mohly poškodit povrch Audio Dac
- V případě připojení Audio Dac Shim k Raspberry Pi 400 použijte např. Flat HAT Hacker
- Audio Dac Shim používá piny GPIO: 18, 19 a 21 (stejně jako 5v a GND), pokud se používá ve spojení s jinými rozšířeními, zkontrolujte možné konflikty pinů s pinout.xyz

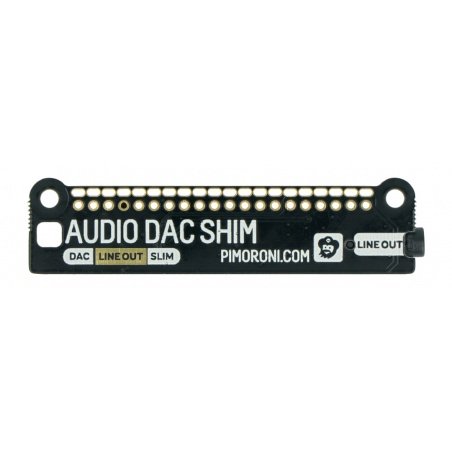

Audio Dac Shim nemá žádné pájené kolíky .

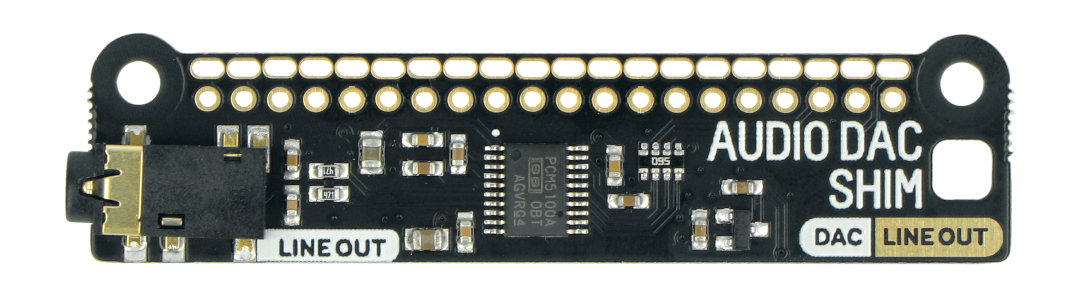

Audio Dac Shim I2S .
Specifikace Pimoroni - Audio Dac Shim
- Integrovaný DAC: PCM5100A
- Linkový zvukový výstup: 24 bitů / 192 kHz
- Komunikace: I2S
- Jack 3,5 mm stereo jack
- Deska ve formátu SHIM s konektory push-in
- Dva montážní otvory M 2.5
- Není nutné pájení
- Kompatibilní se všemi modely Raspberry Pi se 40kolíkovým konektorem GPIO
- Rozměry (s objímkou): 66,5 x 16,2 x 5,2 mm
