Popis produktu: Modul s reproduktorem pro testování A / D a D / A převodníků

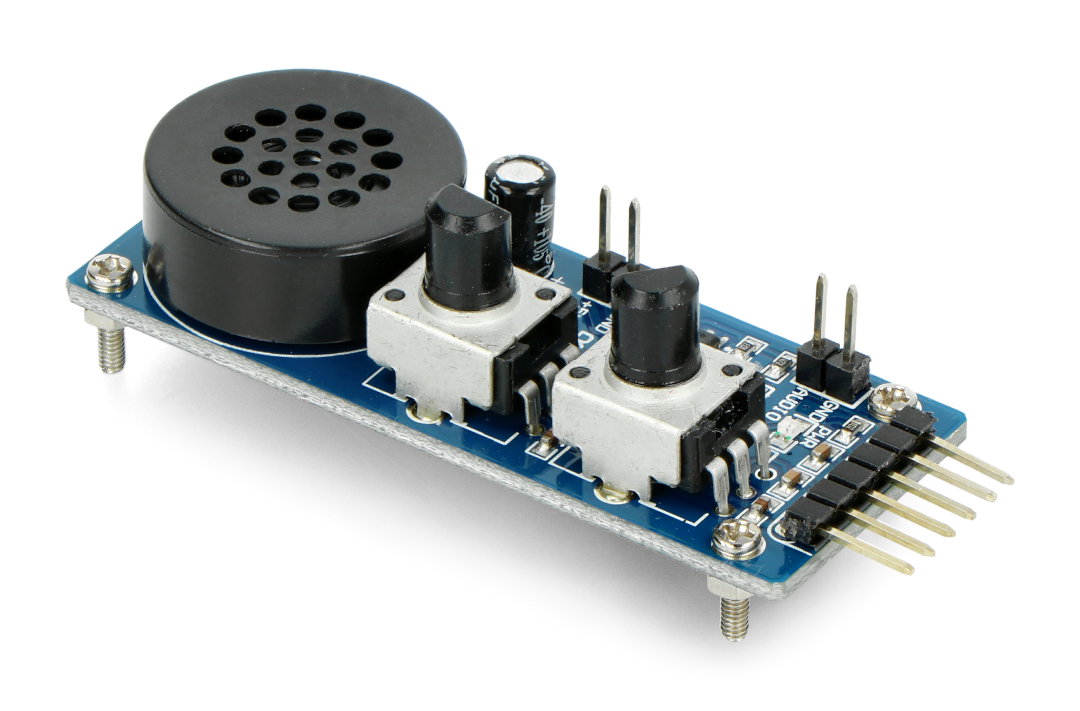

Modul se zesilovačem LM386M, reproduktorem a dvěma vysoce přesnými potenciometry umožňuje testovat analogově-digitální a digitálně-analogové převodníky . Systém má dva analogové výstupy, ovládané potenciometrem a jeden vstup, připojené přes zesilovač k reproduktoru.
Hlavní vlastnosti modulu s reproduktorem
- Integrovaný zesilovač LM386M ( dokumentace ) ke zvýšení síly signálu z externího digitálně-analogového převaděče nebo přehrávače MP3. Výstup zesilovače je připojen k vestavěnému reproduktoru.
- Dva vysoce přesné potenciometry pro nastavení výstupního napětí v rozsahu od 0 V do 3,3 V dvou kanálů, které lze připojit k analogově-digitálnímu převodníku libovolného mikrokontroléru, např. Arduino .
Připojení modulu

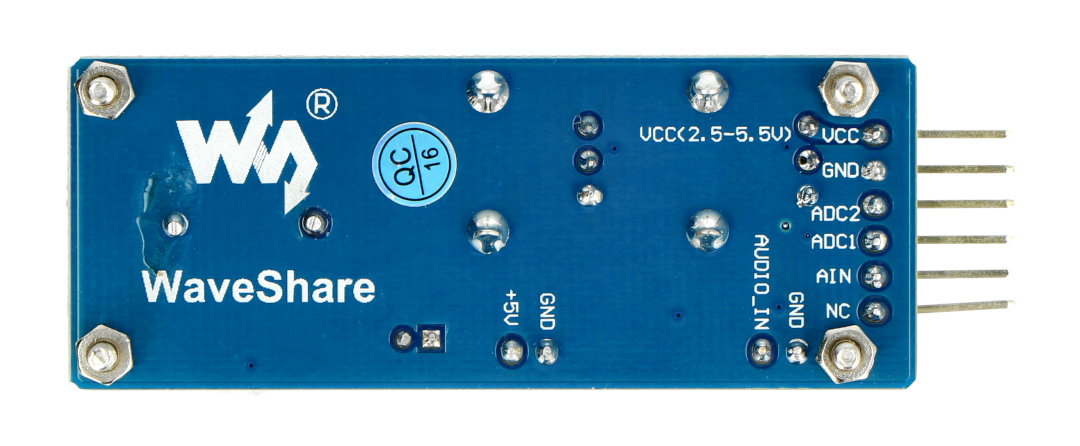

Modul má pájené konektory goldpin - rastr 2,54 mm. Popis pinů je v tabulce.
| Pin | Popis |
|---|---|
| 3,3 V | Vstupní napětí 3,3 V pro výkonové části s potenciometry. |
| GND | Hmotnost systému. |
| ADC2 | Výstupní napětí je nastavitelné potenciometrem od 0 V do 3,3 V. |
| ADC1 | Výstupní napětí je nastavitelné potenciometrem od 0 V do 3,3 V. |
| AIN | Vstupní napětí jde do zesilovače a poté do reproduktoru. |
| NC | Mělo by to zůstat nepřipojené. |
| + 5V | 5V vstupní napětí pro napájení reproduktoru. |
