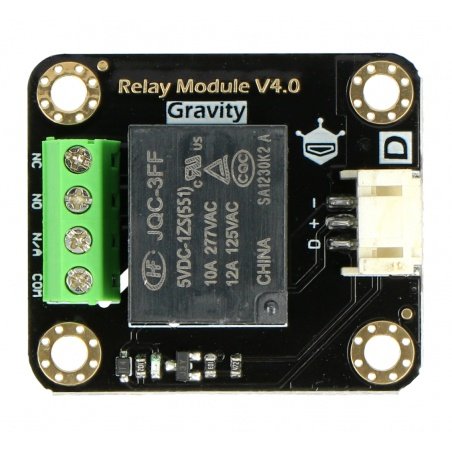

Popis produktu: DFRobot Gravity - 1kanálové relé - kontakty 10A / 277VAC - cívka 5V
Modul s relé, který umožňuje ovládat akční členy spotřebovávající proud až 12 A pomocí portů mikrokontroléru nebo jakékoli vývojové sady, např. Arduino . Sada obsahuje kabel přizpůsobený DFRobot IO Expansion Shield .
|
Produkt je kompatibilní s Arduino Ukázkový kód a podrobné informace naleznete v uživatelské příručce . |
Spojení
Senzor pracuje s jakýmkoli mikrokontrolérem s digitálními vstupy, včetně Arduina . Řídicí napětí relé je 5 V ss .
Deska je vhodná pro konektory DFRobot IO Expansion Shield pro Arduino V7.1.
Specifikace
- Řídicí napětí: 5V DC
- Typ signálu: digitální
- Maximální kontaktní napětí: 277 V AC / 10 A, 125 V AC / 12 A
- Maximální proud kontaktu: 12 A
- Zpoždění: 10 ms
- Rozměry dlaždic: 38 x 32 mm

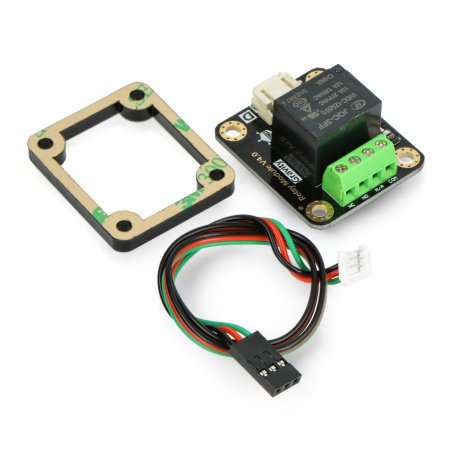

Sada obsahuje
- Modul s relé
- Propojovací kabel
DFRobot Gravity - relé 1 kanál - 10 A / 277 V AC kontakty - 5 V cívka
Reléový modul lze úspěšně použít k ovládání osvětlení i domácích spotřebičů. Kromě toho se často používá k pohonu motorů, elektromagnetických ventilů a dalších vysokonapěťových zařízení.
Relé 277 V AC je vybaveno digitálním rozhraním řízeným signálem TTL a malá LED dioda indikuje aktuální stav výstupu. Díky technologii plug and play je zařízení připraveno pracovat hned po vybalení z krabice.
DFRobot Gravity - další parametry
Relé 5V je jasně označeno, takže připojení zařízení by nemělo být problémem. Schopnost naprogramovat provozní dobu domácích spotřebičů vám umožní ušetřit na účtech za elektřinu.
DFRobot Gravity - relé 1 kanál - 10 A / 277 V AC kontakty - 5 V cívka nabízí maximální spínací výkon rovný AC 1200 VA, DC 240 W, AC 625 VA, DC 120 W.
