Popis produktu: Reléový modul 2 kanály s optoizolací - kontakty 10A / 250VAC - cívka 5V
Modul umožňuje ovládat akční členy spotřebovávající proud až 10 A pomocí portů mikrokontroléru nebo jakékoli vývojové sady (včetně Arduino , Rasbperry Pi a STM32Discovery ). Optoizolace odděluje řídicí signál od části související s napájením relé, čímž je zajištěn bezpečný provoz řídicího systému.

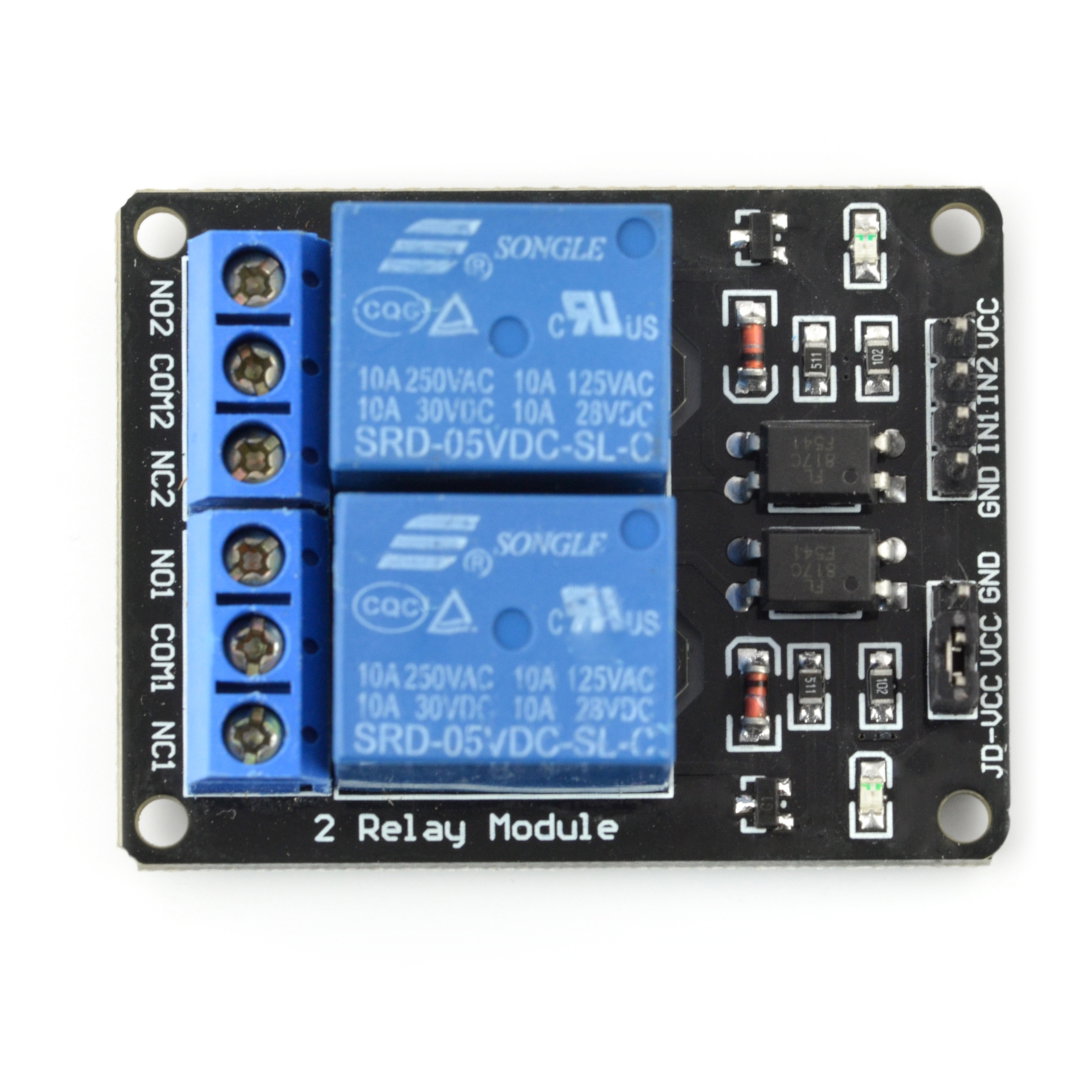

Reléový modul.
Spojení
Pro správnou funkci stačí připojit napájení cívky relé a digitálního řídicího signálu. Špendlíky jsou standardní proužky goldpin s roztečí 2,54 mm, které umožňují připojení pomocí populárních propojovacích kabelů.
Vede
- VCC - napájení optoizolátoru
- JD-VCC - napájení cívky relé, standardně připojeno k VCC propojkou
- IN1, IN2 - reléové řídicí vstupy, zapnuté s nízkým stavem
- GND - zemnící obvody, všechny piny GND jsou vzájemně propojeny
- Konektory KF (ARK) - kontakty relé, připojené podle obrázku na desce modulu.
Příklady použití
- Ovladač osvětlení
- Řidič akčních členů
- Spínač pro elektrická zařízení, včetně motorů
Specifikace
- Napájecí napětí VCC: 5V
- Zapíná se při nízkém stavu
- Relé: SRD-05VDC-SL-C ( dokumentace )
- Napětí cívky: 5V
- Maximální kontaktní napětí: 250 VAC, 110 VDC *
- Maximální proud: 10 A.
- Optoizolace EL817 ( dokumentace )
- Rozměry dlaždic: 50 x 38 mm
- Průměr montážních otvorů: 3 mm
* Maximální kontaktní napětí závisí na typu zátěže - podrobnosti v dokumentaci, tabulka 7. Zatížení kontaktu.
