Popis produktu: Dálkový ovladač 12/24 V DC + dálkové ovladače 433,92 MHz - 2 kanály
Rádiový přijímač umožňuje ovládat 2 zařízení pracující s napětím 250 V AC prostřednictvím reléových výstupů NO/NC . Vestavěná relé s výkonem až 10 A umožňují ovládat zařízení s vysokou spotřebou proudu, jako jsou stejnosměrné motory , rolety, žaluzie, dveře, okna, brány a branky. Modul pracuje na frekvenci 433,92 MHz . Sada obsahuje 2 dálkové ovladače, které umožňují ovládat přijímač v dosahu 100 metrů. Dálkové ovladače se mohou vzhledem lišit od ovladačů zobrazených na fotografii, jsou odesílány náhodně. Cívka je napájena napětím 12 nebo 24 V DC.
Piny dálkového ovladače 12/24V DC - 433,92MHz - 2 kanály

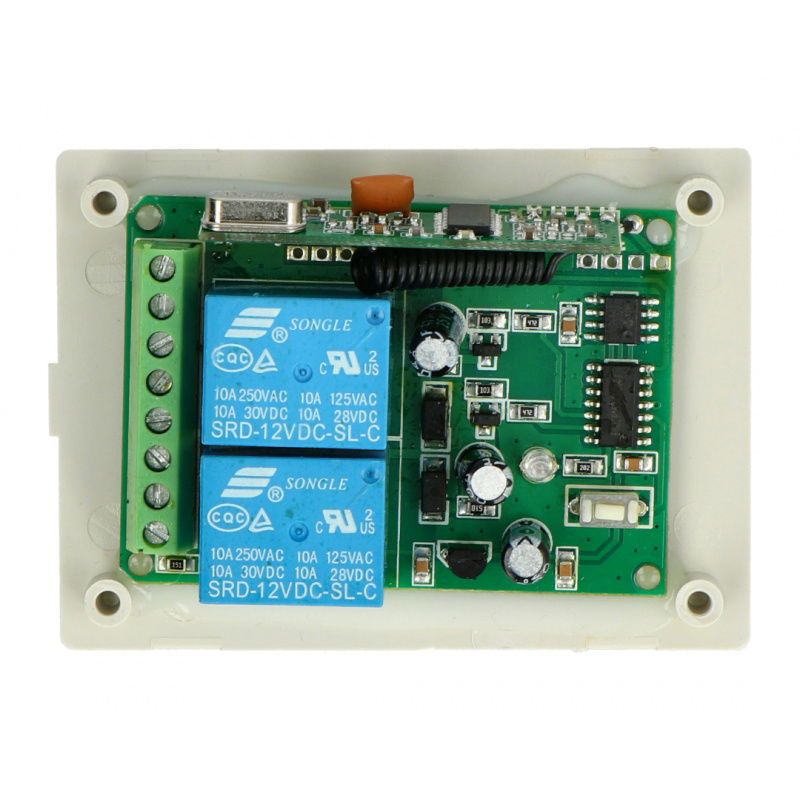

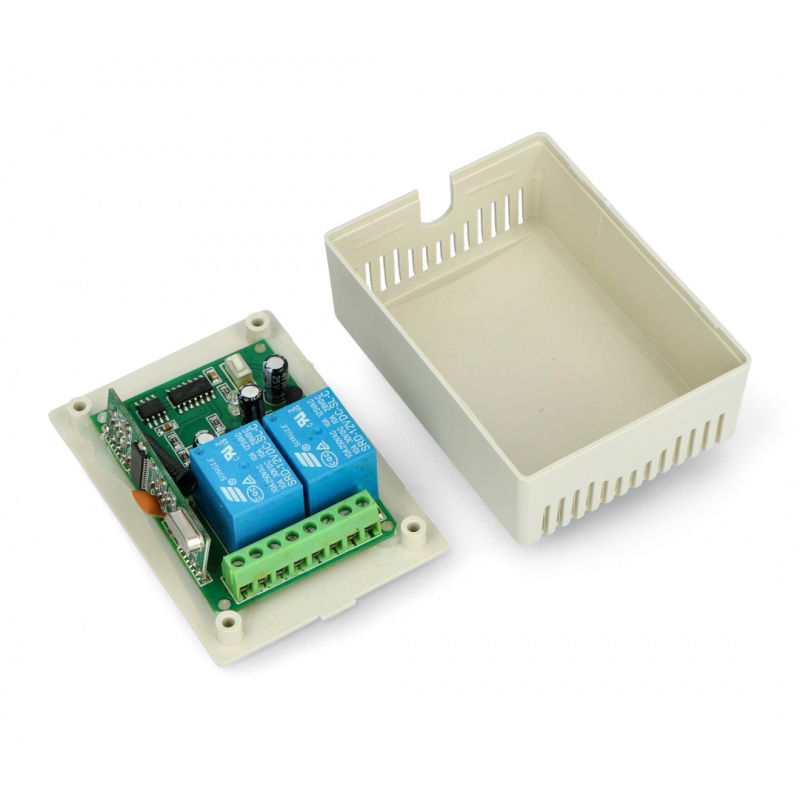

Konektory v tabulce jsou popsány shora dolů v pořadí, v jakém se objevují na modulu řídicí jednotky.
| Jméno | Popis |
|---|---|
Č._1 | Zapojení pinů normálně rozpojeného kontaktu prvního relé PK1. |
COM_1 | Zapojení pinů společného kontaktu prvního relé PK1. |
NC_1 | Normálně sepnuté kontaktní vodiče prvního relé PK1. |
Č._2 | Normálně rozpojený kontaktní výstup druhého relé PK2. |
COM_2 | Společné zapojení kontaktů druhého relé PK2. |
NC_2 | Normálně sepnuté kontaktní vodiče druhého relé PK2. |
+ | Napájecí konektor, napájecí napětí 12 nebo 24 V |
- | Hmotnost systému. |

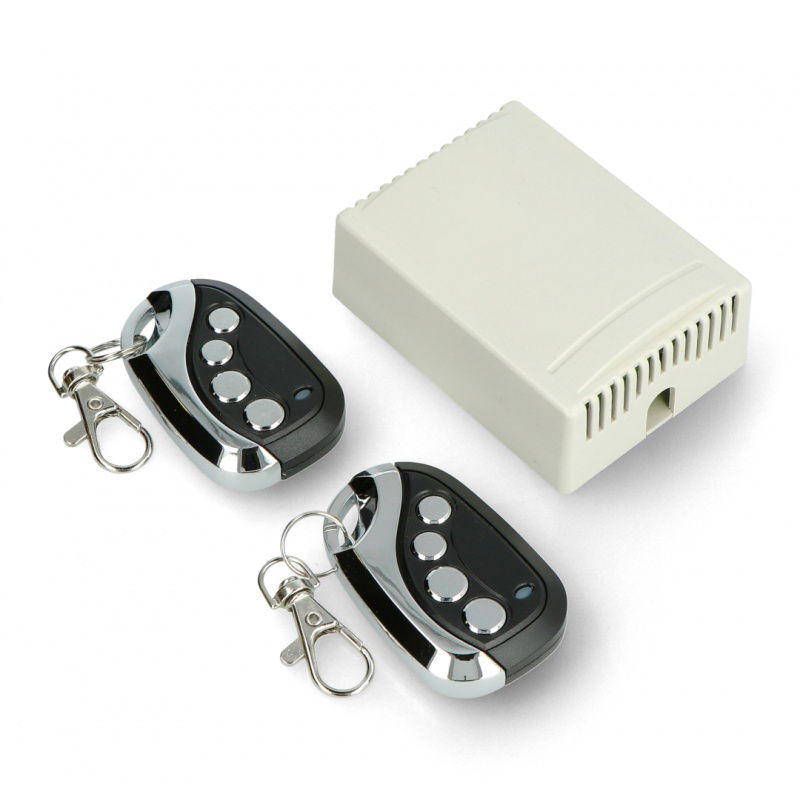

Sada obsahuje:
- 2kanálový přijímač
- Dálkové ovládání - 2 kusy
Specifikace dálkového ovladače 12/24 V DC - 433,92 MHz - 2 kanály
- Napájecí napětí: 12/24V DC
- Provozní napětí relé: 250 V AC
- Maximální zatížení: 10A
- Paměť: až 50 dálkových ovladačů
- Citlivost přijímače: -100 dBm
- Skutečný dosah v otevřeném terénu: až 100 m
- Křemenná stabilizace
- 2 reléové výstupy
- 3 provozní režimy:
- bistabilní
- monostabilní
- změna státu
- Lze použít jako přídavný přijímač pro automatickou bránu.
- Provozní teplota: -20 °C až 60 °C

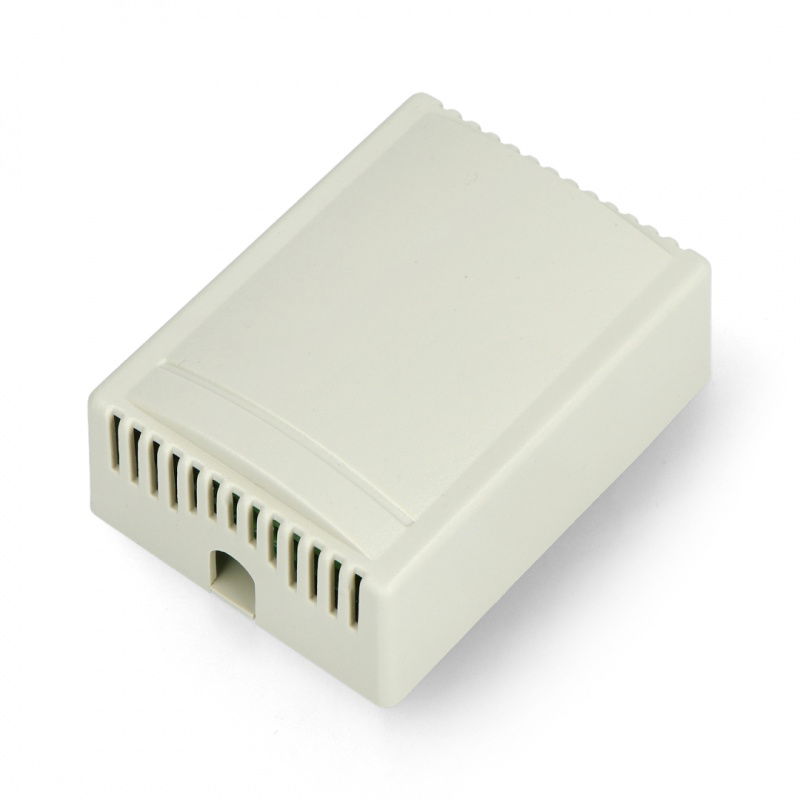

- Rozměry: 57,5 × 40,5 × 17 mm
Vzhled dálkových ovladačů se může lišit od těch, které jsou zobrazeny na fotografii.
Příklad použití dálkového ovladače 12/24 V DC - 433,92 MHz - 2kanálový
