Popis produktu: Dálkový ovladač 12/24V DC + dálkové ovládání 433,92MHz - 4 kanály
Tento rádiový přijímač vybavený relé umožňuje ovládat čtyři zařízení pracující na 250 V AC prostřednictvím reléových výstupů NO/NC . Přijímač komunikuje na frekvenci 433,92 MHz . Sada obsahuje dva dálkové ovladače, které umožňují ovládat reléové výstupy modulu v dosahu 100 m . Dálkové ovladače se mohou lišit vzhledem a jsou dodávány náhodně. Relé pracují na 12 nebo 24 V DC .
Dálkové ovladače se mohou lišit vzhledem a dodavatelé dodávají různé modely. Různé modely dálkových ovladačů fungují stejně.

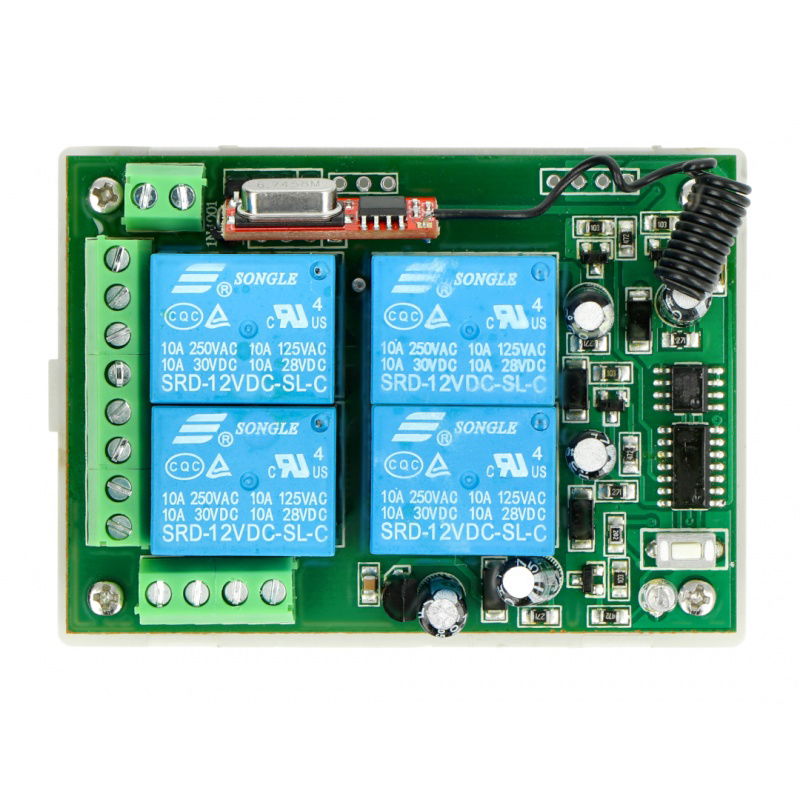

Piny dálkového ovladače 12/24 V DC - 433,92 MHz - 4 kanály
Konektory v tabulce jsou popsány shora dolů v pořadí, v jakém se objevují na modulu řídicí jednotky. Podrobnosti naleznete v uživatelské příručce k modulu .
| Jméno | Popis |
|---|---|
+ | Napájecí konektor, napájecí napětí 12 nebo 24 V. |
- | Hmotnost systému. |
Č._4 | Normálně rozpojené kontakty relé K4. |
COM_4 | Společný kontakt relé K4. |
NC_4 | Normálně sepnutý kontaktní výstup relé K4. |
Č._3 | Normálně rozpojené kontakty relé K3. |
COM_3 | Společný kontakt relé K3. |
NC_3 | Normálně sepnutý kontaktní výstup relé K3. |
Č._2 | Normálně rozpojené kontakty relé K2. |
| COM_2 | Společný kontakt relé K2. |
| NC_2 | Normálně sepnutý kontaktní výstup relé K2. |

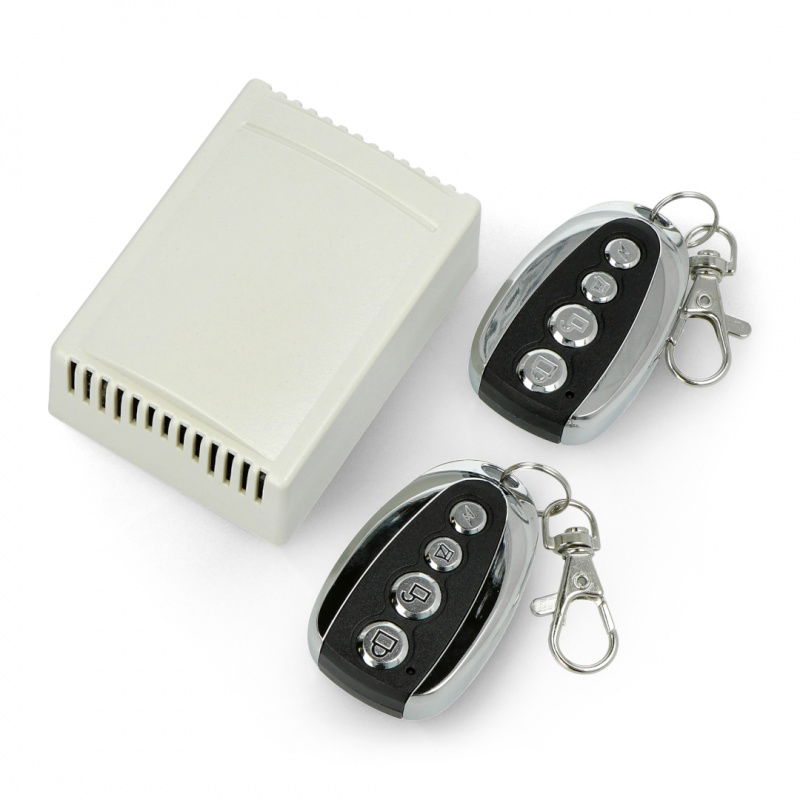

Sada obsahuje:
- 4kanálový přijímač
- Dálkové ovládání - 2 kusy
Specifikace dálkového ovladače 12/24 V DC - 433,92 MHz - 4 kanály
- Napájecí napětí: 12/24 V DC
- Provozní napětí relé: 250 V AC
- Maximální zatížení: 10 A
- Paměť: až 50 dálkových ovladačů
- Citlivost přijímače: -100 dBm
- Skutečný dosah v otevřeném terénu: až 100 m
- Křemenná stabilizace
- 4 reléové výstupy
- 3 provozní režimy:
- bistabilní
- monostabilní
- změna státu
- Lze použít jako přídavný přijímač pro automatickou bránu.
- Provozní teplota: -20 °C až 60 °C
- Rozměry: 57,5 × 40,5 × 17 mm

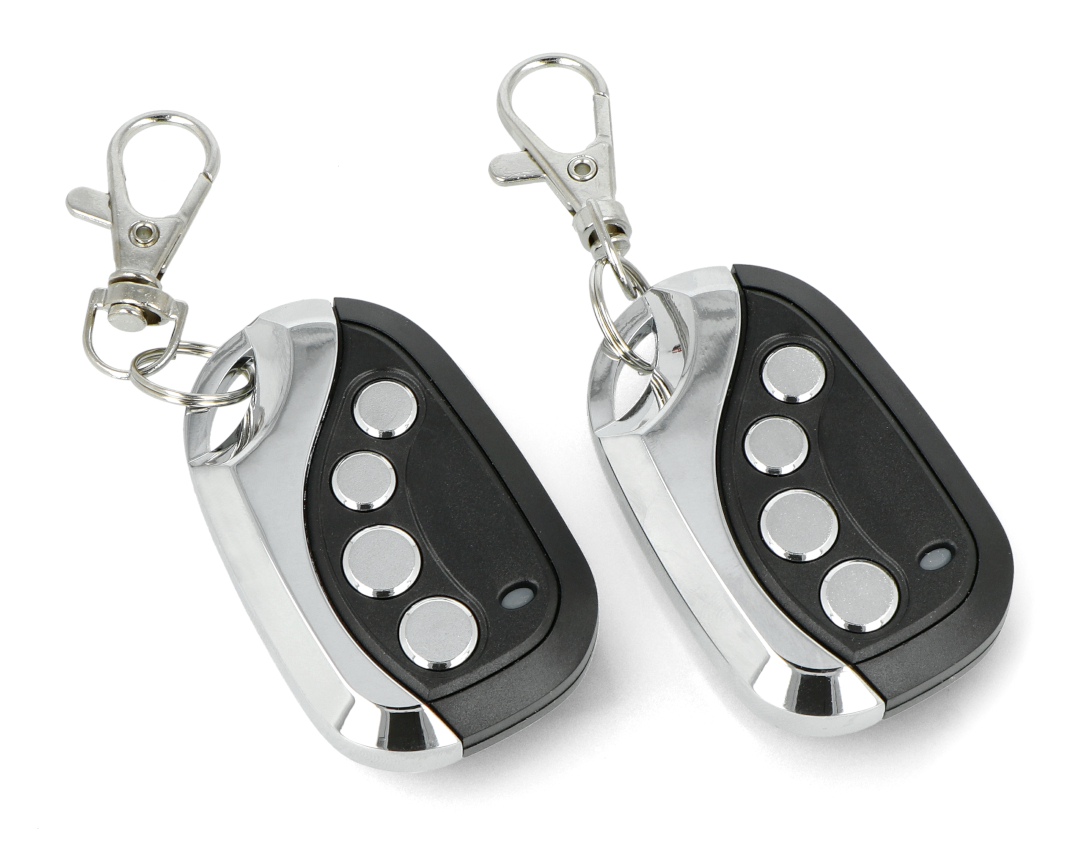

Dálkové ovladače se mohou lišit vzhledem a jsou zasílány náhodně.
Příklad použití 4kanálového dálkového ovladače 12/24 V DC - 433,92 MHz
