Popis produktu: Seeed Xiao ESP32-C3 - WiFi / Bluetooth - Seeedstudio 113991054
Seeed Xiao je modul velikosti palce, vybavený výkonným čipem ESP32-C3 s novou 32bitovou architekturou RISC-V . Umožňuje bezdrátovou komunikaci 2,4 GHz WiFi a Bluetooth 5.0 / Mesh . Ideální pro aplikace IoT. Čip ESP32-C3 podporuje režimy Station, SoftAP a SoftAP & Station a má 400 KB SRAM a 4 MB Flash paměti . Seeed Xiao ESP32-C3 se vyznačuje nízkou spotřebou energie. Na desce je také systém nabíjení baterie. K dispozici je 11 digitálních I/O , které lze také použít jako piny PWM, a 4 analogové I/O , které lze použít jako ADC. Podporuje sériové komunikační porty jako UART, I2C a SPI, včetně I2S (Internet Information Services). Součástí je i externí anténa. Modul lze naprogramovat v prostředí Arduino.
Xiao ESP32-C3 modul s anténou.
Pinout Seeed Xiao ESP32-C3.Hlavní vlastnosti Seeed Xiao ESP32-C3
- Efektivní systém: deska je založena na systému ESP32-C3 s RISC-V s taktem až 160 MHz, vybavená mnoha komunikačními porty, podporovanými Arduino a CircuitPython.
- Bezdrátová komunikace: vestavěný komunikační systém 2,4 GHz WiFi a Bluetooth Low Energy, maximální vzdálenost přenosu dat je 100 m s namontovanou anténou U.FL.
- Nízká spotřeba energie: poskytuje 4 provozní režimy, v režimu hlubokého spánku spotřebuje pouze 44 μA. Umožňuje také nabíjení lithiových baterií.
- Provedení ve velikosti palce: rozměry desky jsou pouze 21 x 17,5 mm - klasické pouzdro série Seeed Xiao.
Seed Xiao Tile Series
Xiao ESP32-C3 od Seeedstudio je dalším produktem ze série Seeed Xiao. Disponuje rozměry kompatibilními s celou řadou Xiao, tedy 21 x 17,5 mm a četnými komunikačními rozhraními, jako jsou: 1x UART, 1x I2C, 1x SPI, 1x I2S, 11x GPIO, 4x ADC, Programování a napájení desky se provádí přes rozhraní USB typu C - dobíjí i baterii. Deska je vybavena 4 MB Flash paměti, lze ji programovat v Arduinu a CircuitPythonu.
Rozložení prvků na desce
- USB Type-C
- LED nabíjení
- čip ESP32-C3
- Spouštěcí tlačítko
- WiFi/Bluetooth anténní konektor
- Tlačítko reset
Rozložení komponent na desce Xiao ESP32-C3.

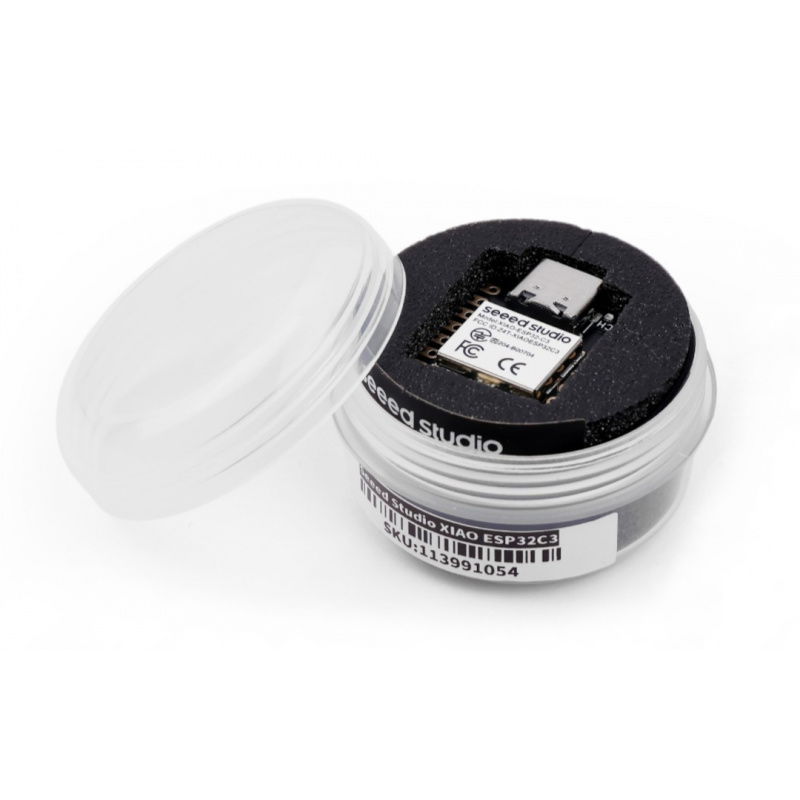

Seeed Xiao ESP32-C3 - WiFi / Bluetooth - Seeedstudio 113991054.
Viz specifikace desky Xiao
- Čip ESP32-C3 32bitový RISC-V 160MHz
- Bezdrátová komunikace: WiFi 2,4 GHz a Bluetooth 5.0 / Mesh
- Flash paměť: 4 MB
- Paměť SRAM: 400 kB
- Rozhraní:
- 1x UART, 1x I2C, 1x I2S, 11x GPIO (PWM), 4x ADC
- 1x tlačítko Reset, 1x tlačítko Boot
- Provozní napětí: 3,3 V / 200 mA
- Vstupní napětí (VIN) 5V
- Nabíjecí proud: 50mA / 100mA
- Spotřeba energie v režimu hlubokého spánku: > 44 μA
- Spotřeba energie z WiFi:
- aktivní: < 75 mA
- režim spánku: < 25 mA
- klidový režim: < 4 mA
- Spotřeba energie z BLE:
- režim spánku: < 27 mA
- klidový režim: < 10 mA
- Rozměry: 21 x 17,5 mm
Obsah sady
- Seeed Xiao ESP32-C3 modul
- Anténa
