Popis produktu: Generátor libovolných průběhů Rigol DG1022Z 25 MHz - 2 kanály

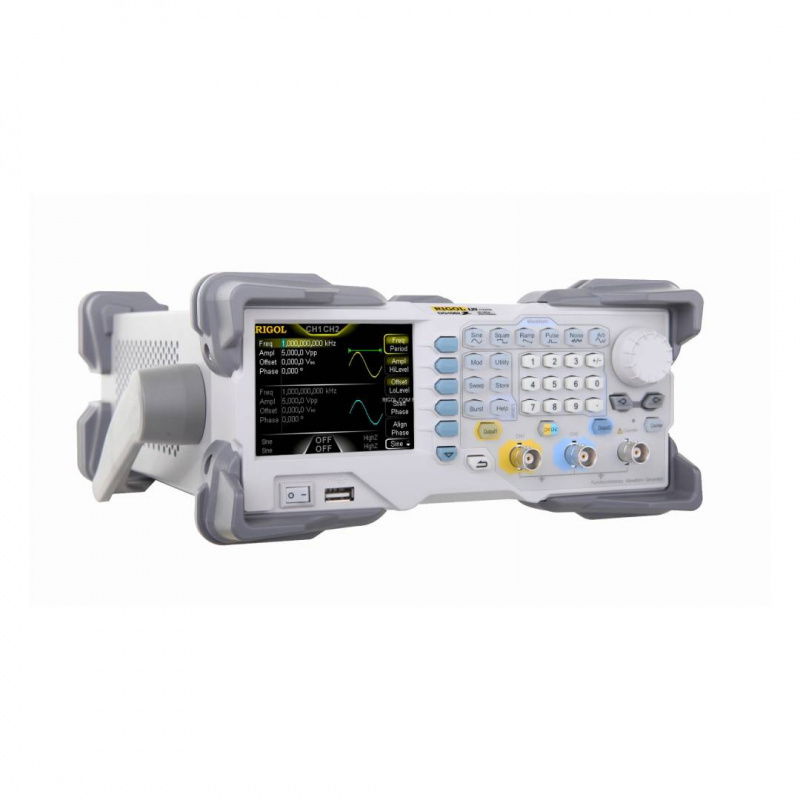

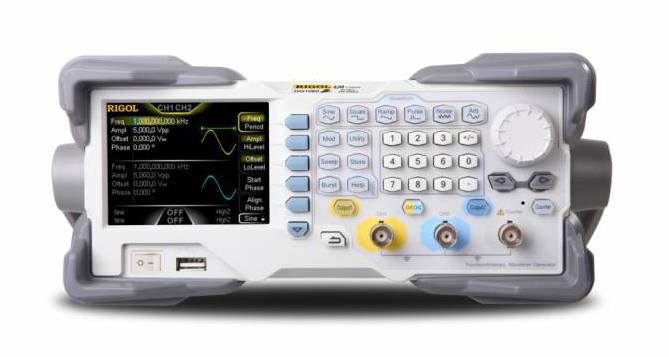

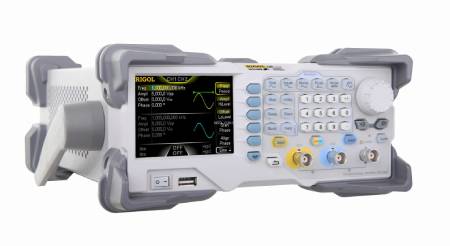

Rigol DG1022Z je pokročilý generátor libovolných průběhů s frekvencí 25 MHz , který v jednom zařízení kombinuje generátor funkcí , generátor libovolných průběhů, generátor pulzů, generátor šumu, generátor harmonických, analogový a digitální modulátor a čítač kmitočtu . Tento všestranný nástroj je ideální pro elektronické laboratoře, výzkumná a vývojová oddělení, servisní střediska a vzdělávací zařízení. Dva nezávislé kanály umožňují simultánní generování různých signálů a pohodlné provádění složitějších měření. Jasný 3,5" barevný TFT displej a intuitivní ovládání parametrů také zvyšují uživatelský komfort.

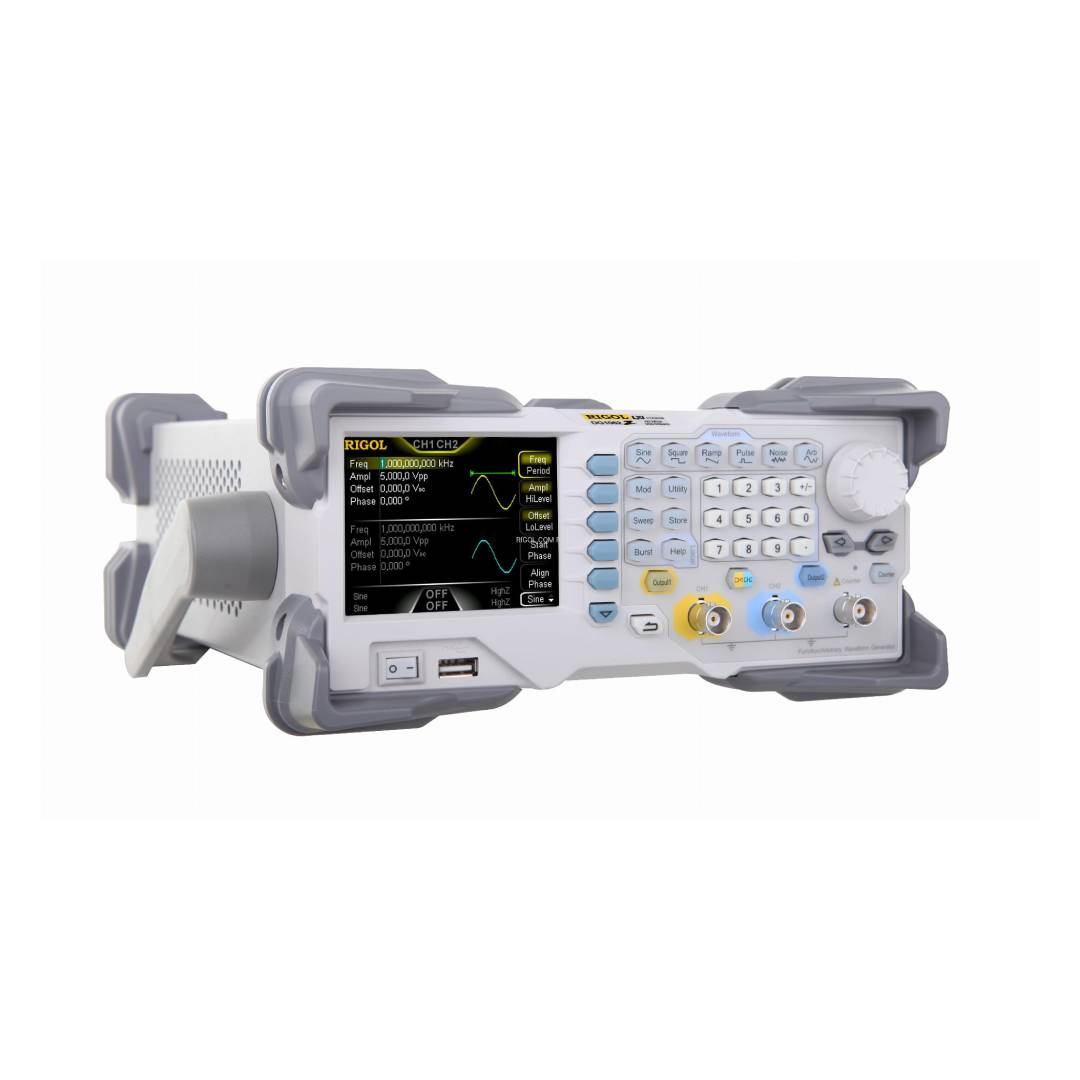

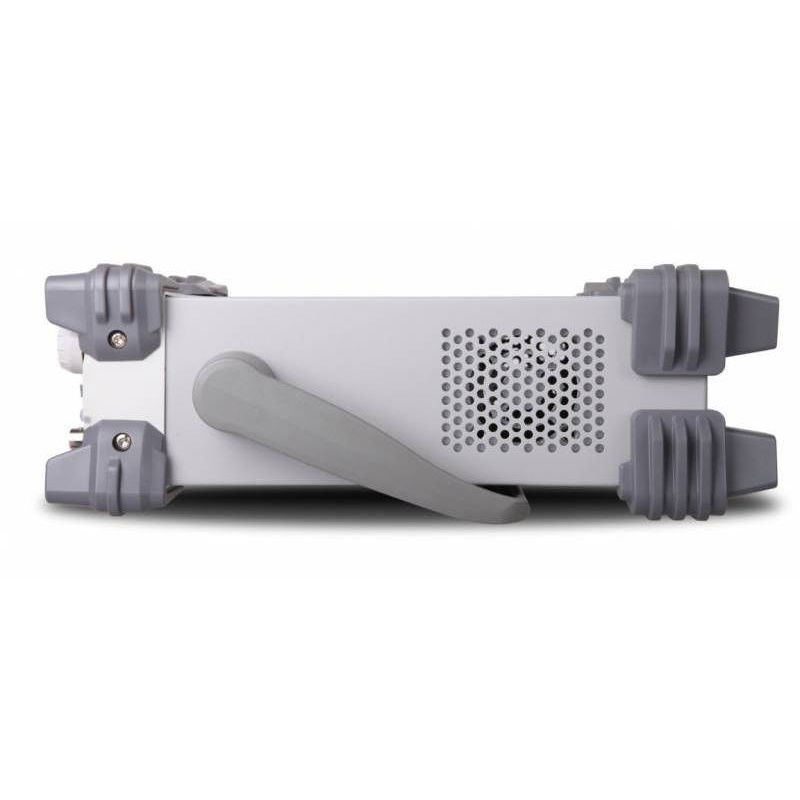

Generátor libovolných signálů Rigol DG1022Z 25 MHz - 2 kanály.
DG1000Z integruje mimo jiné generátor funkcí, generátor libovolných průběhů, generátor šumu, generátor pulzů, generátor harmonických, analogově/digitální modulátor a měřič kmitočtu.
Hlavní vlastnosti generátoru Rigol DG1022Z
- Generátor libovolných funkcí a průběhů : multifunkční zařízení kombinující generátor funkcí, generátor impulsů, generátor šumu, generátor harmonických a čítač kmitočtu
- Technologie SiFi : přesná reprodukce signálu a redukce jitteru až na přibližně 200 ps
- Šířka pásma až 25 MHz : generátor vhodný pro testování mnoha analogových a digitálních obvodů
- Vzorkovací frekvence 200 MSa/s : generování signálu s vysokou přesností
- 14bitové vertikální rozlišení : vyšší přesnost při reprodukci složitých průběhů
- Dva nezávislé kanály : schopnost pracovat se dvěma různými signály současně
- Paměť libovolného tvaru vlny : 2 Mpts standardně a až 16 Mpts volitelně na kanál
- 160 vestavěných průběhů : široký výběr předpřipravených tvarů signálů dostupných z panelu
- Plná modulace : podpora AM, FM, PM, ASK, FSK, PSK a PWM
- Vestavěný čítač frekvence : Měří až 200 MHz s podporou frekvence, periody, šířky impulzu a pracovního cyklu
Přesné generování signálu s technologií SiFi

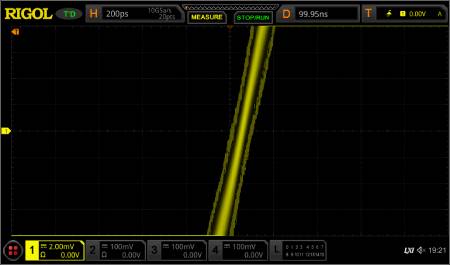

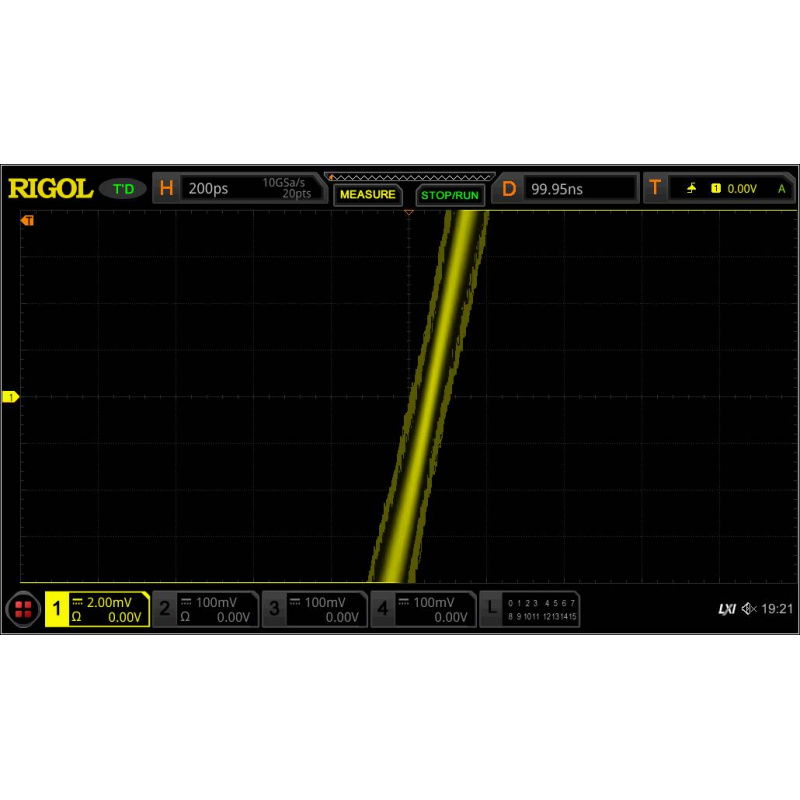

Rigol DG1022Z je vybaven technologií SiFi (Signal Fidelity) , která zajišťuje vysoce věrnou reprodukci generovaných signálů. Generátor vytváří průběhy bod po bodu, což mu umožňuje reprodukovat složité průběhy s vysokou přesností a bez typického zkreslení charakteristického pro jednodušší konstrukce. Další výhodou je nízký jitter, který může dosáhnout až 200 ps , což je důležité při testování přesných elektronických obvodů. Kombinace vzorkovací frekvence 200 MSa/s a 14bitového rozlišení činí zařízení vhodným pro úkoly vyžadující stabilní a čistý signál. To je obzvláště důležité při práci s citlivými měřicími obvody, řídicími systémy a prototypy elektronických zařízení.
Generátor obsahuje přes 160 různých tvarů signálů.
Rozsáhlé funkce generátoru pro testování a modulaci
DG1022Z nabízí širokou škálu funkcí užitečných pro každodenní práci konstruktérů, servisních techniků a inženýrů. Zařízení podporuje analogové a digitální modulační režimy , jako jsou AM, FM, PM, ASK, FSK, PSK a PWM , a simuluje signály používané v komunikačních a řídicích systémech. Generátor je také vybaven funkcí Sweep , která umožňuje změny frekvence v lineárním, logaritmickém nebo krokovém režimu, a také režimem Burst pro generování burstů a sekvencí spouštěných externím signálem nebo ručně. Vestavěný generátor harmonických až do 8. řádu usnadňuje analýzu vlivu harmonických složek na testovaný systém. Další výhodou je frekvenční čítač až do 200 MHz , který může pracovat paralelně s dvoukanálovým výstupem.
Technické specifikace generátoru Rigol DG1022Z
- Počet kanálů: 2
- Šířka pásma generátoru: 25 MHz
- Vzorkovací frekvence: 200 MSa/s
- Vertikální rozlišení: 14 bitů
- Paměť libovolného tvaru vlny: 2 Mpts standardně, až 16 Mpts volitelně
- Počet vestavěných běhů: 160
- Stabilita frekvence: ±1 ppm
- Fázový šum: -125 dBc/Hz
- Jitter: cca 200 ps
- Typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM
- Generátor harmonických: až do 8. řádu
- Frekvenční čítač: až 200 MHz
- Displej: TFT LCD 3,5''

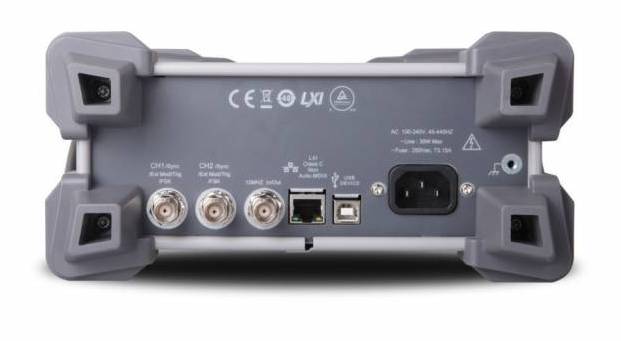

- Rozhraní: USB Host, USB Device, LAN
- Napájení: 100 V až 240 V, 45 Hz až 440 Hz
- Spotřeba energie: méně než 40 W
- Rozměry: 261,5 × 112 × 318,4 mm
- Hmotnost: 3,2 kg
Obsah sady
- Generátor Rigol DG1022Z
- Napájecí kabel
- USB kabel
- BNC kabel
- Stručný průvodce
- Disk s dokumentací a softwarem
Typy modulace zahrnují AM, FM, PM, ASK, FSK, PSK a PWM.
