Popis produktu: Funkční generátor LongWei LW-1641 2 MHz - 1 kanál
LW-1641 je špičkový generátor křivek funkce LongWei navržený s ohledem na stabilitu, širokou šířku pásma a funkčnost. Umožňuje generovat až sedm různých průběhů : sinusový, obdélníkový, trojúhelníkový, pilový a pulzní - v pozitivní a negativní verzi. Generátor také nabízí nastavení symetrie, DC offset a kompatibilitu se systémy TTL/CMOS . Vestavěný frekvenční čítač umožňuje měřit externí signály v rozsahu od 1 Hz do 30 MHz . Ideální vybavení pro laboratoře, školy, dílny a inženýrské projekty.

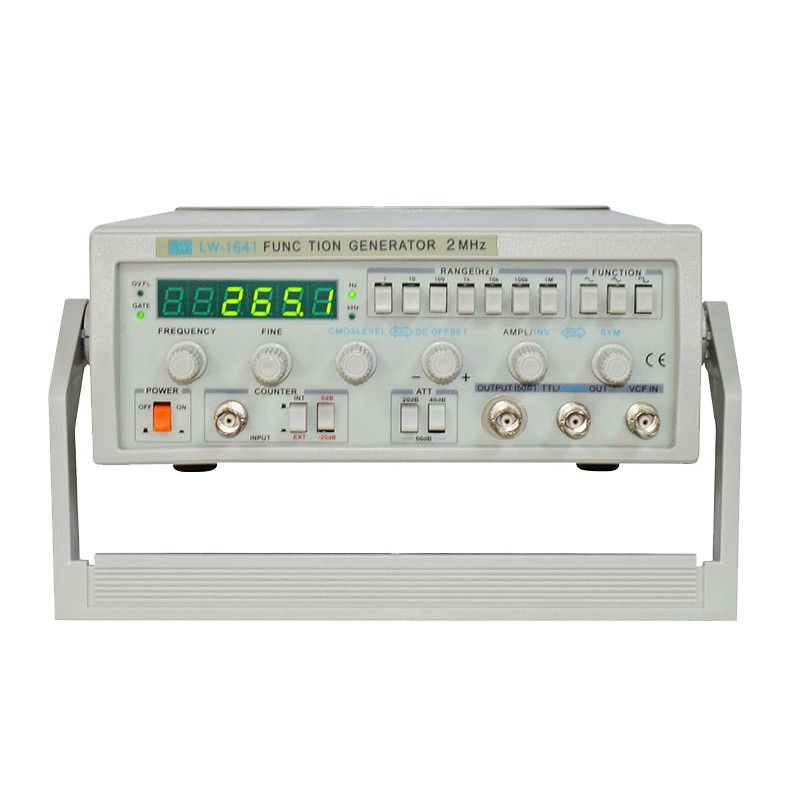

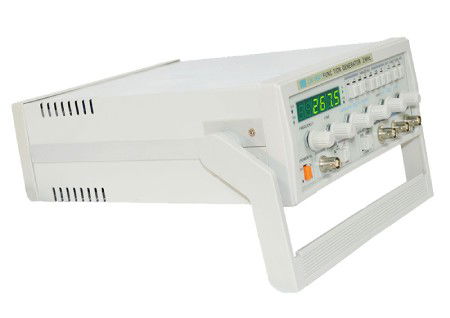

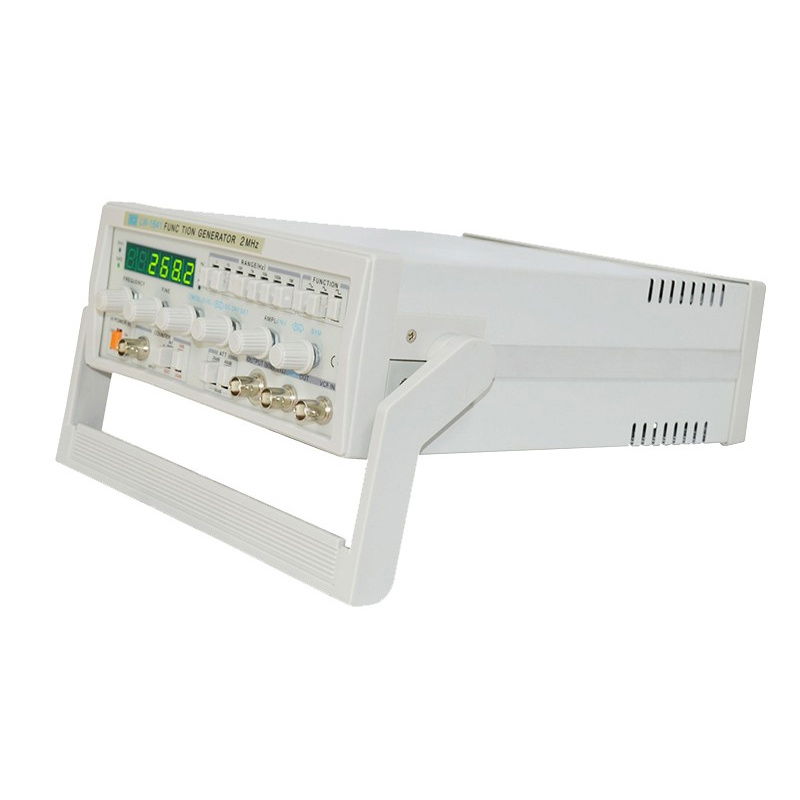

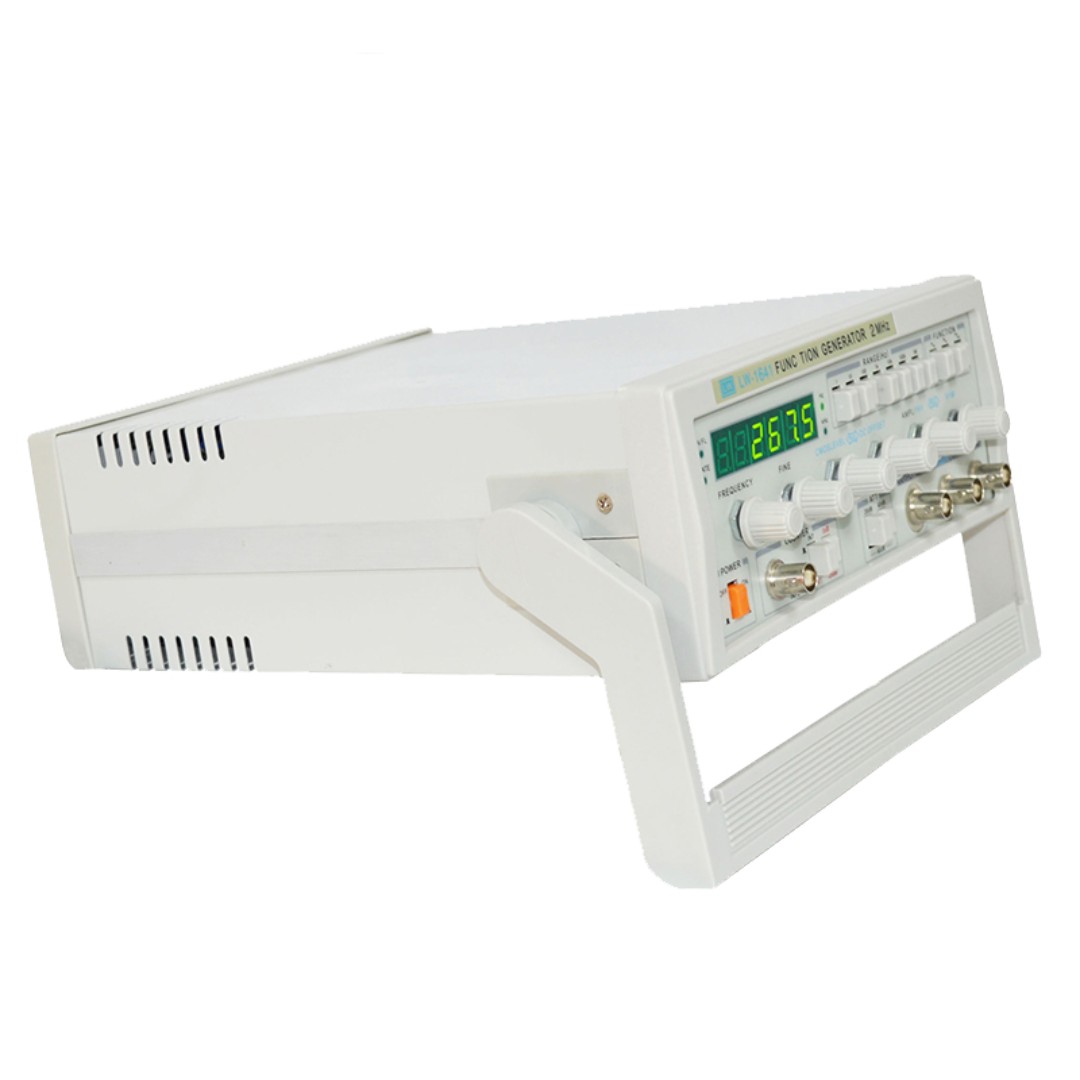

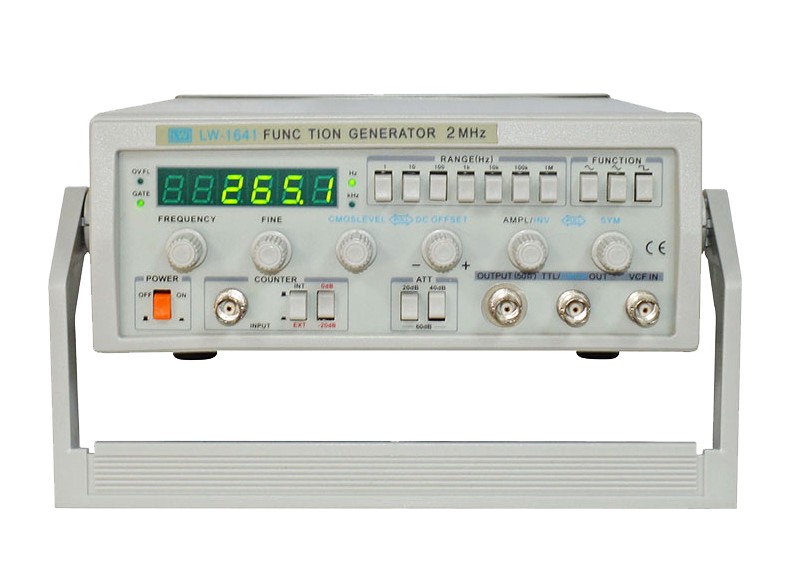

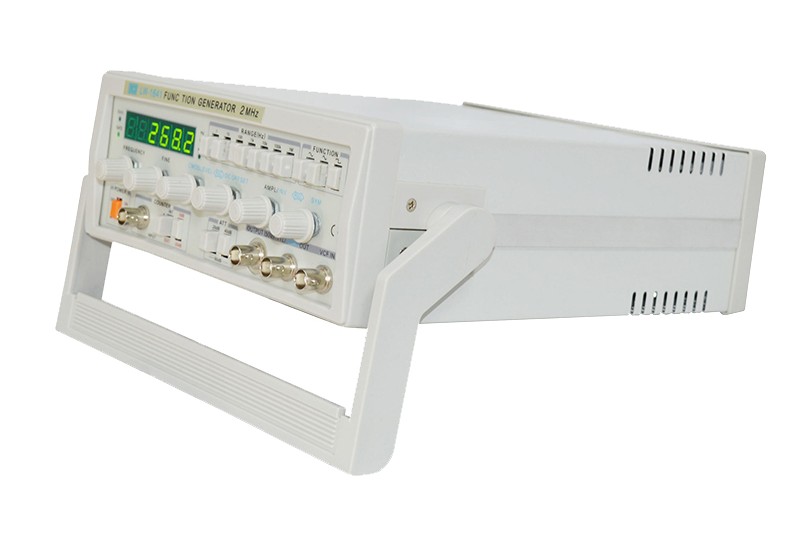

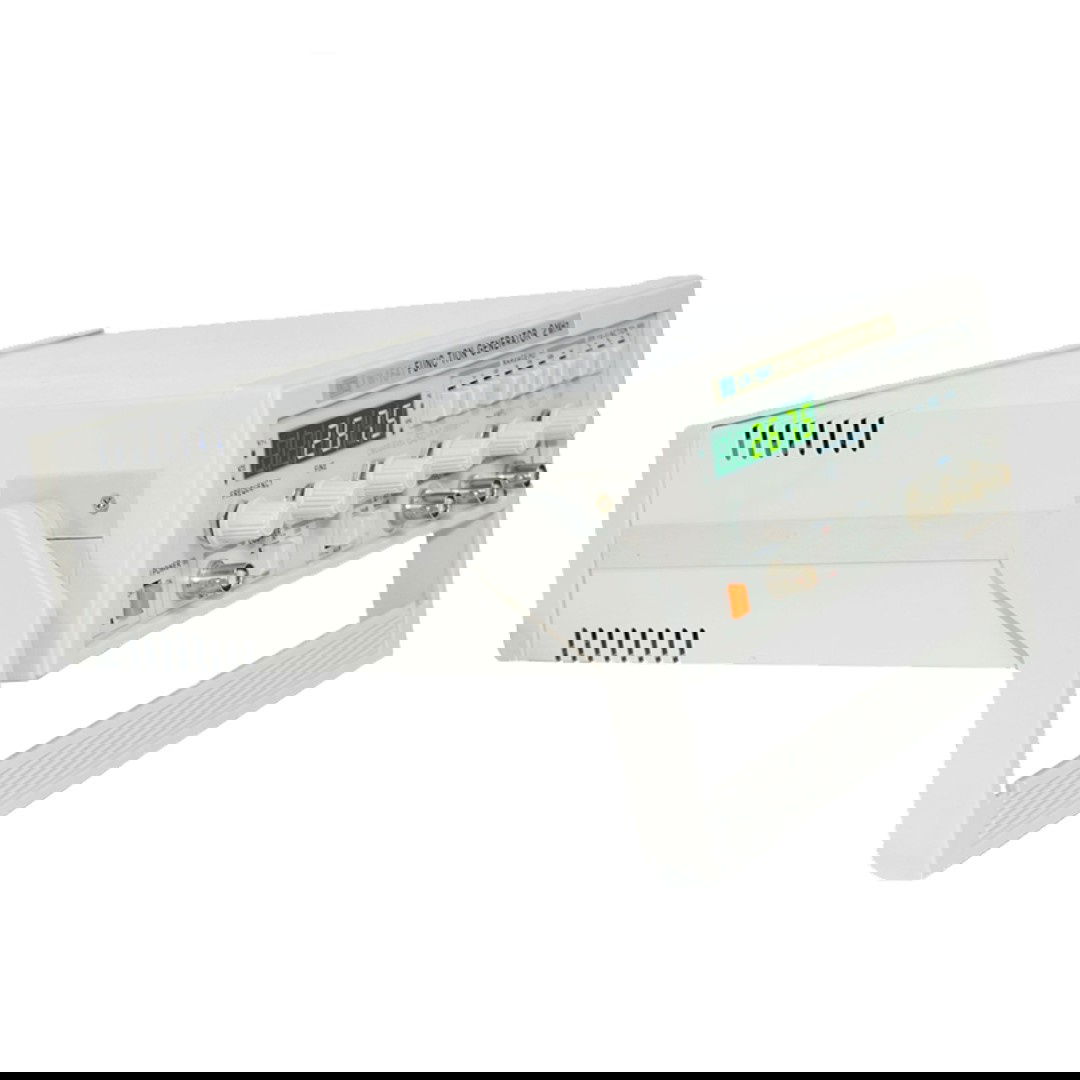

Funkční generátor LongWei LW-1641 2 MHz - 1 kanál.
Generuje mnoho forem výstupního signálu.
Hlavní vlastnosti generátoru
- Frekvenční rozsah od 0,1 Hz do 2 MHz - umožňuje generovat signály od velmi nízkých po vysoké frekvence, užitečné v široké řadě laboratorních aplikací
- Široký výběr průběhů - umožňuje testování různých typů elektronických a signálních systémů
- Výstup TTL/CMOS kompatibilní s digitální logikou - lze přímo připojit k mikrokontrolérům a digitálním testovacím systémům
- Nastavitelná symetrie tvaru vlny od 90:10 do 10:90 – umožňuje nastavit přesný pracovní cyklus pro čtvercové a pulzní signály
- Nízké zkreslení sinusového signálu < 1 % - zajišťuje vysoce kvalitní průběhy pro přesná měření
- DC ±10V offset nastavitelný výstup - umožňuje posun úrovně signálu, užitečné při analogovém testování
- Rychlá doba náběhu obdélníkové vlny <100 ns="" strong=""> – poskytuje ostrou hranu signálu, ideální pro testování rychlých digitálních obvodů
- Útlum signálu 20 dB nebo 40 dB – usnadňuje přizpůsobení úrovně signálu citlivosti testovaného systému
- VCF vstup - možnost ovládat frekvenci signálu pomocí externího napětí
- Vestavěný frekvenční čítač až 30 MHz - umožňuje měřit frekvenci externích signálů s vysokou přesností
Praktické aplikace
LW-1641 je ideální pro technické vzdělávání, testování analogových a digitálních systémů, vědecký výzkum a servis elektronických zařízení . Díky nízkému zkreslení a široké funkčnosti nachází uplatnění jak ve výzkumných laboratořích, tak mezi fandy a designéry.
Podporuje počítání frekvencí od 1 Hz do 30 MHz.

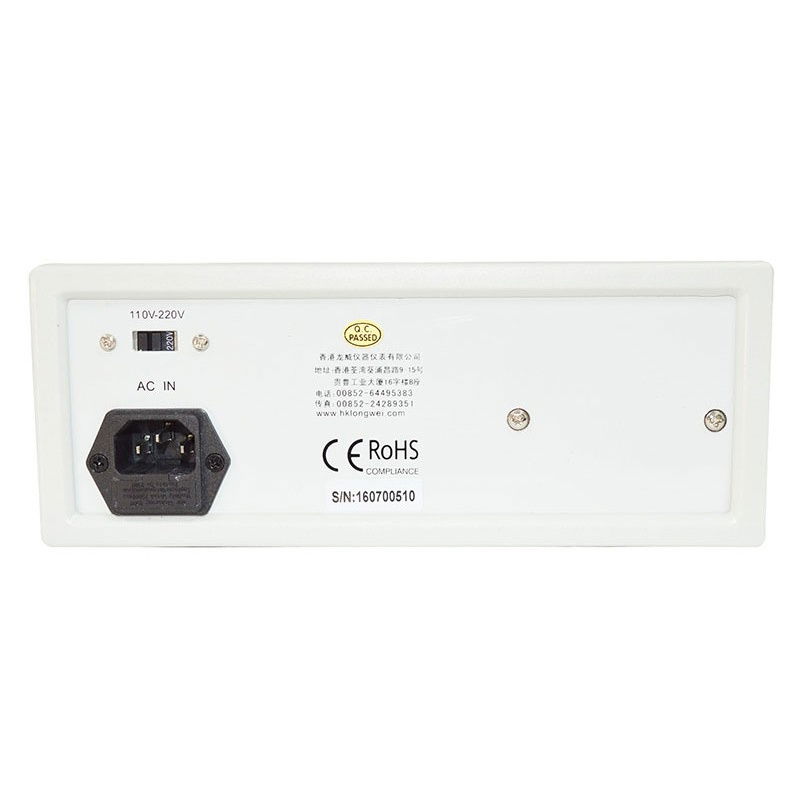

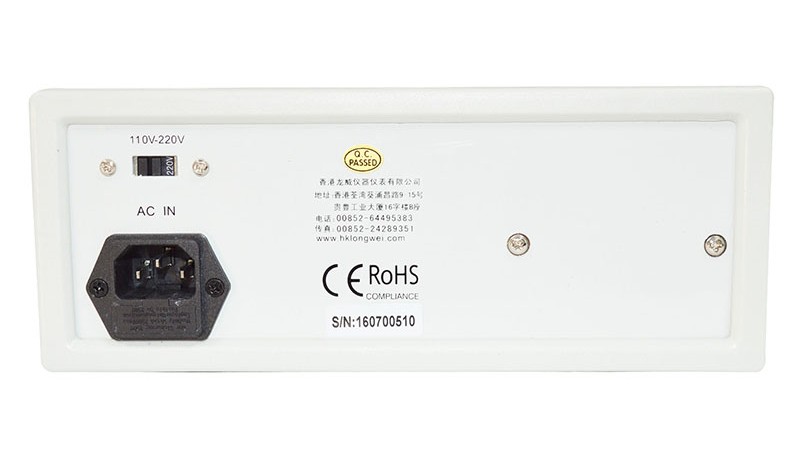

Generátor pracuje s napájecím napětím 110 V až 220 V.
Technická specifikace generátoru funkcí
- Model: LW-1641
- Frekvenční rozsah: 0,1 Hz až 2 MHz
- Výstupní průběhy: sinus, trojúhelník, čtverec, kladný a záporný impuls, kladný a záporný pilový zub
- Výstupní impedance: 50Ω ± 10%
- Amplituda signálu: ≥ 50 Vp-p
- Rozsah DC napětí (offset): 0 V až ±10 V, plynule nastavitelný
- Nastavení symetrie průběhu: 90:10 až 10:90
- Doba náběhu obdélníkové vlny: < 100 ns
- Sinusová charakteristika: zkreslení < 1 % (v rozsahu od 10 Hz do 100 kHz)
- Frekvenční odezva: 0,1 Hz až 100 kHz: ≤ ± 0,5 dB; od 100 kHz do 2 MHz: ≤ ± 1 dB
- Výstup TTL/CMOS:
- Úrovně TTL: nízké < 0,4 V, vysoké > 3,5 V/l>
- Úrovně CMOS: Nízká < 0,5 V, Vysoká nastavitelná od 5 V do 14 V
- Doba náběhu pulsu: < 100 ns
- Vstup VCF (Voltage-Controlled Frequency):
- Rozsah vstupního napětí: -5V až 0V ±10%
- Rozsah frekvenční modulace: max. 1000:1
- Typ vstupního signálu: DC - 1 kHz
- Frekvenční čítač
- Rozsah měření: 1 Hz až 30 MHz (pro signály ≥ 10 Vp-p)
- Vstupní impedance: ≥ 1 MΩ / 20 pF
- Citlivost: ≥ 100 mV RMS
- Maximální vstupní napětí: 150V (AC + DC)
- Vstupní útlum: 20 dB
- Přesnost měření: ≤ 0,003 % ± 1 číslice
- Napájecí napětí: 220 V ± 10 % nebo 110 V ± 10 %, 50/60 Hz
- Příkon: 10W
- Rozměry: 270 x 225 x 90 mm
- Hmotnost: 2,5 kg
Obsah sady
- 1x Generátor signálu LW-1641
- 1x napájecí kabel
- 1x 50Ω testovací kabel
- 1x BNC kabel
- 2x Pojistky
