Popis produktu: Grove - Dopplerův radar - BGT24LTR11 - 24GHz transceiver - 10m - Seeedstudio 109020021
Dopplerův radar založený na čipu BGT24LTR11 a řadiči XMC1302 s procesorem Arm Cortex-M0. Umožňuje vám provádět přesná měření vzdálenosti a detekci pohybu pomocí radarové technologie. Zařízení využívá fyzický Dopplerův efekt a analyzuje frekvence vln generovaných a přijímaných zařízením pomocí antén RX a TX . Modul je ideální pro projekty související se zabezpečovacími systémy a jeho provoz není ovlivňován nepříznivými faktory, jako je vysoká teplota, déšť a hromadění prachu.

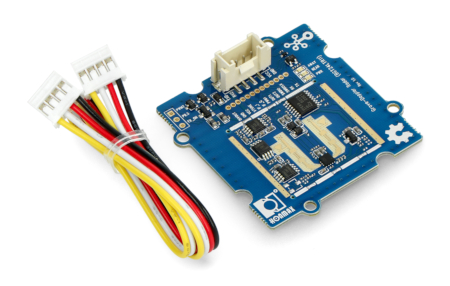

Dopplerův radar ze série Grove.

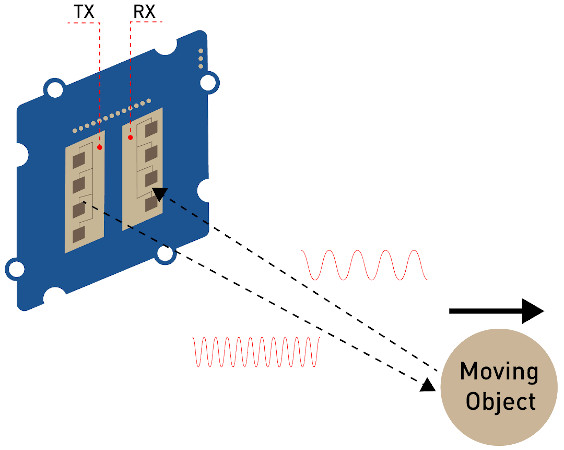

Princip činnosti Dopplerova radaru.
Radarová práce a Dopplerův jev
Radar pomocí vysílače TX vysílá paprsky elektromagnetického záření směrem k objektu, a když se vlny srazí s objektem, odrážejí se směrem k radaru a jsou přijímány přijímačem RX. Jak se objekt pohybuje , přijatá frekvence se bude lišit od frekvence, která byla vysílána. Princip fungování modulu je znázorněn na obrázku níže.
Možnost personalizace
Radarový modul má kolíky, které umožňují pokročilejším uživatelům přizpůsobit modul svým vlastním potřebám. PCB má navíc LED diody, které pomáhají určit, kterým směrem se monitorovaný objekt pohybuje.
Technické specifikace
- MMIC: BGT24LTR11
- MCU: XMC1302 Arm Cortex-M0
- Napájecí napětí: od 3,3 V do 5 V.
- Přenosová frekvence:
- min: 24 GHz
- max: 24,25 GHz
- Výstupní výkon: 7 dBm @ 25 ° C
- Čas aktualizace: 300 ms
- Komunikační rozhraní: UART
- Detekční vzdálenost: 10m @ 0dBsm
- Detekční pole: 65 ° vodorovně; 22 ° svisle
- Rozměry: 40 x 40 mm
- Hmotnost: 5 g

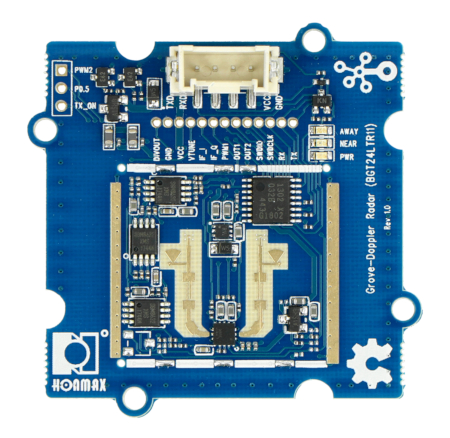

Radarová deska shora.
