Popis produktu: Grove - reflexní senzor RPR-220 v1.3

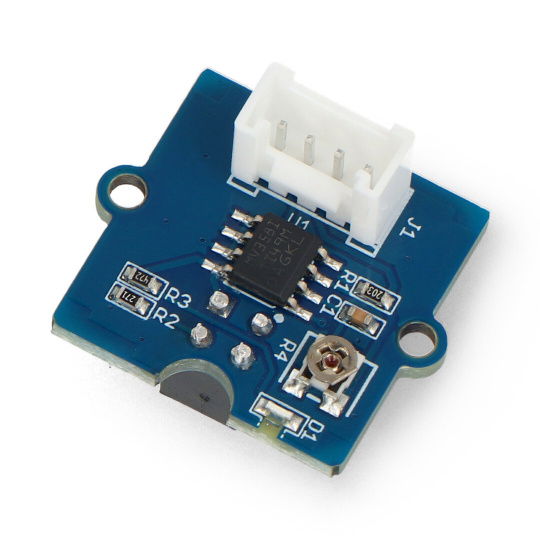

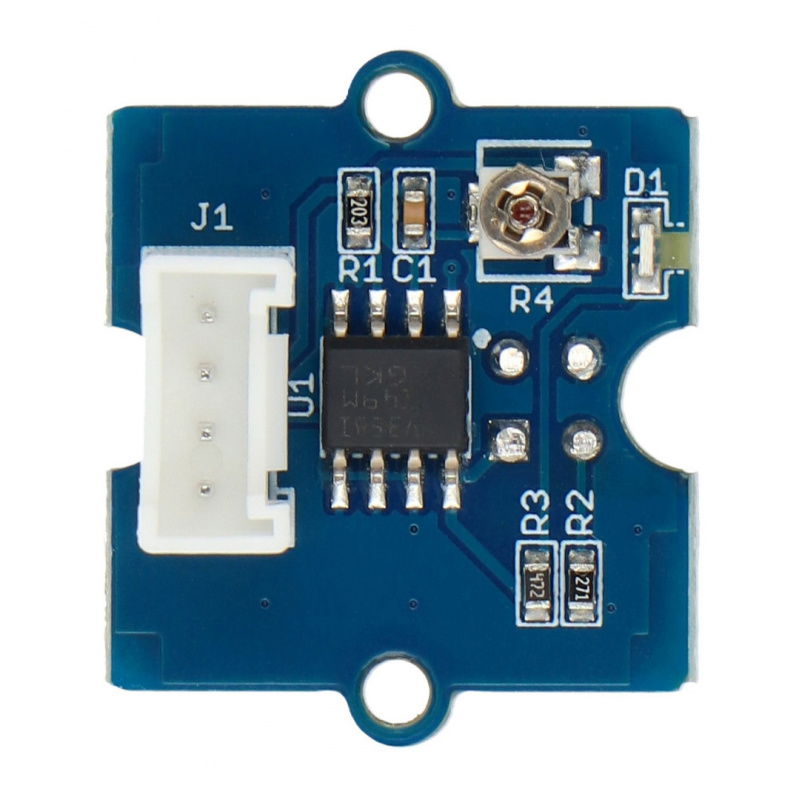

Modul řady Grove založený na reflexním senzoru RPR-220 . Skládá se z infračervené diody a vysoce citlivého fototranzistoru. Jasné objekty před senzorem budou odrážet více infračerveného světla a generovat větší proud ve fototranzistoru než objekty s tmavým povrchem. Je napájen 5 V. Rozsah od 0 do 45 mm. Má digitální výstup, díky čemuž je kompatibilní s většinou vývojových desek , včetně Raspberry Pi a Arduina .
Spojení

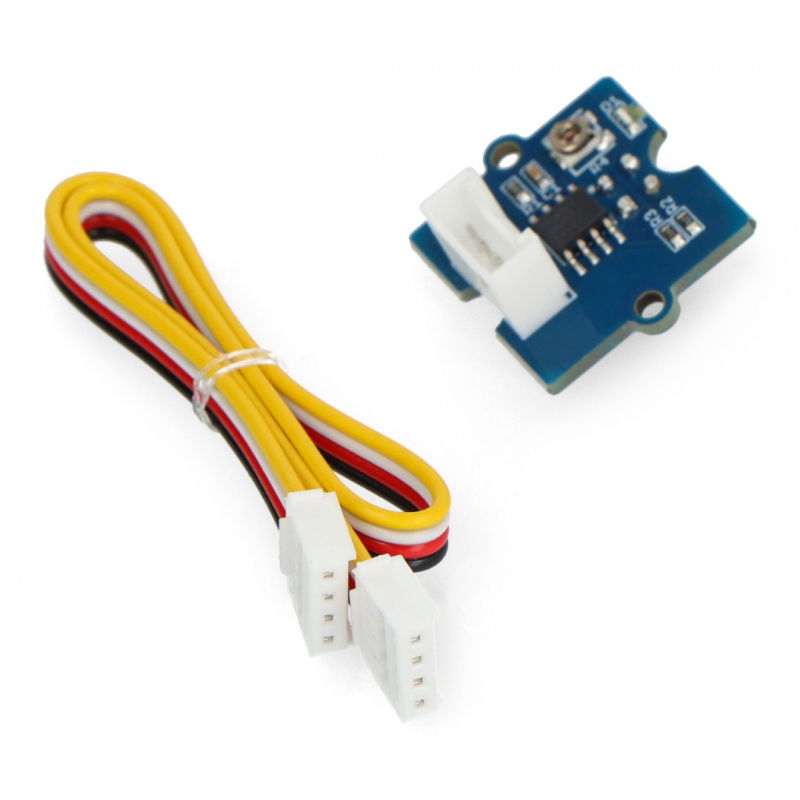

Modul je vybaven rozhraním Grove, které usnadňuje jeho připojení k Arduinu s Base Shield v2.0 nebo Raspberry pomocí GrovePi+ Hat.

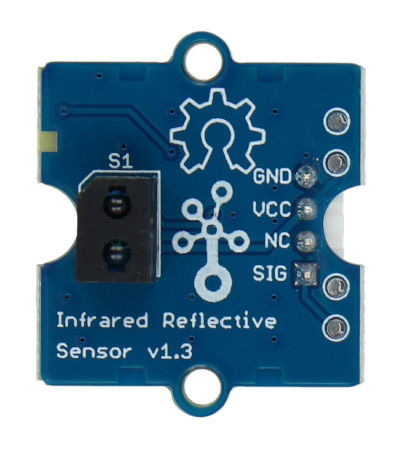

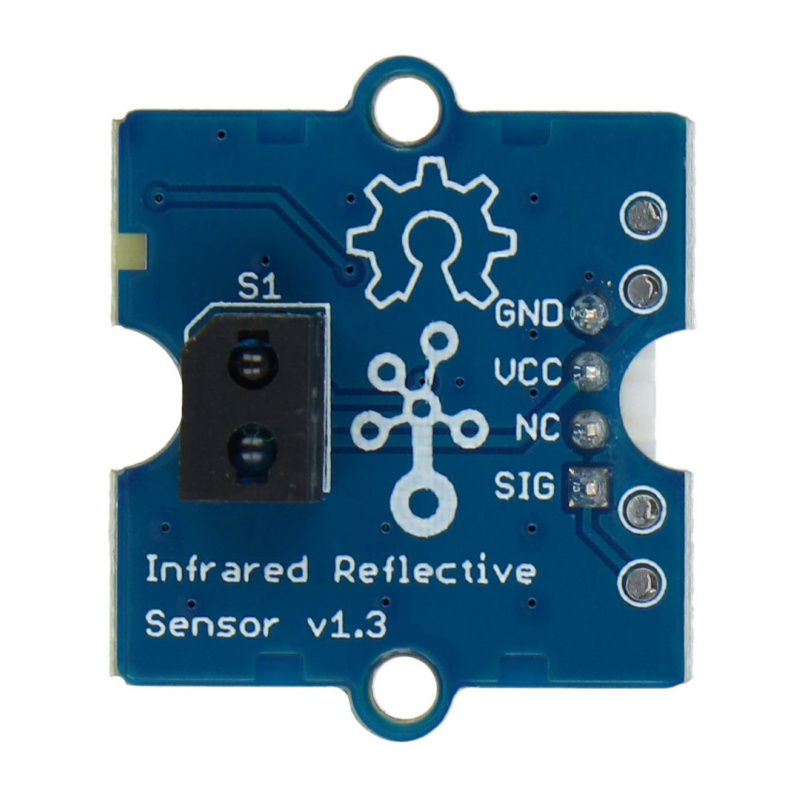

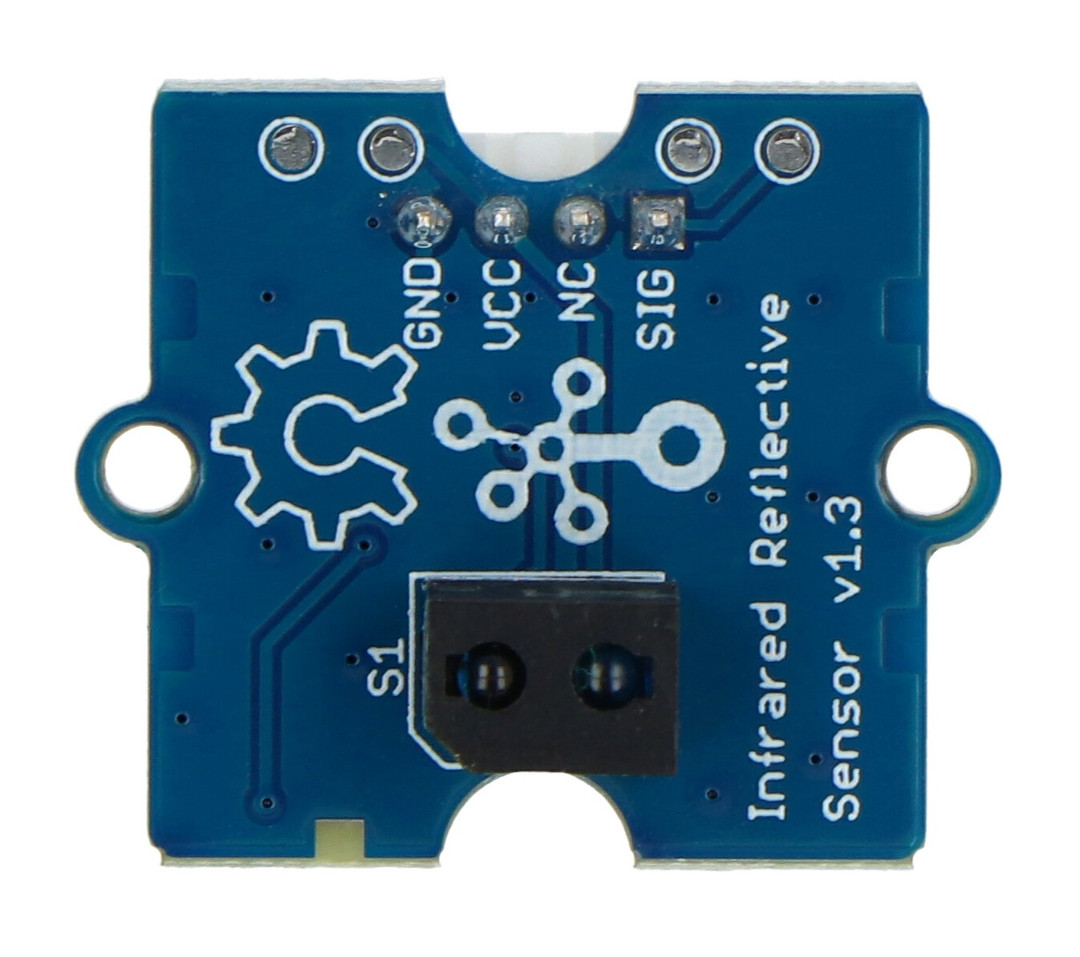

| Kolík | Popis |
|---|---|
| Zem | Hmotnost systému. |
| Virtuální obchodní centrum | Napájecí napětí 5 V. |
| Severní Karolína | Nepřipojeno. |
| SIG | Výstupní signál. |
Uživatelská příručka Výrobce připravil uživatelskou příručku pro Arduino a Raspberry . |
Specifikace
- Napájecí napětí: 5V
- Reflexní senzor: RPR-220
- Efektivní vzdálenost: 0 až 45 mm
- Doba odezvy: 10 μs
- Rozměry: 20 x 20 mm
- Hmotnost: 4 g
