Hallův senzor AH49E - modul Waveshare 9522

Index: WSR-04494 EAN: 5904422366230

Modul s Hallovým senzorem vybavený analogovými a digitálními výstupy. Pracuje s napětím od 2,3 V do 5,3 V. Hallovo čidlo (snímač Hallova jevu) umožňuje detekci magnetického pole.

Hallův senzor AH49E - modul Waveshare 9522
73,00 Kč
60,33 Kč bez DPH.
Zboží čekající na přijetí - k dispozici během několika dní
Čekání na doručení
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Arduino

Popis produktu: Hallový senzor AH49E - modul Waveshare

Modul s Hallovým senzorem vybavený analogovými a digitálními výstupy. Pracuje s napětím od 2,3 V do 5,3 V. Umožňuje detekci magnetického pole. Napětí na výstupu snímače je úměrné hodnotě indukce magnetického pole.

Hallův senzor / Arduino - Produkt je kompatibilní s Arduino

Výrobce připravil uživatelskou příručku s ukázkovým programem pro Arduino a STM32 .

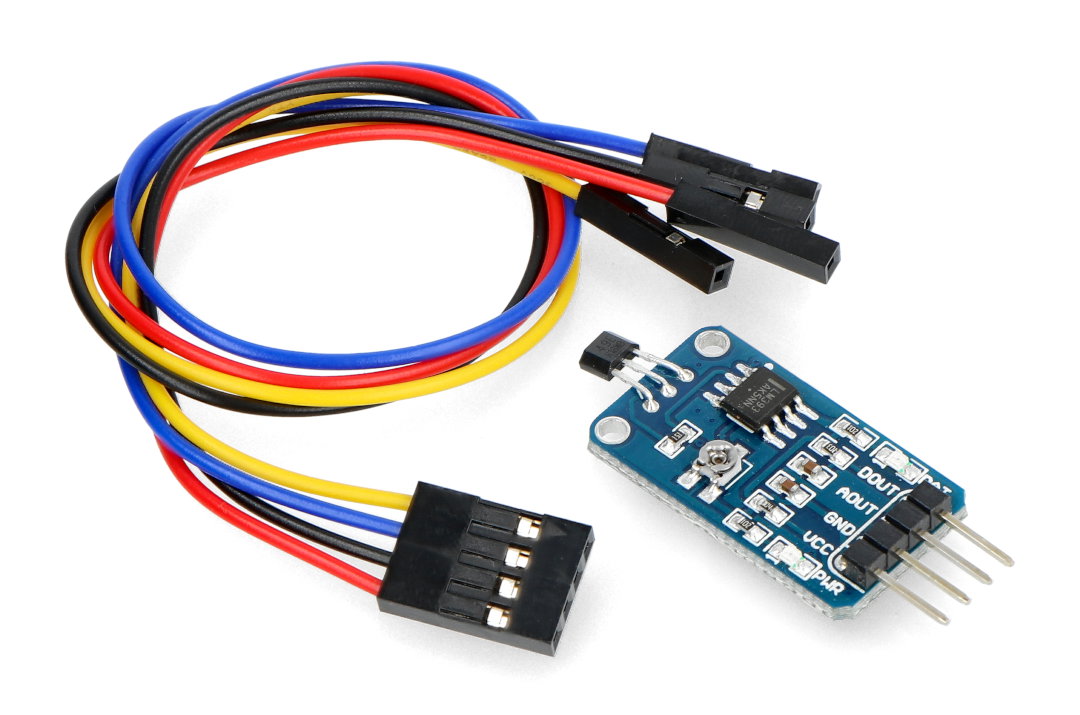

      Czujnik Halla wraz z dołączonym przewodem

      Kabel obsažený v sadě umožňuje uživateli snadné připojení zařízení.

      Piny senzoru

      Zařízení mají 4pinový konektor. Výstupní signál lze přivést například na analogový vstup modulu Arduino .

      Hallův senzor

      Pin Popis
      VCC Napájecí napětí: 2,3 V až 5,3 V.
      GND Hmotnost systému.
      AOUT Analogový výstupní signál.
      DOUT Digitální výstupní signál, citlivost nastavitelná zabudovaným potenciometrem.

      Specifikace Hallova snímače

      • Napájecí napětí: 2,3 V až 5,3 V
      • Analogový a digitální výstupní signál
      • Vybaveno Hallovým senzorem AH49E ( dokumentace )
      • Citlivost: 1,6 mV / GS
      • Sada obsahuje kabel se zásuvkami
      • Rozměry modulu: 26 x 16 mm

      Hallův senzor AH49E - modul Waveshare 9522

      Modul snímače magnetického pole 9522 ze série Waveshare, pracující podle Hallova jevu. Základní funkční prvky modulu jsou AH49E - integrovaný snímač Hallova efektu a LM393 - integrovaný obvod analogového komparátoru (operační zesilovač s otevřenou zpětnou vazbou). Analogový signál dodávaný z Hallova snímače AH49E je lineárně úměrný hodnotě síly magnetického pole měřené tímto snímačem. Pokud snímač nezjistí magnetické pole v rámci svého provozního rozsahu, je úroveň signálu na jeho výstupu poloviční oproti napětí ze zdroje napájeného do pinu VCC. Hodnota detekční prahové hodnoty se nastavuje montážním potenciometrem umístěným na desce plošných spojů modulu snímače.

      Hallův senzor - všestranný a přesný měřicí přístroj

      Hallovy snímače se vyznačují osvědčeným a spolehlivým designem, vysokou přesností měření a velkým množstvím aplikací. Jednou z technologických oblastí, kde jsou snímače Hall velmi běžné, je automobilový průmysl. Hallovy senzory hrají obzvláště důležitou roli ve spalovacích motorech v motorových vozidlech. V této aplikaci je úkolem takového senzoru detekovat polohu klikového hřídele, ze kterého ovladač motoru přijímá a zpracovává informace o rychlosti otáčení a poloze pístů ve válcích. Modul Waveshare 9522 bude zvláště zajímavý pro milovníky čtyř kol, kteří mají rádi stará auta a rádi je upravují.

      Test 4
      Šířka balení 7 cm
      Výška balení 0.4 cm
      Hloubka balení 8 cm
      Váha balení 0.006 kg

      Robert

      03/13/23

      Otázka: Chci vytvořit obvod, který reaguje pouze na jeden pól magnetu. Pokud vím, senzor AH49E sám dokáže rozpoznat, kterým pólem se k magnetu blížíme (pro S je to rozsah 0,5-1,0 napájecího napětí a pro N je to 0,0-0,5). Nejsem si však jistý, jak funguje pin DOUT. Když přiložíme pól S, dostaneme 5 voltů, a když není žádný magnet nebo přiložíme pól N, dostaneme 0 voltů?
      Odpovědět: Pokud není detekováno žádné pole, senzor na vývodu DOUT indikuje 5 V, a pokud je detekováno, přibližně 0 V (~0,13 V).
      Franciszek

      01/21/21

      Otázka: Lze tento senzor použít s Raspberry pi 4? Četl jsem, že tento model je určen pro Arduino.
      Odpovědět: Modul používá pro komunikaci analogový signál, bohužel Raspberry Pi nemá převodník.
