Magnetický senzor otevírání dveří / oken - jazýčkový spínač CMD14 + šrouby

Index: SES-03104 EAN: 5904422366247

Drátový senzor přiblížení je aktivován magneticky. Zařízení se používá hlavně k určení polohy dveří a oken. Rozměry pouzdra jsou 14 x 27 mm.

Magnetický senzor otevírání dveří / oken - jazýčkový spínač CMD14 + šrouby
36,00 Kč
29,27 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení
Výrobce: OEM

Popis produktu: Magnetický senzor pro otevírání dveří / oken - jazýčkový spínač CMD14 + šrouby

Drátový senzor přiblížení je aktivován magneticky. Zařízení se používá hlavně k určení polohy dveří a oken . Princip činnosti je podobný jako u tradičního relé. Okruh je standardně otevřený, po přiblížení k magnetu je obvod uzavřen, což znamená, že vodič začne protékat proudem.

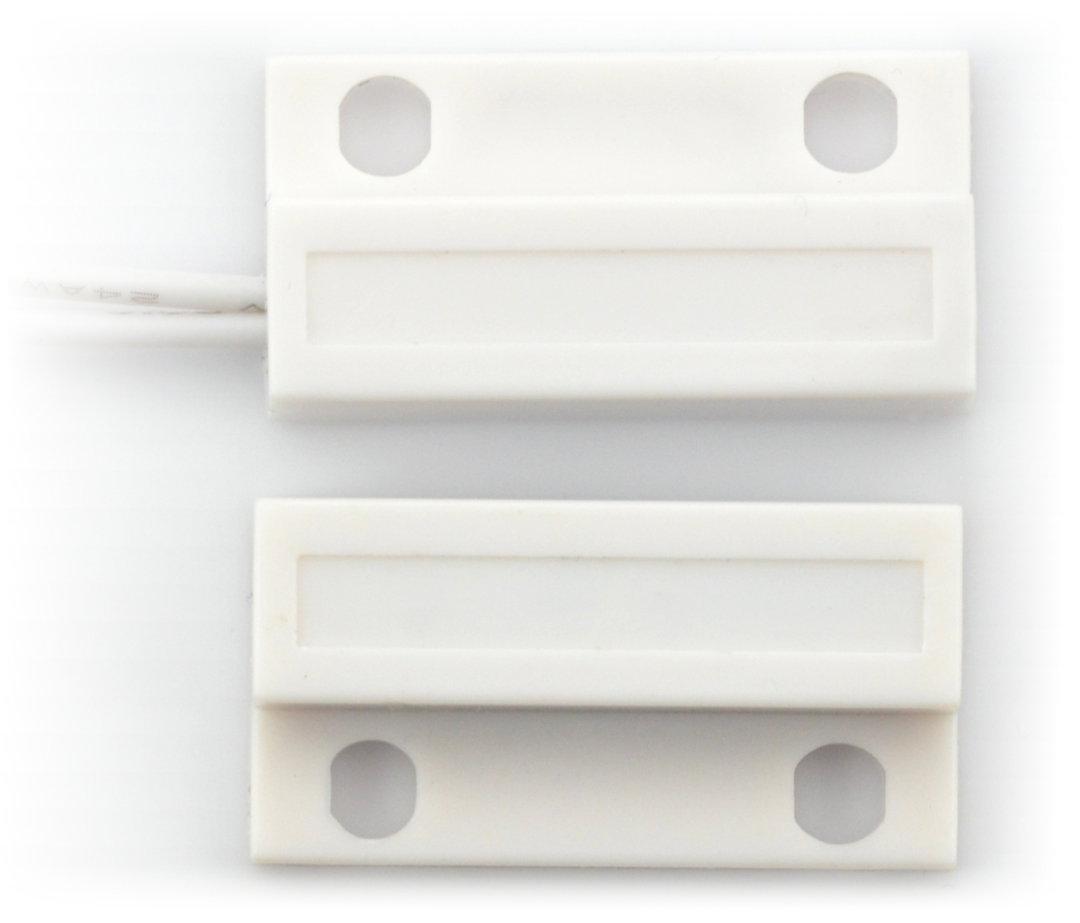

Magnetický snímač otevření - jazýčkový spínač CMD14

Spojení

Senzor lze snadno připojit k jakémukoli systému pomocí mikrokontroléru, např. Arduino . Připojením na pull-up rezistor nebo spuštění interní pull-up, čtení může být provedeno digitálně.

Komunikace s Arduino

Chcete-li zkontrolovat funkčnost snímače, můžete použít program DigitalInputPullup dodávaný s Arduino , který je v nabídce: Soubor -> Příklady -> Digitální . Stačí připojit jeden vodič senzoru na zem GND , druhý na pin 2 Arduina a po přiblížení obou částí senzoru se rozsvítí vestavěná LED L připojená na pin 13.

Specifikace magnetického senzoru

  • Pracovní napětí: až 50V
  • Maximální proud: 0,1 A.
  • Vnitřní odpor: přibližně 200 Ω
  • Dosah: až 25 mm
  • Pracovní režim: Ve výchozím nastavení odpojeno
  • Barva krytu: bílá
  • Rozměry: 14 x 27 mm
  • Délka kabelu: cca 20 cm

Zahrnuta:

  • Senzor s vodiči
  • Magnetický prvek
  • Upevňovací šrouby
  • Samolepicí páska

Magnetický senzor otevírání dveří / oken - jazýčkový spínač CMD14 + šrouby

Magnetický senzor je zařízení, které používá jazýčkové spínače. Jedná se o elektronické součástky, které nevyžadují napájení - vnitřní struktura je postavena tak, že se obvod s jazýčkovým spínačem uzavře nebo rozepne při přiblížení magnetu. Nabízený magnetický senzor zůstává ve výchozím nastavení otevřený, ale v okamžiku blízkého kontaktu s jiným prvkem sady (magnet v pouzdře) je obvod uzavřen.

Senzor je určen k montáži například na dveře nebo okna - lze jej snadno připojit k platformám, jako je Arduino nebo Raspberry Pi. Tyto vývojové desky jsou často nedílnou součástí inteligentních stavebních systémů (jako logické prvky). Po správném softwaru a připojení k internetu může uživatel snadno zkontrolovat stav všech oken a dveří v domě (ať už jsou otevřená nebo zavřená), například prostřednictvím aplikace v telefonu odkudkoli na světě.

Senzor zavření dveří

Senzory se perfektně hodí pro rychlou a snadnou instalaci. V sadě s klíčovými prvky (snímač s 20cm kabely a magnetickým prvkem) obdrží uživatel odpovídající montážní šrouby a lepicí pásku. Bílá barva všech prvků usnadňuje maskování přítomnosti těchto zařízení v oknech.

Zařízení pracuje s napětím až 50 V a intenzitou nejvýše 0,1 A. Vnitřní odpor je asi 200 Ω, zatímco rozměry jednoho prvku jsou 14 mm x 27 mm.
