D24V10F6 - sestupný převodník - 6V 1A - Pololu 2832

Index: PLL-03020 EAN: 5904422331412

Modul pulzního převaděče s účinností 80% - 93%. Převádí vstupní napětí z 6,1 V na 36 V na výstupní hodnotu 6 V. Maximální trvalý proud je 1 A.

D24V10F6 - sestupný převodník - 6V 1A - Pololu 2832
265,00 Kč
219,01 Kč bez DPH.
Čekací doba: 4-6 týdny
Pouze na vyžádání
30 dní na vrácení zboží
Měnič D24V10F - napětí:
Výrobce: Pololu

Popis produktu: D24V10F6 - redukční převodník - 6 V, 1 A.

DC-DC pulzní řadič převádí vstupní napětí v rozsahu od 6,1 V * do 36 V na výstupní hodnotu 6 V. Umožňuje odběr proudu až 1 A. Systém se vyznačuje vysokou účinností na úrovni 80% - 93% .

Naše nabídka zahrnuje verze s výstupním napětím: 3,3 V , 5 V, 6 V , 9 V a12 V.

Pololu D24V10F6 - sestupný převodník - 6 V, 1 A.

Vede

Modul má čtyři piny:

  • VIN - vstupní napětí v rozmezí od 6,1 V do 36 V - závisí na odpadávacím napětí.
  • GND - zemní potenciál.
  • VOUT - výstupní napětí.
  • SHDN - při nízkém stavu (pod 0,4 V) se systém přepne do režimu nízké spotřeby energie, kde spotřebuje pouze 10 uA - 20 uA na každý volt napájecího napětí. Ve výchozím nastavení je pin vytažen na VIN přes odpor 100 kΩ. Pokud není použit režim nízké spotřeby, může být SHDN ponechán nepřipojený.
  • PG - indikátor „dobrý výkon“. Otevřený odtok klesá, když výstupní napětí klesne pod 80% nebo stoupne nad 120% nastavené hodnoty (tj. Pod 4,5 V pro 5 V).

Pololu D24V10F6

Populární proužky goldpin lze připájet k otvorům, rastr pinů je 2,54 mm (sada je součástí sady). Modul lze zapojit do kontaktního pole , připojit pomocí vodičů nebo umístit na speciální desku s plošnými spoji.

Účinnost a výstupní proud

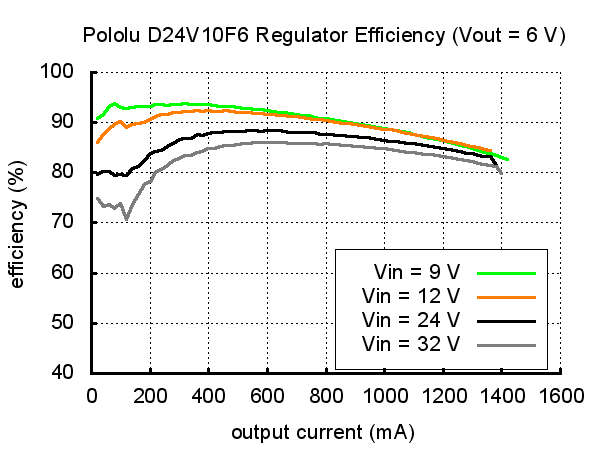

Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out) / (Power in). Jedná se o velmi důležitý parametr při práci s přenosnými zdroji energie (bateriemi a akumulátory), kde je důležitá pracovní doba na jeden nabíjecí cyklus. Závislost účinnosti na vstupním napětí je znázorněna v následujících grafech.

Wykres sprawności przetwornicy

Vypadávací napětí

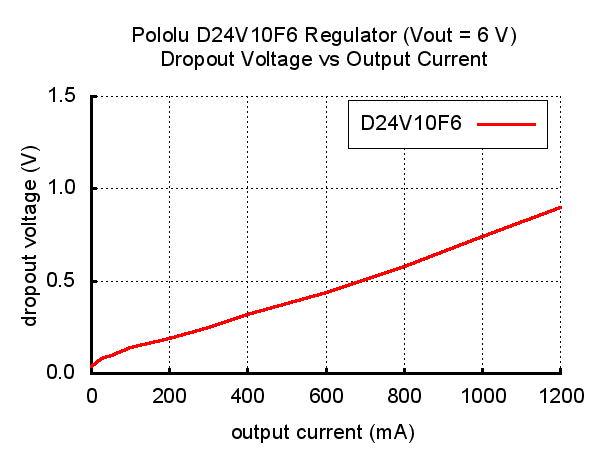

Níže uvedený graf ukazuje závislost odpadávacího napětí na hodnotě výstupního proudu. Například při spotřebě 5 A musí být výstupní napětí o 1 V vyšší o vstupní hodnotu.

Wykres napięcia drop-out przetwornicy

Nebezpečné napěťové impulsy

Při připojování napájecího zdroje k modulu se mohou objevit nebezpečné, krátké elektrické impulsy velké amplitudy (tzv. Piny), které mohou trvale poškodit systém. Pololuovy testy ukazují, že při napětí nad 20 V mohou mít piny amplitudu přesahující 42 V. Z důvodu ochrany proti tomuto nežádoucímu jevu se doporučuje pájet kondenzátor s hodnotou nejméně 33 uF co nejblíže výkonovým pinům převodníku.

Specifikace sestupného převaděče

  • Vstupní napětí: 6,1 V * až 36 V
  • Výstupní napětí: 6V
  • Přesnost výstupního napětí: 4%
  • Maximální výstupní proud: 1 A
  • Spínací frekvence: 500 kHz
  • Integrované zabezpečení:
    • proti příliš vysoké spotřebě energie
    • proti příliš vysoké teplotě
    • soft start 2 ms
  • Rozměry: 18 x 13 x 3,5 mm
  • Čtyři montážní otvory pro šrouby M2
  • Hmotnost: 5 g (bez konektorů)

* Spodní hranice vstupního napětí závisí na odpadávacím napětí - podrobnosti v tabulce .

Délka 18 mm
Šířka 13 mm
Výška 4 mm
Napětí z 6,1 V.
Napětí dolů 36 V
Výstupní napětí z 6,0 V
Výstupní napětí do 6,0 V
Jmenovité výstupní napětí 6,0 V
Účinnost proudu 1,0 A
Stabilizátor - typ impuls
Stabilizátor - typ krok dolů
Šířka balení 7.5 cm
Výška balení 8.5 cm
Hloubka balení 0.3 cm
Váha balení 0.003 kg
