Převodník LM2596 3,2V-35V 3A

Index: MOD-02967 EAN: 5903351241397

Modul s převodníkem LM2596. Vstupní napětí od 3,2 V do 35 V. Maximální trvalý výstupní proud 3 A. Výstupní napětí nastavitelné od 3,2 V do 35 V.

Převodník LM2596 3,2V-35V 3A
59,00 Kč
48,76 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: OpenPlatform

Popis produktu: LM2596 3,2V-35V 3A sestupný převodník

Modul s převodníkem LM2596 . Vstupní napětí od 3,2 V do 35 V. Maximální trvalý výstupní proud 3 A. Výstupní napětí nastavitelné od 3,2 V do 35 V.

Výrobek je sestaven ručně, může obsahovat škrábance a nedokonalosti, avšak stanovené parametry výkonu jsou plně zachovány.

Przetwornica step-down LM2596 3,2V-35V 3A Převodník LM2596 3,2V-35V 3A.

Převaděč LM2596 - jak se používá

Modul má čtyři vodiče pro pájení vodičů (schéma LM2596). Výstupní napětí se volí od 3,2 V do 35 V potenciometrem. Všimněte si, že se jedná o sestupný obvod, takže výstupní napětí nemůže být vyšší než vstupní napětí.

Specifikace sestupného převodníku LM2596

  • Vstupní napětí: 3,2 V až 35 V
  • Maximální trvalý výstupní proud: 3 A (při chlazení, až 2 A bez chladiče)
  • Ovladač LM2596 (dokumentace)
  • Účinnost: méně než 90% (v závislosti na spotřebě energie)
  • Spínací frekvence: 150 kHz
  • Velikost dlaždic: 44 x 20 x 13 mm
  • Hmotnost: 11 g
Pin Popis
IN + Vstupní napětí - kladný pól.
V- Vstupní napětí - záporný pól (zem).
OUT + Výstupní napětí - kladný pól.
VEN- Výstupní napětí - záporný pól (zem).

Univerzální převodník bucků s nastavitelným výstupním napětím

Užitečný, velmi populární modul převaděče sestupného převodu. Obvod je založen na integrovaném řadiči DC / DC typu LM2596, který je vybaven integrovaným klíčem MOSFET, což výrazně zjednodušuje konstrukci modulu a zmenšuje jeho rozměry. Vstupní napětí převodníku by mělo být v rozsahu od 3,2 V do 35 V a na výstupu systému je možné získat napětí v rozsahu od 3,2 V do 35 V. Maximální hodnota zatěžovacího proudu je 3 A. Dobře navržený modul využívá dva elektrolytické kondenzátory k filtrování napětí na obou stranách systému a čip LM2596 pracuje s pevnou magneticky stíněnou tlumivkou.

Převodník - schéma připojení a konfigurace

Převodník LM2596 3,2 V - 35 V 3 A ve velké většině případů nevyžaduje pro provoz žádné další externí prvky - stačí připojit napájení k padům označeným IN + a IN- a zátěž (přijímač energie) k OUT +, OUT- piny. Pokud napájený systém vyžaduje obzvláště nízkou hladinu hluku a zvlnění na napájecí liště, lze použít externí lineární stabilizátor, např. Typu LDO.

Je třeba si uvědomit, že - před připojením příslušného přijímače - přednastavit výstupní napětí převodníku. Za tímto účelem zapněte střídač a nastavte knoflík vestavěného víceotáčkového potenciometru, přičemž monitorujte výstupní napětí voltmetrem. Tento postup zabrání nepříjemným překvapením v případě, že továrně nastavený převodník napájí zátěž příliš vysokým napětím (např. Minipočítač), což způsobí její poškození.

Przetwornica step-down LM2596 3,2V-35V 3A Převodník LM2596 3,2V-35V 3A.

Převodník DC / DC - schéma a technická dokumentace

V níže uvedeném odkazu najdete schéma krokového převodníku LM2596 3,2 V - 35 V 3 A, který je k dispozici v naší nabídce. Výrobce zařízení také poskytuje úplnou technickou dokumentaci, která usnadňuje přizpůsobení prvku vašemu projektu a jeho správné použití.

Produkt je sestupný převodník DC / DC. To znamená, že převádí dodávané stejnosměrné napětí na vhodně nižší hodnotu napětí (také stejnosměrné napětí) podle uživatelského nastavení.

Kompaktní a pohodlný střídač

Zařízení se vyznačuje velmi malými rozměry - celek je namontován na desce o rozměrech pouze 44 x 20 x 13 mm a hmotnosti 11 g. Díky tomu lze střídač snadno použít v projektech vyžadujících úsporu místa . Měnič DC / DC je dokonalým řešením například v napájecích systémech s regulovaným napětím. Vzhledem k vysoké přesnosti provozu jej lze použít také k napájení citlivých systémů, například k vytvoření univerzálního regulovaného napájecího zdroje pro mikrokontroléry a jednodeskové počítače.

Převést dolů

LM2596 sestupný převodník od National Semiconductor je pulzní stabilizátor napětí navržený ke snížení a stabilizaci napětí při napájení obvodů. Použití převodníku umožňuje chránit systém před napěťovými rázy a okamžitými výpadky proudu (díky vestavěnému kondenzátoru). Modul je vybaven potenciometrem, díky kterému je možné zvolit požadované výstupní napětí (musí být stejné nebo nižší než napětí na vstupu).

Vstupní napětí by mělo být v rozmezí od 3,2 do 35 V, zatímco výstupní napětí může být od 3,2 do 35 V. Maximální trvalý výstupní proud může být 3 A, avšak bez použití dalšího chladiče se doporučuje při nepřetržité práci nepřekračovat hodnotu 2 A.

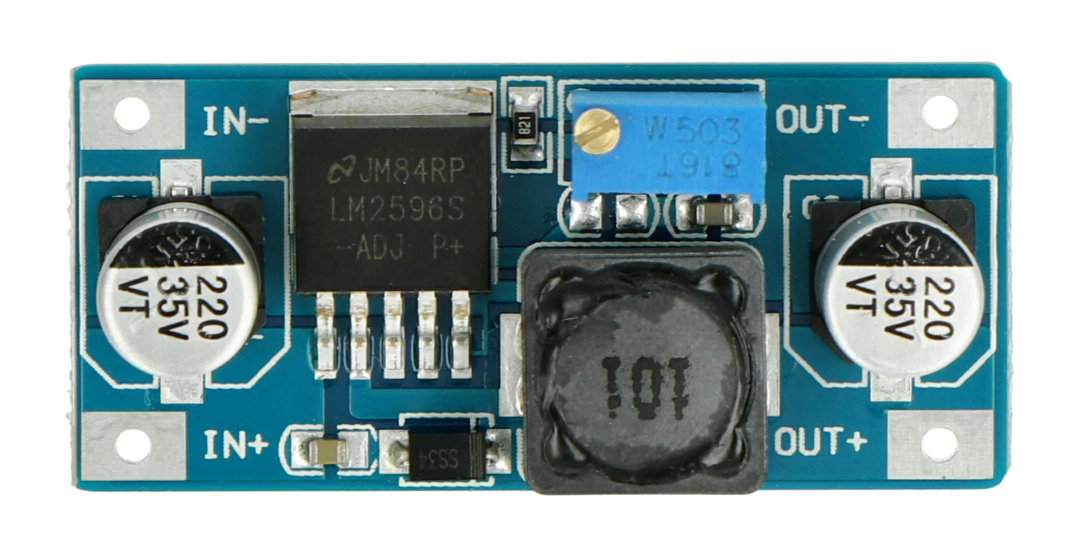

Zařízení je přizpůsobeno pro pohodlnou instalaci na požadované místo - modul je namontován na desce vybavené čtyřmi piny, které umožňují pájení vodičů spojujících prvek se zdrojem energie a zbytkem systému (IN +, IN-, OUT + a OUT-).

Převodník má účinnost až 90% (účinnost závisí na spotřebě energie) a jeho spínací frekvence je 150 kHz.

Regulátory pulzního sestupného napětí se běžně používají k napájení mnoha elektronických obvodů. National Semiconductor LM2596 má toleranci výstupního napětí 4%, díky tomu bude fungovat i při práci s citlivými systémy.

Modul převodníku s výstupy a potenciometrem, který umožňuje nastavit požadovanou hodnotu výstupního napětí, je umístěn na desce o rozměrech 44 x 20 x 13 mm a celková hmotnost výrobku je pouze 11 g, což umožňuje pohodlná instalace pod kryt i malých elektronických zařízení. Pinout je zobrazen na obrázku výše. Webové stránky také obsahují odkaz na úplnou technickou dokumentaci produktu, kde najdete přesnou specifikaci a pokyny k použití střídače.

Délka 44 mm
Šířka 20,0 mm
Výška 13 mm
Napětí z 3,2 V.
Napětí dolů 35,0 V
Výstupní napětí z 3,2 V.
Výstupní napětí do 35 V
Účinnost proudu 3 A.
Stabilizátor - typ impuls
Stabilizátor - typ krok dolů
Šířka balení 3 cm
Výška balení 6 cm
Hloubka balení 2.4 cm
Váha balení 0.013 kg
