Popis produktu: D30V30MAS - snižující měnič - 4,2 V - 15 V 3 A - Pololu 4875
D30V30MAS je jeden z modulů z řady miniaturních regulátorů napětí od společnosti Pololu , založených na synchronizovaném snižujícím měniči . Umožňuje získat výstupní napětí 4,2 V až 7 V ze vstupního napětí v rozsahu od 4,2 V do 45 V. Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách a je 3 A. Je také vybaven režimem úspory energie a indikátorem „power good“, který signalizuje stabilitu výstupního napětí. Kompaktní velikost a standardní zapojení pinů umožňují snadnou integraci do prototypů a elektronických zařízení.

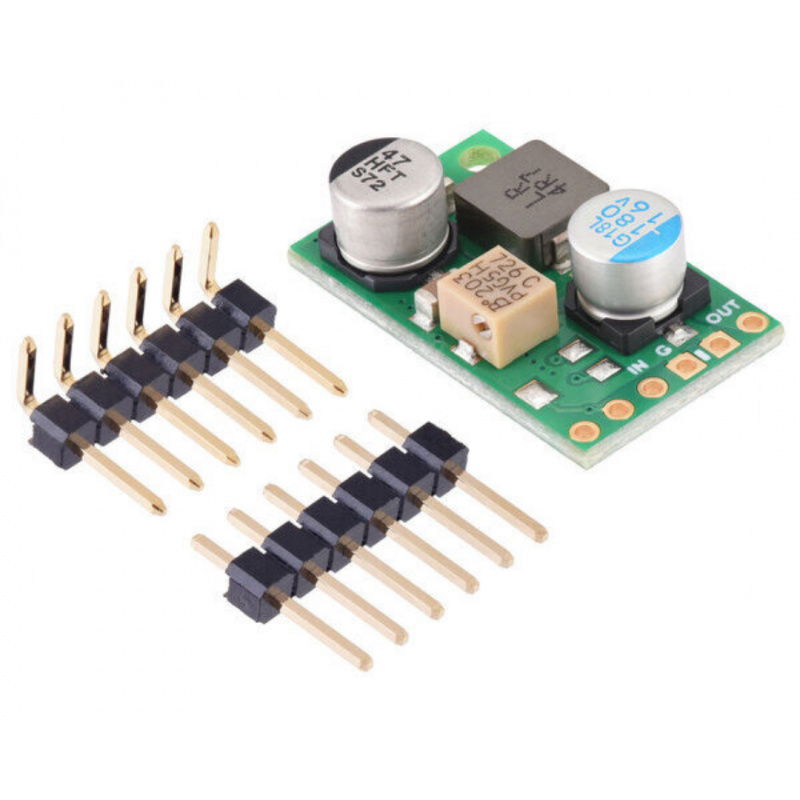

D30V30MAS - step-down měnič - 4,2 V - 15 V 3 A - Pololu 4875.
D30V30MAS je jeden z modulů z řady miniaturních regulátorů napětí od společnosti Pololu, založených na synchronizovaném snižujícím měniči.Speciální funkce
- Nastavitelný rozsah výstupního napětí - možnost přesného nastavení výstupního napětí od 4,2 V do 15 V pomocí otočného potenciometru, což vám umožňuje přesně přizpůsobit napětí potřebám vaší aplikace
- Maximální výstupní proud až 3 A - maximální hodnota proudu závisí na provozních podmínkách, jako je vstupní napětí, výstupní napětí a účinnost chlazení modulu
- Široký rozsah vstupního napětí – od 4,2 V do 45 V, včetně poklesu napětí, díky čemuž je regulátor kompatibilní s různými zdroji napájení, např. baterie, síťové adaptéry nebo solární panely
- Vysoká účinnost - od 80 % do 95 %, která minimalizuje energetické ztráty a snižuje zahřívání systému, čímž zvyšuje spolehlivost a životnost baterie
- Funkce softstartu - omezuje spouštěcí proud a postupně zvyšuje výstupní napětí během spouštění, čímž zabraňuje náhlým přepětím a chrání připojené komponenty
- Režim úspory energie - automatické snížení spínací frekvence při nízkém zatížení, což zlepšuje energetickou účinnost regulátoru
Terminály převodníku
VOUT (Výstupní napětí) - výstup regulátoru, ze kterého je odebíráno stabilizované výstupní napětí. Na fotce jsou dva piny označené jako OUT a G (uzemnění)
- GND (Uzemnění) - hmotnost systému, společná pro vstup a výstup, poskytuje referenci pro napětí a signály
- VIN (Vstupní napětí ) - vstupní napájecí napětí v rozsahu od 4,2 V do 45 V. Sem připojujeme vstupní napětí, které regulátor snižuje
- EN (Povoleno) - vstup povolující zapnutí a vypnutí regulátoru. Snížení napětí pod určitou prahovou hodnotu vypne výstup a regulátor přejde do režimu nízkého odběru proudu (vypnutí). Zvýšení napětí nad prahovou hodnotu aktivuje výstup
- PG (Power Good) - výstupní signál, který informuje o správné funkci regulátoru a stabilitě výstupního napětí. Jedná se o výstup s otevřeným odtokem, který vyžaduje pull-up rezistor k napájecímu napětí.
- Potenciometr výstupního napětí - přesný, 11otáčkový potenciometr umístěný na desce, což umožňuje plynulé nastavení výstupního napětí v rozsahu od 4,2 V do 15 V. Otáčením potenciometru doprava zvyšujeme výstupní napětí

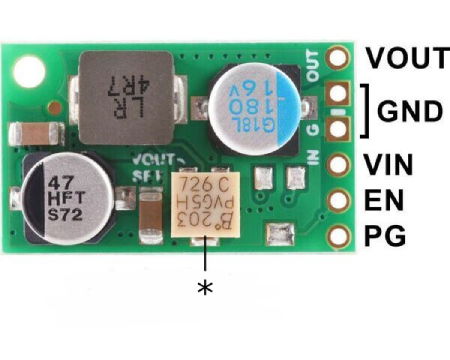

Zapojení pinů snižujícího měniče D30V30MAS.
Maximální trvalý výstupní proud závisí na vstupním napětí a tepelných podmínkách.Technická specifikace snižujícího měniče
- Vstupní napětí: 4,2 V až 45 V
- Výstupní napětí: 4,2 V až 15 V (nastavitelné)
- Výstupní proud: až 3 A
- Účinnost: až 90 % (v závislosti na podmínkách)
- Spínací frekvence: 700 kHz
- Klidový proud ve vypnutém stavu: 10 µA až 20 µA při 1 V na VIN
- Ochrany: proti přepólování do 40 V, proti přehřátí, proti proudovému přetížení, proti zkratu, proti nízkému vstupnímu napětí

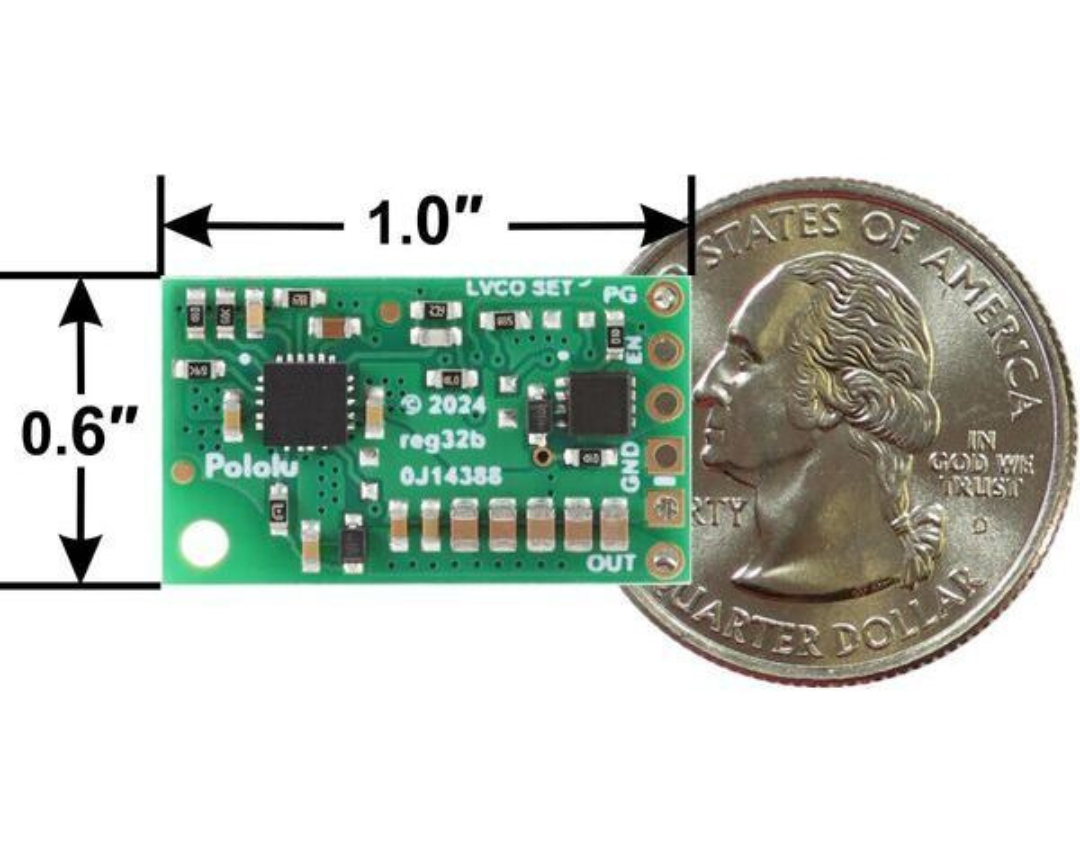

- Rozměry: 15,2 × 25,4 × 9 mm
- Hmotnost: 3,5 g

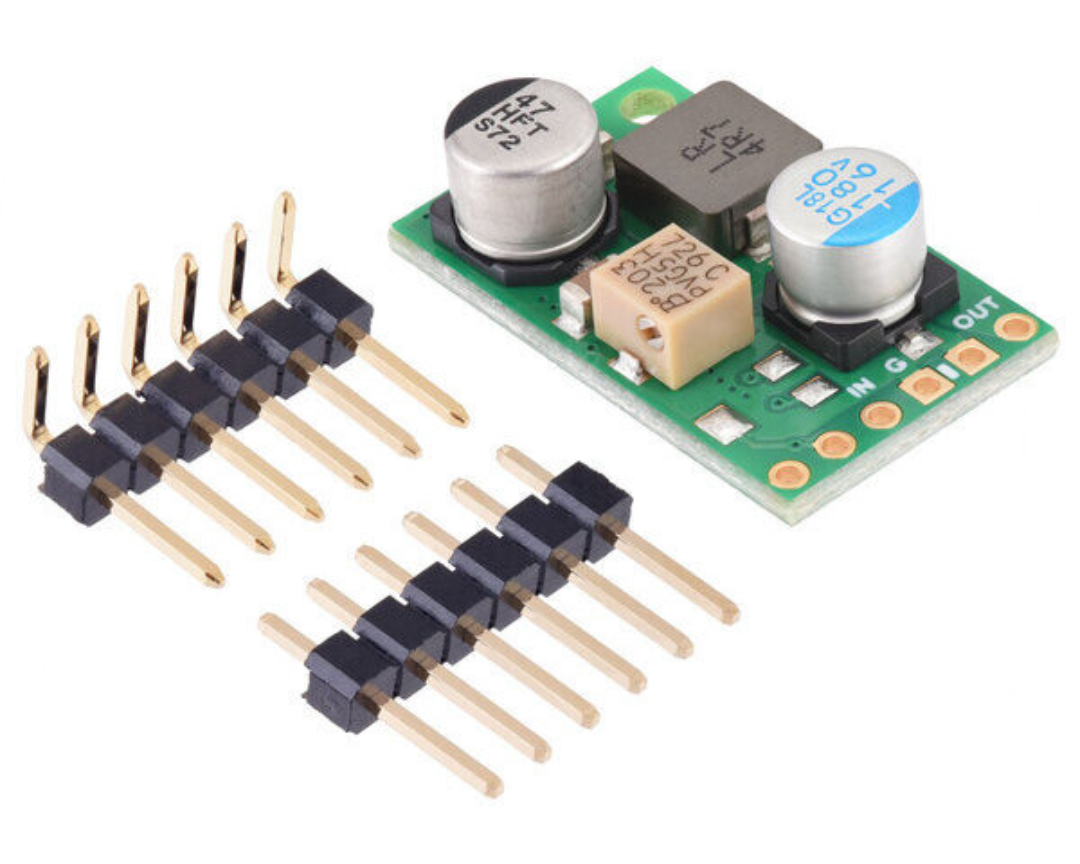

Obsah sady
- Snižující měnič D30V30MAS
- Konektor Goldpin rovný, 6pinový (2,54 mm)
- Konektor Goldpin, úhlový, 6pinový (2,54 mm)
